Briidea水位监测传感探头结构设计

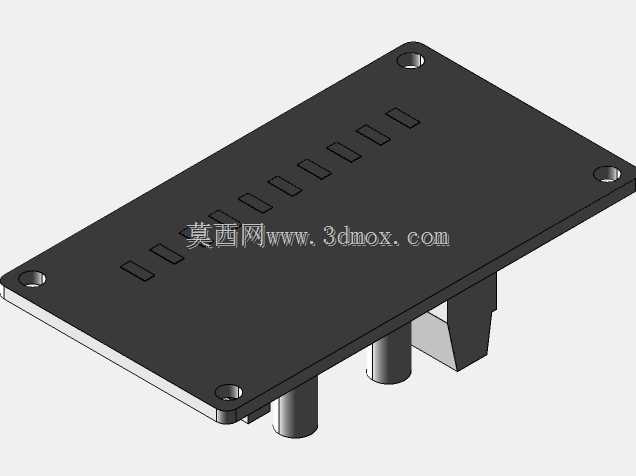

　　这款水位探测部件的结构设计，核心围绕液位接触式检测的实际工况展开，在民用给排水、小型储水设备、水族运维、工业小型储液槽的液位监测场景中都能适配。从结构布局来看，主体采用矩形安装面板作为承载基体，面板四角预留沉头安装孔，安装时可通过螺丝直接固定在设备壳体的预设平面上，沉孔设计能让螺丝头部完全没入面板表面，不会突出干涉外部护罩或相邻部件，安装边界可适配厚度1.2mm至2.5mm的壳体板材，面板边缘做了0.3mm的倒角处理，既避免安装时划损操作人员，也能减少装配过程中与安装孔位的卡滞问题。面板表面排布的多组矩形槽位，是为内部感应电路板的触点预留的对位结构，装配时电路板可顺着槽位导向滑入预设位置，

　　不需要额外做定位治具就能保证感应触点与下方探测柱的对位精度，降低装配环节的对位工时。下方伸出的两根圆柱探测柱，采用等直径圆柱结构，柱体根部与面板衔接处做了加厚的过渡凸台，能减少长期使用过程中因磕碰、拉扯导致的柱体断裂风险，柱体的伸出长度经过匹配设计，可根据储液腔的液位触发阈值调整安装深度，当液面接触到两根探测柱的端面时，即可通过水体的导电特性触发液位信号，实现缺水、满水的状态判断。整个部件的结构没有冗余设计，面板背部的支撑筋位仅设置在探测柱受力的对应位置，既保证了整体结构强度，也尽可能压缩了部件的整体占用空间，在狭小的设备腔体内也能完成布置。设计过程中充分考虑了注塑成型的工艺特性，所有转角位置都预留了合理的脱模斜度，没有出现倒扣、

　　薄壁厚差过大的问题，不需要复杂的抽芯结构就能完成开模生产，能有效降低量产阶段的模具成本。探测柱的端面做了平面处理，避免长期浸泡在水体中因弧面附着气泡导致的检测误判，面板与探测柱的衔接位置做了密封槽预留位，装配时可加装O型密封圈实现安装面的静密封，防止液体从安装缝隙渗入设备内部，适配多数常压储液场景的密封需求。
