工业级密封型电气控制箱体结构设计

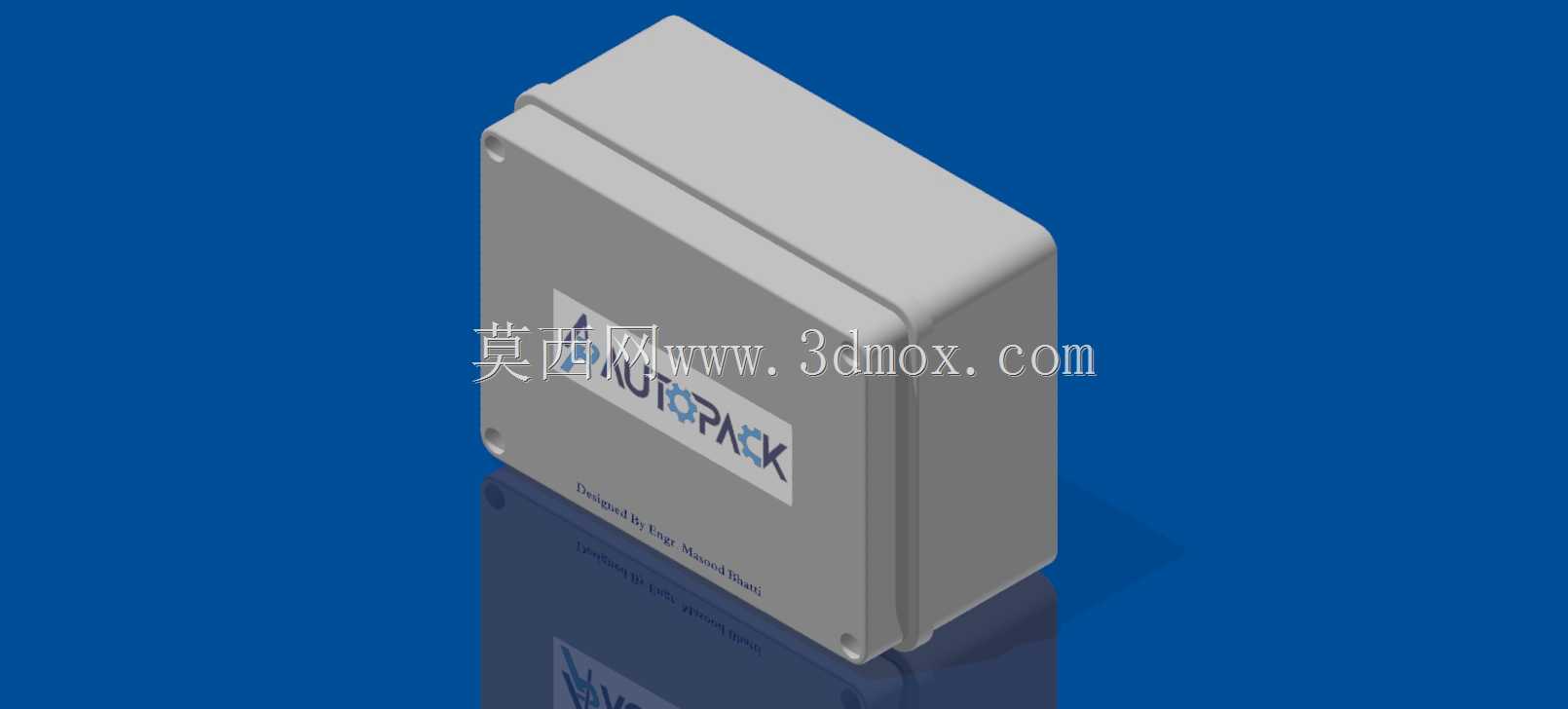

　　这款密封型电动控制箱体，是面向工业现场电气元件集成安装需求开发的防护类壳体结构，在各类生产线电控改造、小型设备电气集成、户外工位配电布局场景中都有广泛的适配空间。从实际工程应用来看，这类箱体的核心作用是为内部的接线端子、小型继电器、信号转换模块这类低压电气元件提供可靠的安装载体，同时隔绝现场的粉尘、切削液飞溅、轻度喷淋等外界干扰，避免电气元件因环境侵蚀出现接触不良、短路等故障，在机床周边辅控单元、包装线工位信号采集点、小型自动化设备的分布式电控节点布局中，这类尺寸的箱体是选型时的高频选项。

　　从设计思路层面拆解，这款箱体采用了上下扣合的分体式结构，上盖与底座的配合面做了内嵌式的密封槽预留，实际装配时可嵌入橡胶密封条实现IP65级别的基础防护，完全适配多数工业车间的常规使用环境。箱体边角做了大圆弧过渡处理，一方面是避免钣金或压铸成型时的应力集中问题，提升壳体整体的抗冲击性能，即便现场有工件意外磕碰，圆弧结构也能分散冲击力，减少壳体开裂变形的概率；另一方面圆弧边角也能避免安装维护人员被尖锐棱边划伤，符合工业设备的安全设计要求。箱体正面预留了标识粘贴区域，可根据实际使用场景标注回路编号、控制对象信息，方便后期运维排查。

　　尺寸参数上，这款箱体的外部轮廓为150×110×70mm，属于紧凑型电控箱体范畴，安装边界的设计充分考虑了现场安装的灵活性：底座四周预留了四个沉头安装孔，孔位做了内凹处理，安装螺丝不会突出箱体表面，既可以通过膨胀螺丝直接固定在墙面、设备机架立面，也可以搭配专用安装支架固定在设备型材框架上，安装孔的间距经过标准化设计，适配市面上通用的电控箱安装支架尺寸，不需要额外定制转接件。内部安装空间的有效深度达到62mm，足够容纳两层导轨安装的接线端子，或是小型开关电源、信号隔离模块这类厚度不大的电气元件，内部底座上预留了通用DIN导轨的安装卡槽，也预留了螺丝固定孔位，既可以快速卡装标准导轨来安装电气元件，也可以直接用螺丝固定定制的安装板，适配不同的元件布局需求。

　　从结构细节来看，箱体的上下盖连接采用了侧边内藏式螺丝固定，螺丝孔做了防水堵头的预留位，避免螺丝长期暴露在潮湿环境中生锈，同时也让箱体整体外观更简洁，没有突出的结构件干扰周边设备布局。箱体的侧壁预留了敲落孔位，用户可以根据实际走线需求，敲开对应位置的孔位安装电缆防水接头，进线方向可以根据现场布线情况选择底部、侧边进线，灵活适配不同的走线方向，不需要额外对箱体进行开孔加工，减少现场施工的工作量。

　　在实际选型适配过程中，这类尺寸的箱体尤其适合分布式IO模块的安装防护，在设备改造项目中，往往不需要把所有控制线都拉回主电控柜，在靠近执行机构的位置安装这类小型电控箱，就近布置接线端子和信号模块，可以大幅减少线缆用量，也能降低信号长距离传输的干扰问题。同时这款箱体的密封结构设计，也能适配食品加工车间、有轻度清洗需求的生产工位，避免清洗过程中的水溅进入箱体内部影响电气安全。相较于市面上同尺寸的薄铁皮焊接箱体，这款一体成型的壳体结构刚性更好，长期使用不会出现焊缝开裂、盖板变形的问题，密封性能的持久性也更优，在有轻度振动的设备旁安装时，也不会因为长期振动出现盖板松动、密封失效的情况。

　　从建模精度来看，这款模型完整还原了箱体的所有安装孔位、密封槽结构、内部安装位特征，结构工程师在做设备整体布局时，可以直接调用这个模型进行干涉检查，确认箱体安装位置与周边管线、结构件的间隙是否满足安装维护需求，不需要再重新测绘建模，能有效缩短设备布局设计的周期。模型的外形尺寸与实际产品完全一致，安装孔位的位置、大小都按照实物尺寸还原，导出工程图后可以直接作为安装板加工、支架制作的尺寸参考，减少设计阶段的尺寸核对工作量。
