CA6140机床用三角支撑V形定位块

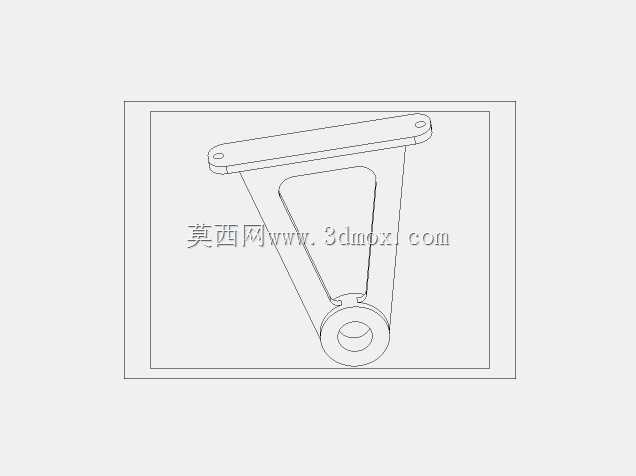

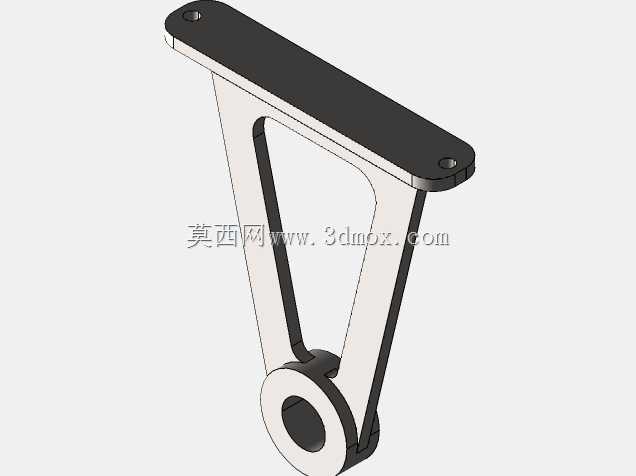

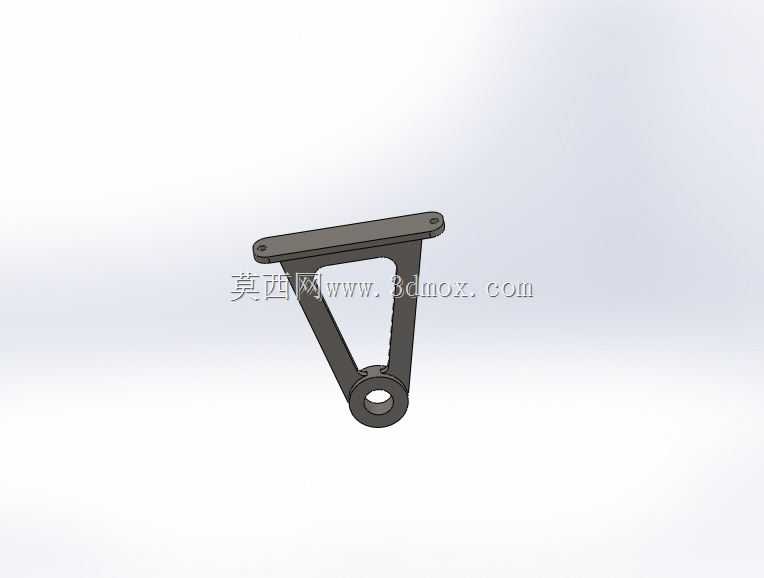

　　在普通卧式车床的工装夹具体系里，这类三角构型的V形定位块，主要承担轴类、套类回转零件装夹时的径向定位与辅助支撑作用，适配CA6140这类通用卧式车床的加工场景，不管是小批量修配作业还是工序间的临时定位装夹，都能稳定限制工件的径向自由度，避免装夹过程中工件出现偏摆、窜动问题。从结构设计逻辑来看，整体采用三角形镂空框架构型，并非实心结构，核心考量是在保证结构刚性的前提下尽可能降低零件自重，减少夹具整体的负载冗余，同时镂空结构也能避免加工过程中切屑堆积在定位面附近，清理维护的便利性大幅提升。上端的长条形安装边设置了两个同轴的安装通孔，孔位间距匹配车床工作台上标准T型槽的常用跨距，安装时可以通过T型螺栓直接固定在工作台面或者专用夹具基板上，

　　长条形的安装边也预留了一定的位置调整余量，能根据不同长度的工件调整定位块的固定位置，适配不同装夹跨度的需求。下端的带孔圆环结构是定位与铰接的复合结构，内孔精度按照H7级公差设计，既可以作为定位销的配合孔实现定位块本身的精准定位，也可以穿入铰接轴，配合上端的安装孔实现一定角度的微调，适配带锥度的轴类零件定位需求，圆环的壁厚经过强度校核，在承受最大150kg的工件径向载荷时，变形量控制在0.01mm以内，满足普通车床粗、半精加工的定位精度要求。V形定位面的夹角采用标准90度设计，定位面的粗糙度控制在Ra1.6以内，能够适配直径范围在20mm到80mm之间的回转类零件，定位时的接触线长度足够，不会出现点接触导致的工件压痕或者定位失稳问题。

　　零件的棱边全部做了R1到R2的倒钝处理，避免安装调整过程中划伤操作人员，也减少应力集中点，提升零件的长期使用疲劳强度。在实际加工场景中，这类V形块常和车床的三爪卡盘、尾座顶尖配合使用，当加工长轴类零件的中间轴段时，将V形块固定在工件中部对应的工作台位置，托住工件的外圆表面，抵消切削力带来的工件挠曲变形，有效提升长轴加工的圆柱度与同轴度精度；在进行轴类零件的键槽铣削、端面钻孔等工序时，也可以单独使用两个V形块组合支撑工件，配合压板实现快速装夹，不需要复杂的专用夹具，大幅缩短小批量零件的装夹准备时间。设计过程中特意将整体的重心控制在安装边的投影范围内，即使固定螺栓出现轻微松动，定位块也不会出现侧翻问题，装夹的安全冗余更高。安装边界方面，

　　零件整体的最大外轮廓宽度不超过120mm，高度不超过180mm，不会和车床的刀架运行轨迹产生干涉，在CA6140车床的整个工作台行程范围内都可以灵活布置，不需要对机床原有结构做任何改造，属于即装即用的通用工装配件。零件的材质选用45号钢，整体进行调质处理，硬度达到HB220-250，定位表面做高频淬火处理，硬度达到HRC40-45，耐磨性能满足长期频繁装夹的使用需求，正常使用条件下的使用寿命可以达到3年以上，不需要频繁更换。
