CA6140机床加工用钻夹具工装结构

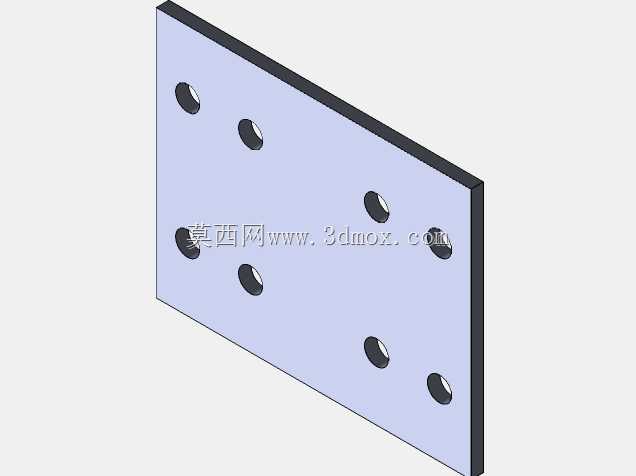

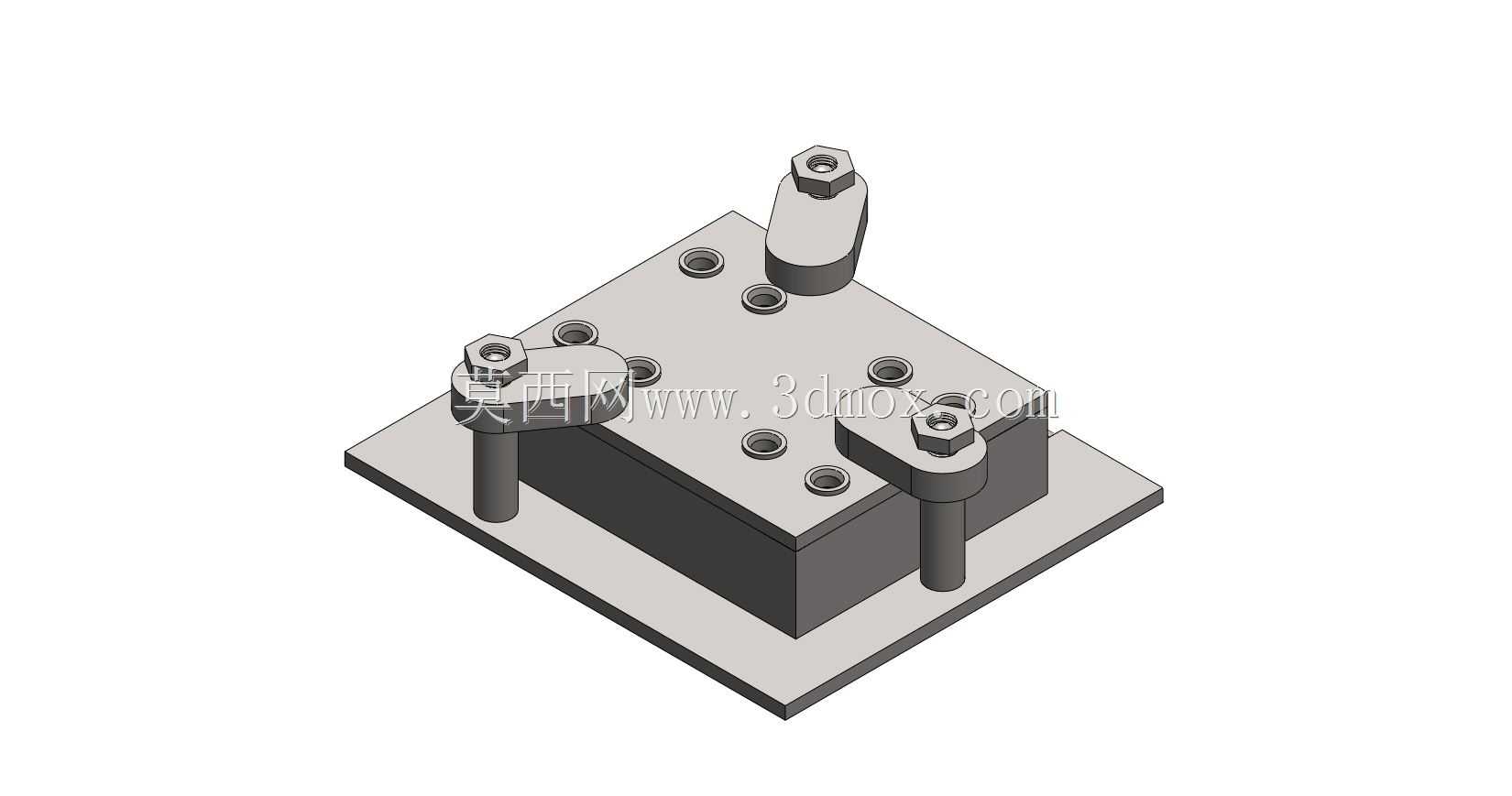

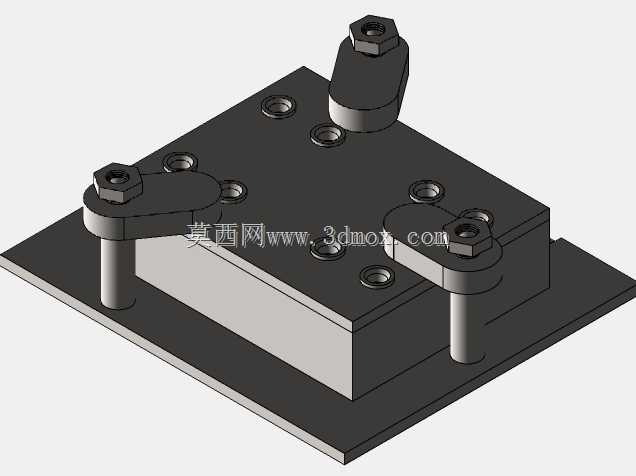

　　这套钻夹具主要适配CA6140普通车床的配套钻削加工场景，也可直接安装在立式钻床、摇臂钻床的工作台面完成工件的孔系加工工序，针对小型块状、板状类零件的钻孔、扩孔、铰孔工位设计，解决常规装夹中工件定位偏移、钻孔垂直度不足、批量加工重复定位精度差的实际生产问题。整套夹具采用双层板式结构作为承载基体，下层为安装底板，底板上预留多组沉头安装孔，可直接通过T型螺栓配合机床工作台的T型槽完成固定，安装时需保证底板上平面与机床主轴轴线的垂直度误差控制在0.02mm以内，避免后续装夹出现角度偏差。上层为定位装夹平台，平台上根据待加工工件的定位基准加工有对应的定位销孔与螺纹孔，可根据不同批次工件的定位需求更换定位销或者调整辅助支撑位置，

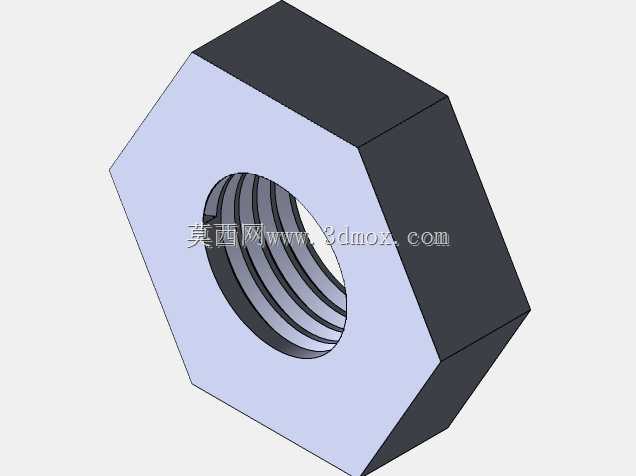

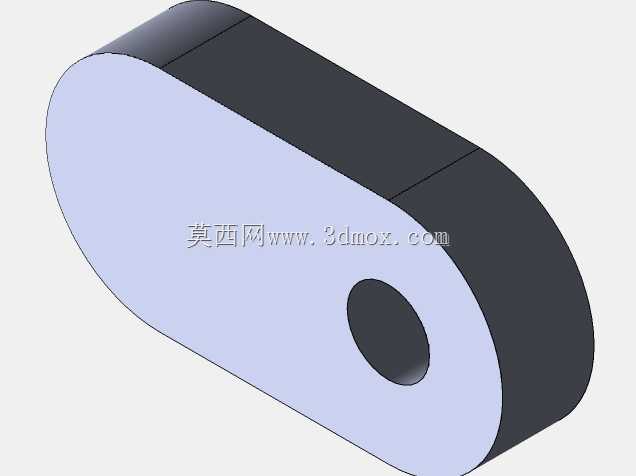

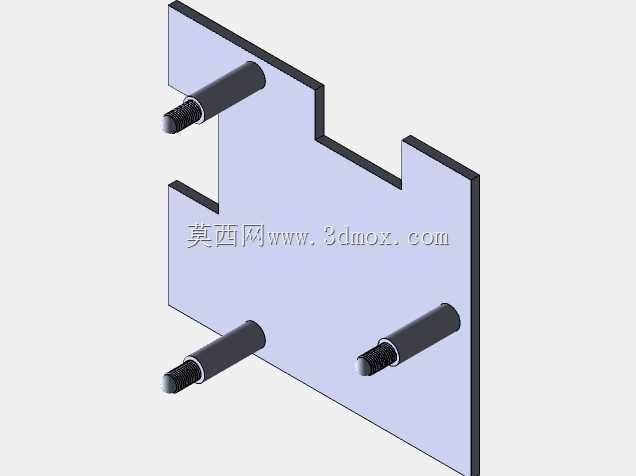

　　适配一定尺寸范围内的异形工件装夹。夹紧机构采用三组手动螺旋压紧单元，每个压紧单元由支撑立柱、回转压臂、锁紧螺母组成，支撑立柱固定在下层底板上，高度根据待加工工件的厚度提前配做，保证压臂压紧时的受力点落在工件的刚性支撑区域上方，避免装夹力过大造成工件变形；回转压臂可绕支撑立柱做360度回转，工件上下料时可将压臂转开，留出足够的操作空间，无需完全拆除压紧组件，能有效缩短单件装夹的辅助时间。设计过程中优先考虑了排屑空间的预留，定位平台与下层底板之间留有足够的空腔，钻削过程中产生的铁屑可直接落入空腔，不会堆积在定位基准面上影响后续工件的定位精度，日常清理时只需将定位平台上的排屑缺口对准吹屑枪即可完成铁屑清理，维护操作十分便捷。

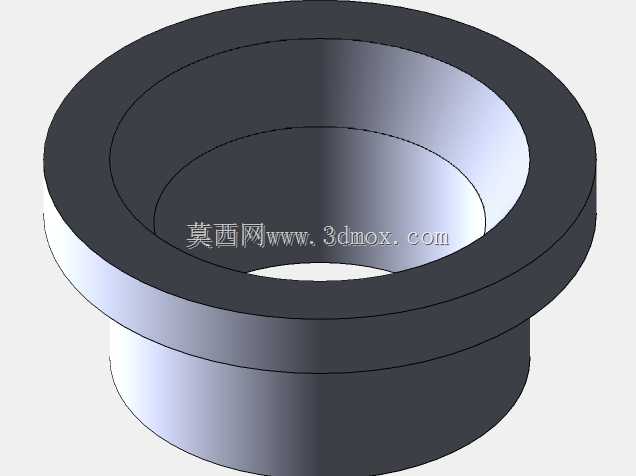

　　夹具的所有压紧接触位置都做了淬火处理，硬度达到HRC45-50，避免长期使用后压头出现压痕、凹陷，导致装夹可靠性下降；定位销采用可拆卸的台阶销结构，磨损后可快速更换，无需对整套夹具进行返修，能有效降低工装的长期使用成本。在安装边界上，整套夹具的底板外形尺寸控制在常规钻床工作台的允许安装范围内，边缘不超出工作台面的T型槽分布区域，三个压紧单元的布置位置避开了钻头的加工走刀路径，不会出现加工过程中钻头与夹具组件干涉的问题，同时压臂的回转范围也做了限位设计，转动时不会与机床的主轴套筒、冷却管路发生碰撞。实际使用时，先将夹具底板固定在机床工作台上，通过百分表找正定位平台的基准边与机床X轴进给方向的平行度，再将待加工工件放置在定位平台上，

　　通过定位销完成工件的六点定位，随后依次转动三个压臂至工件上方的压紧位置，逐步拧紧锁紧螺母，保证三个压紧点的夹紧力均匀，避免工件出现翘起、移位，之后即可启动机床完成孔系加工。加工完成后只需略微松开锁紧螺母，将压臂转开即可取下工件，无需完全拧下螺母，操作流程简单，对操作工人的技能要求较低，适合中小批量零件的钻削加工场景使用，能有效降低工件的装夹找正时间，提升孔位的位置精度一致性，减少废品率。整套结构没有采用复杂的气动、液压夹紧元件，全部采用纯机械结构，故障率极低，在没有气源配套的普通加工车间也能直接投入使用，适配性较强。
