在普通卧式车床的车间移位、工位调整作业场景中,配套的行走轮组件是决定设备转场效率、移动平稳性的核心承载部件,本次呈现的轮组结构,正是针对CA6140型普通车床的移动改造、整机移位配套需求完成的结构设计。从实际工程应用角度出发,这类轮组并非车床出厂时的标配固定部件,多应用于生产车间布局调整、设备维保移位、柔性生产线工位轮换的场景,解决重型车床无专用移位工具时,撬棍撬动、滚杠移位带来的床身导轨变形、漆面磕碰、作业安全风险高的问题。

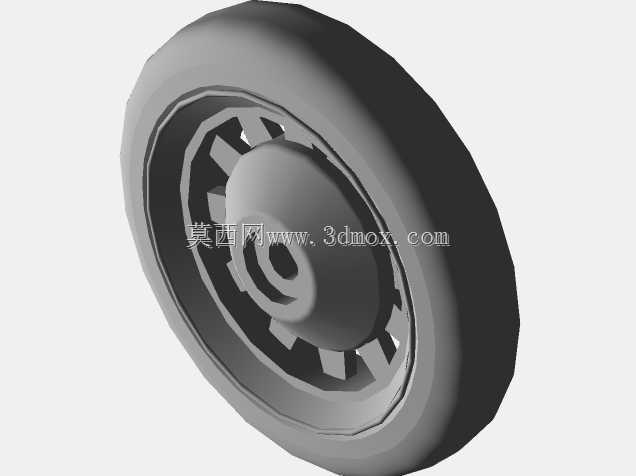

整套轮组采用分体式装配结构设计,外层为高硬度耐磨橡胶轮缘,直接接触车间环氧地坪、水泥硬化地面,橡胶材质的邵氏硬度控制在65-70HA区间,既能够承受单轮1.2吨以上的额定静载荷,又能在移动过程中吸收地面微小凸起带来的振动,避免车床床身内部的主轴箱、进给箱、溜板箱等精密装配部件因移位振动出现配合间隙偏移。轮缘内侧设计有内嵌式钢制支撑骨架,骨架与橡胶轮缘通过硫化工艺结合为一体,骨架边缘设置有3mm深度的止口卡槽,避免长期承压使用后橡胶层与钢骨架出现脱层、相对滑移的问题。
轮组的核心承载部分为中部的轮毂结构,轮毂采用阶梯轴孔设计,中心安装孔与配套的转动销轴采用H7/h6间隙配合,安装孔内壁设计有环形油槽,可在装配时填充锂基润滑脂,降低轮组转动过程中的销轴磨损,延长轮组的维保周期。轮毂外侧均匀分布有6个径向加强筋,筋板厚度为8mm,筋板与轮毂主体、内侧轮缘支撑圈采用圆弧过渡连接,避免应力集中导致的筋板根部开裂问题,这种放射状筋板布局在保证轮毂整体结构强度的前提下,比实心轮毂结构减重42%,既降低了轮组自身的材料成本,也减少了转动过程中的转动惯量,让人工推移重型车床时的操作阻力更小。
从安装边界尺寸来看,整套轮组的外径设计为200mm,轮缘宽度为50mm,这个尺寸参数是经过多轮场景验证确定的:轮径过小会导致移动时遇到车间地面的电缆槽盖板缝隙、微小焊疤凸起时出现卡滞,轮径过大则会抬高车床整机的安装高度,导致车床就位后床身水平调整工作量增加,甚至影响原有地脚螺栓的安装匹配度。轮组的安装支架采用12mm厚的Q235钢板焊接成型,支架顶部设计有与车床床身底部安装槽匹配的连接法兰,法兰上设置有4个φ18的长圆孔,可适配CA6140车床床身底部不同位置的安装孔位,长圆孔的调节行程为30mm,能够抵消床身铸造误差、焊接支架加工误差带来的安装错位问题。
在设计思路上,这套轮组没有采用市面上通用的工业脚轮结构,主要是考虑到CA6140车床整机重量接近2吨,通用脚轮的额定载荷普遍无法满足单轮承载需求,且通用脚轮的转动支架多采用冲压薄壁结构,在重型载荷下容易出现支架变形、转向卡滞的问题。本次设计的轮组将承载结构与转动结构做了分体式优化,轮体本身只负责直线方向的滚动承载,转向功能通过支架顶部的平面推力球轴承实现,轴承选型为51210型推力球轴承,额定静载荷达到37kN,完全满足重型设备移位时的转向承载需求,且推力轴承的密封结构采用毡圈密封,能够阻挡车间内的金属切屑、灰尘进入轴承滚道,避免轴承过早磨损。
实际使用过程中,这套轮组通常是4件配套使用,分别安装在车床床身底部的四个角位置,安装时通过千斤顶将车床整体顶起120mm高度,将轮组支架与床身底部的安装面贴合,穿入连接螺栓并紧固后,即可撤去千斤顶完成轮组安装。移位作业完成后,可通过千斤顶再次顶起床身,拆除轮组后将车床落位到预先调整好水平的垫铁上,整个移位过程仅需2名操作人员即可完成,相比传统的滚杠移位方式,作业效率提升60%以上,且不会对车床的导轨面、床身漆面造成损伤。轮组的橡胶轮缘还做了防静电配方调整,能够避免移动过程中橡胶与地面摩擦产生的静电积累,对于存放有易燃易爆切削液的加工车间来说,能够消除静电带来的安全隐患。
从结构建模的细节来看,轮组的所有配合面都做了装配公差匹配,橡胶轮缘与钢骨架的结合面、轮毂与销轴的配合面、支架与推力轴承的安装面都设置了合理的拔模斜度与装配倒角,既方便实际生产过程中的零件加工与装配,也能在三维虚拟装配时验证所有零件的干涉情况,避免实际加工后出现零件无法装配的问题。轮毂上的筋板布局经过有限元受力仿真验证,在1.5倍额定载荷的工况下,筋板的最大应力为127MPa,远低于Q235材料的屈服强度,安全系数达到2.3,完全满足重型设备移位的强度要求。
