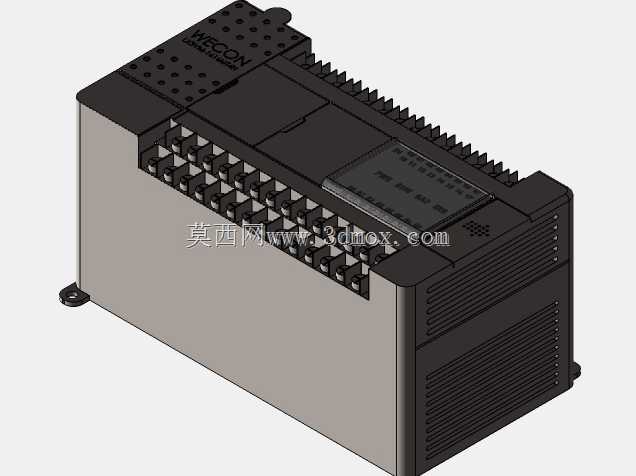

维控LX3VM系列可编程控制器三维结构

　　在离散制造产线的电气控制柜搭建环节，这类小型一体式PLC是单工位设备控制的核心元件，常见应用在小型机床辅机控制、非标专机逻辑运算、输送线工位联动、小型包装设备动作管控这类场景里，不需要额外扩展大量模块就能覆盖多数中小规模的IO控制需求，能直接对接现场的按钮、传感器、接触器、电磁阀等底层元件，完成逻辑联锁、时序控制、简单运动点位输出这类基础工控任务。从结构设计来看，这款一体式PLC采用主壳体加接线端子排的集成布局，上半部分排布输入输出接线端子，端子采用螺钉压接结构，每个端子旁预留了标识刻印区域，方便现场接线时标注点位地址，避免接线错漏；中部区域设置了状态指示灯区，能直观显示电源状态、运行状态、故障告警以及各IO点的通断状态，

　　调试人员不用连接编程软件就能快速排查基础接线故障；下半部分是主体电路容纳腔，外壳采用阻燃ABS材质，表面设计了多组横向散热格栅，能在柜内密闭环境下通过自然对流带走电路工作产生的热量，避免长时间运行出现过热保护。设计建模时首先要确认安装边界，这款PLC采用标准DIN导轨安装结构，背部设置了适配35mm标准导轨的卡扣结构，安装时不需要额外打孔，直接卡入导轨即可完成固定，建模时要严格把控卡扣的弹性行程尺寸，既要保证安装后卡扣能牢牢卡在导轨上不会因为设备振动松脱，也要保证拆卸时卡扣能顺利拨开，不会出现卡滞无法拆卸的问题；外形尺寸方面，整体为长方体结构，宽度方向要预留接线后的线缆弯曲空间，深度方向要考虑柜内走线槽的排布距离，

　　避免安装后柜门无法正常闭合，上下两端的接线端子排要留出足够的压线操作空间，保证现场接线时螺丝刀能顺利操作，不会被相邻元件或者柜体结构干涉。端子排布上采用输入输出分侧布局的思路，输入端子集中排布在一侧，输出端子排布在另一侧，强弱电回路在接线时能自然分开，减少柜内布线的交叉干扰，端子的间距严格遵循工控元件的安全间距要求，相邻端子之间的爬电距离满足低压电气的安全规范，避免相邻点位因为积灰、凝露出现短路问题。外壳的边角都做了圆角过渡处理，既避免安装时划伤操作人员，也能提升壳体的结构强度，减少运输、安装过程中磕碰导致的壳体开裂问题；顶部的扩展接口区域做了防尘盖板设计，不需要扩展模块时盖板能盖住接口，避免柜内的金属粉尘、

　　切削液雾气进入接口造成接触不良，需要扩展模拟量、通讯模块时可以直接拆下盖板对接扩展模块，扩展模块之间通过总线接口直接拼接，不需要额外接线，拼接后整体结构平整，能统一卡在导轨上，不会出现高低错落的问题。在做设备布局建模时，这类PLC的安装位置通常要预留出编程线缆的插拔空间，正面的编程口位置不能被线槽或者其他元件遮挡，方便现场调试时直接插拔编程线下载程序；同时要注意PLC与变频器、伺服驱动器这类强干扰元件的安装间距，尽量保持20mm以上的间隔，避免强电磁干扰影响PLC的正常运行。建模过程中对每个接线端子的螺钉沉孔深度、端子的导电片位置都做了还原，能直接用于电气柜的布线干涉检查，提前排查接线后线缆与其他元件的碰撞问题；外壳上的品牌标识、参数标识区域也做了对应结构预留，方便后续做铭牌贴图时能精准对位，不会出现标识错位的问题。这类一体式PLC相比模块化PLC，整体结构更紧凑，成本更低，在小型自动化设备里的应用占比很高，建模时还原的安装尺寸、接线空间、散热结构细节，能直接给电气设计人员做柜内布局提供准确的参考，避免实际安装时出现尺寸不符、空间不足的问题，减少现场安装的整改工作量。
