Kinco K6系列PLC配套CAN通信扩展模块

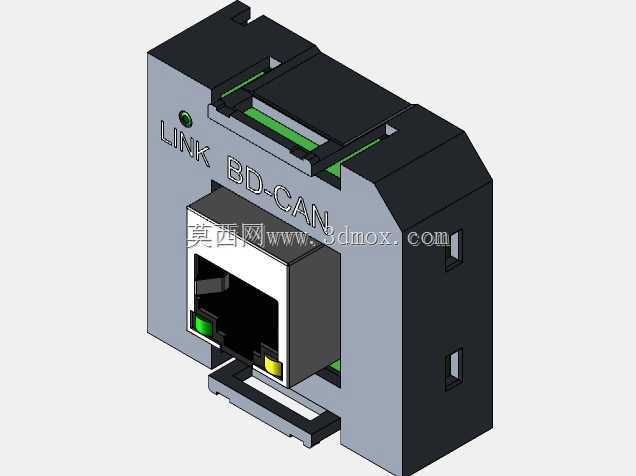

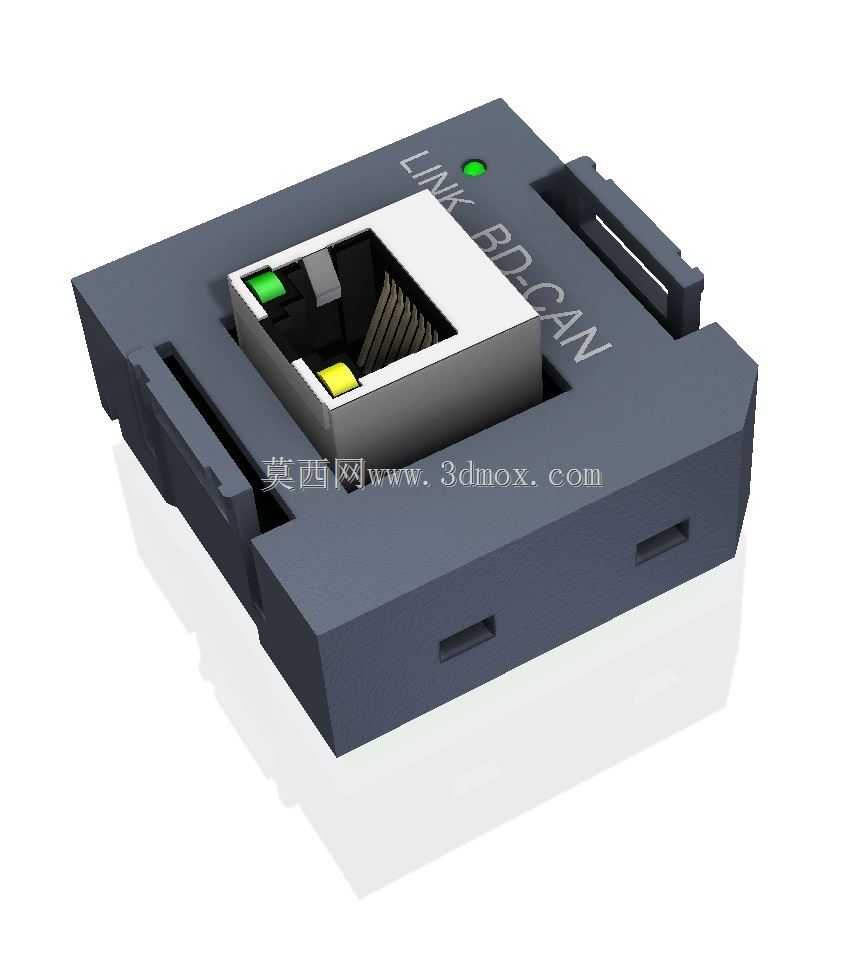

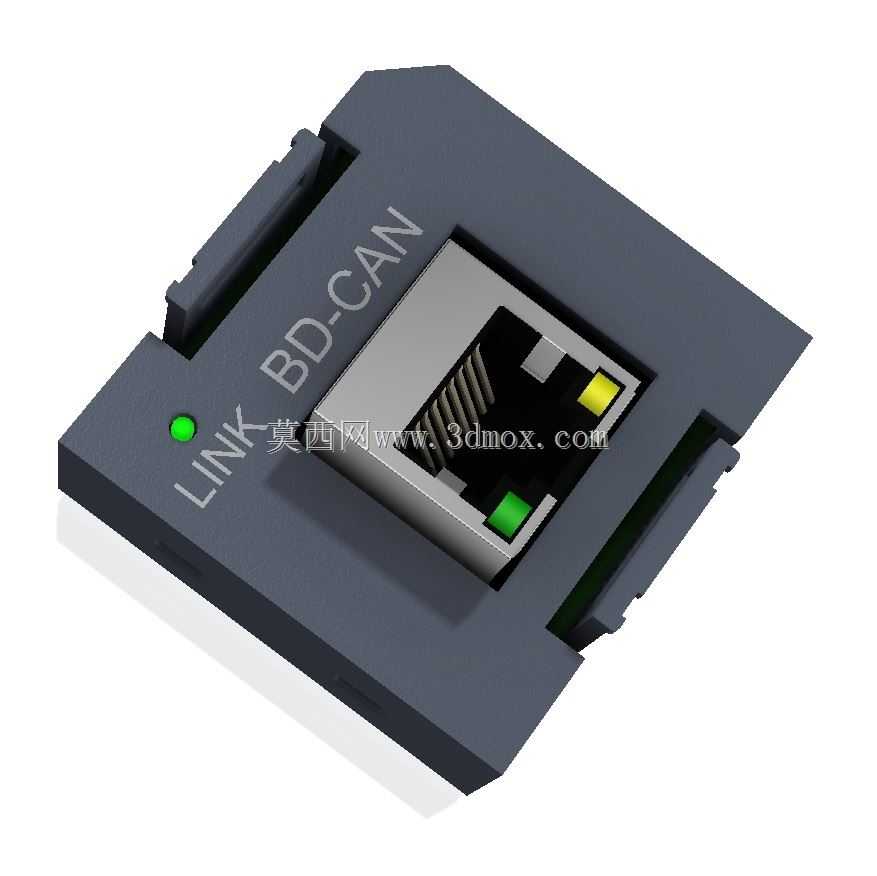

　　在离散制造产线的分布式控制场景中，CAN总线凭借高抗干扰性、多节点挂载能力，始终是设备层数据交互的核心载体之一，这款适配Kinco K6系列PLC的CAN通信模块，正是为填补小型PLC原生总线接口不足、拓展分布式IO与第三方设备通信能力设计的专用扩展单元。从结构设计来看，模块整体采用卡扣式快装结构，外壳选用阻燃ABS工程塑料注塑成型，表面做细磨砂处理避免现场积尘附着，正面预留标准RJ45形式的CAN总线接口，接口旁设置双色LINK状态指示灯，绿色常亮代表总线物理连接正常，黄色闪烁标识数据帧正在收发，运维人员无需连接上位机即可快速判断模块工作状态，接口两侧设计有导向滑槽，插接总线水晶头时可自动对位，

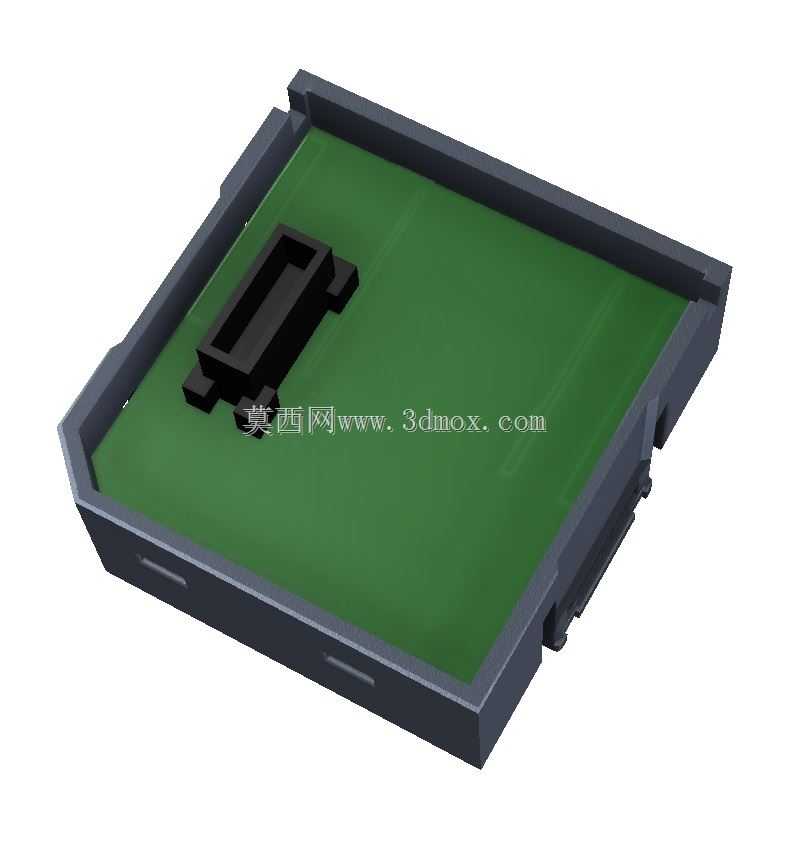

　　避免现场施工时因斜插导致的针脚弯折问题。模块背部集成与K6系列PLC本体匹配的金手指连接端子，安装时无需额外接线，对准PLC本体扩展槽推入即可完成电气与机械连接，整体安装高度与PLC本体齐平，并排挂载多类扩展模块时不会出现突出干涉，可适配标准35mmDIN导轨安装的柜内布局，模块四周预留的散热槽孔正对内部通信芯片的发热区域，在密闭电气柜0-55℃的工作环境下可依靠自然对流完成散热，无需额外加装散热风扇，减少柜内易损部件数量。从功能边界来看，该模块支持标准CAN2.0A与CAN2.0B协议，可挂载最多110个总线节点，通信波特率支持5kbps到1Mbps的软件配置，可适配不同传输距离的现场布线需求，短距离高速传输可满足伺服驱动器、

　　远程IO模块的实时控制要求，长距离低速传输可覆盖车间内跨工段的传感器数据采集场景。模块内部集成总线隔离电路，可承受2kV的共模浪涌冲击，避免现场大功率设备启停时的电网串扰导致通信中断，接口处自带的终端电阻匹配拨码，可根据模块在总线拓扑中的位置手动选择是否接入120Ω终端电阻，无需在总线末端额外焊接匹配电阻，简化现场布线的施工流程。建模过程中严格还原了模块的安装定位尺寸、接口插拔空间与周边部件的安全间隙，外壳的卡扣结构、金手指的接触长度、指示灯的透光区域都按照实物尺寸1:1复刻，可直接用于电气柜的三维布局校验，模拟模块安装、接线、维护时的操作空间，避免现场安装时出现与线槽、其他电气元件的干涉问题，也可用于工控产品的方案展示、拆装培训的三维可视化素材。
