步科K531模拟量输入扩展模块结构设计

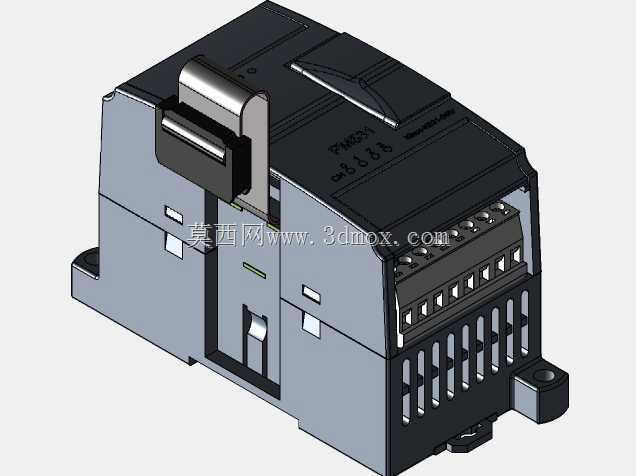

　　在离散制造产线的自控系统搭建过程中，模拟量信号的采集覆盖度往往决定了整套控制系统的感知精度，这类扩展模块的选型与安装适配，是电气结构设计阶段绕不开的环节。这款模拟量输入扩展模块，主要适配同系列PLC主站的IO扩展需求，可接入标准电流、电压型模拟量传感器信号，同时支持电阻式温度检测器的信号直接接入，省去了前端额外加装温度变送器的布线与成本，在中小型设备的温控回路、液位采集、压力监测场景中应用十分普遍。从结构设计角度看，模块整体采用导轨式安装的标准壳体，宽度匹配通用PLC扩展单元的尺寸规范，侧边预留的扩展连接排线接口，可直接与主单元或相邻扩展模块实现硬连接，无需额外配置通讯线缆，安装时只需对齐导轨卡扣推入即可完成固定，

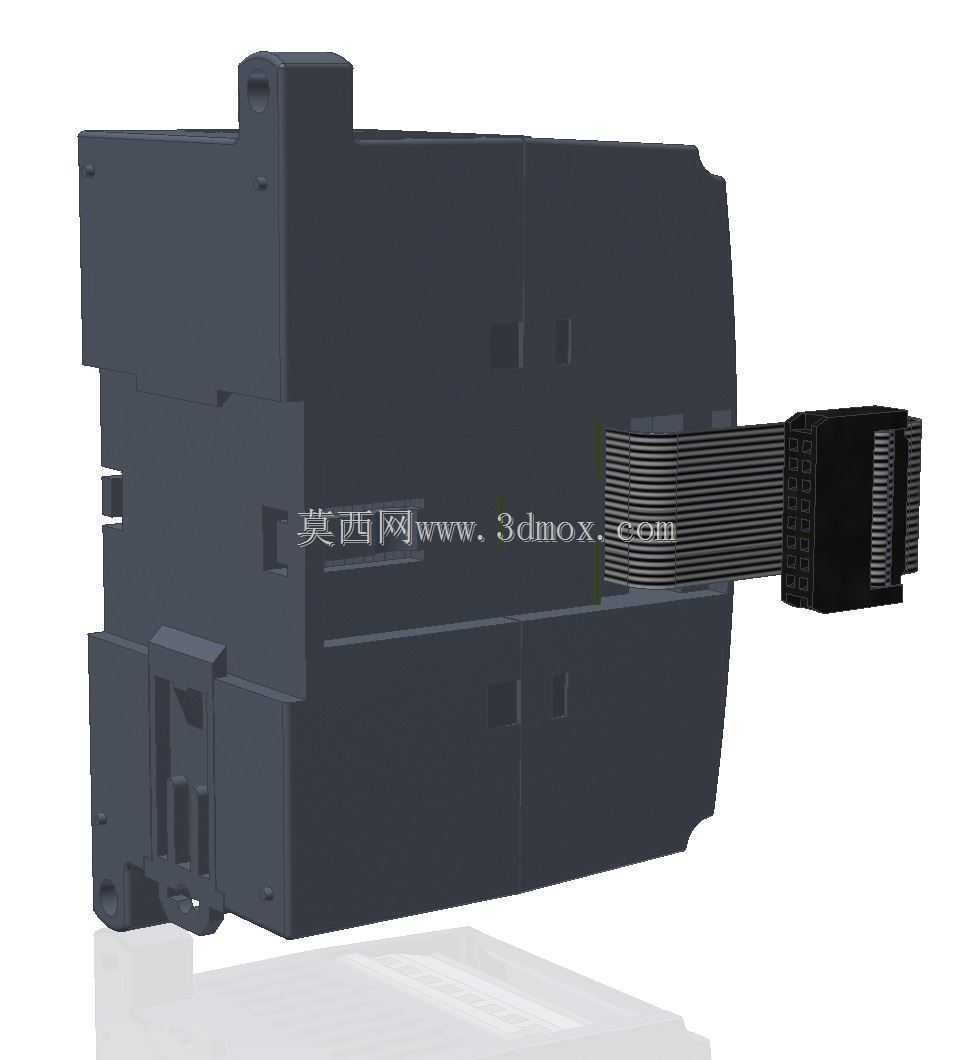

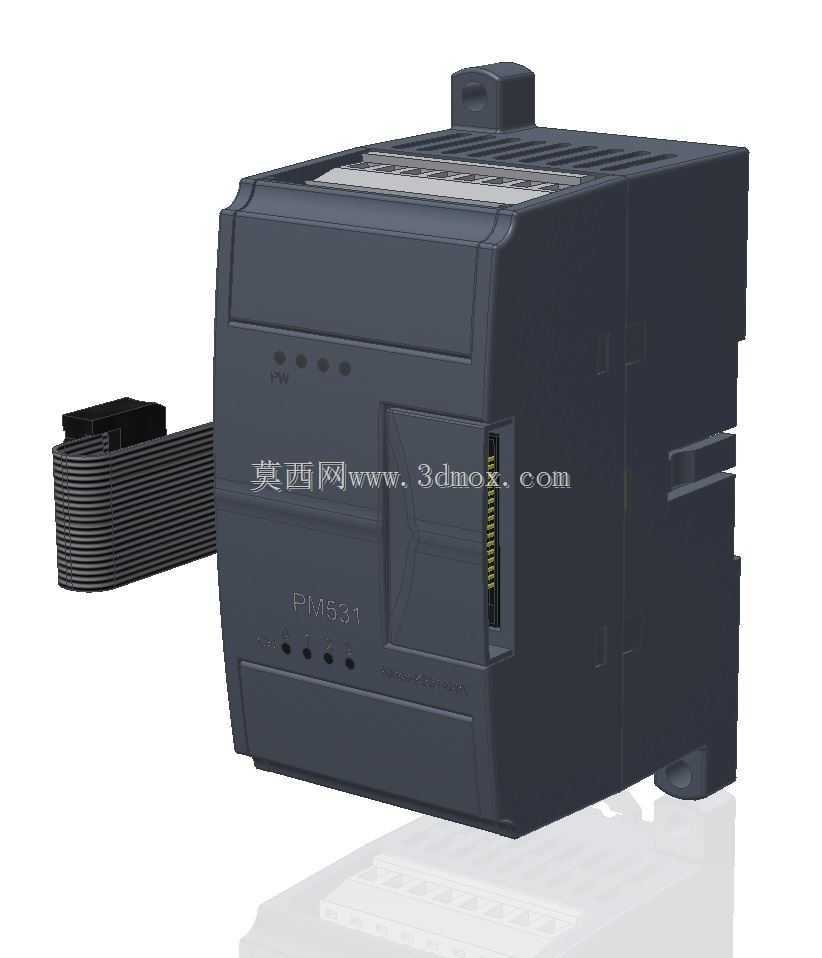

　　背部的卡扣结构可兼容标准DIN导轨的安装尺寸，在电控柜内排布时可与其他同系列模块紧密拼接，最大化节省柜内安装空间。模块正面预留的状态指示灯开孔，对应电源、通道运行、故障三类状态显示，现场调试人员无需连接上位机即可直观判断各通道的工作状态，侧面的接线端子区域采用分层排布设计，强电与信号端子做了物理分隔，减少现场布线时的信号干扰风险，端子的压线范围适配常规0.5-1.5平方的多股控制线缆，符合工业现场的接线规范。建模过程中对模块的插拔限位结构做了细节还原，包括侧边的导向槽、卡扣的弹性行程，以及扩展接口的插针排布位置，可直接用于电控柜的三维布局布线校验，提前排查模块安装时与线槽、其他元器件的干涉问题。

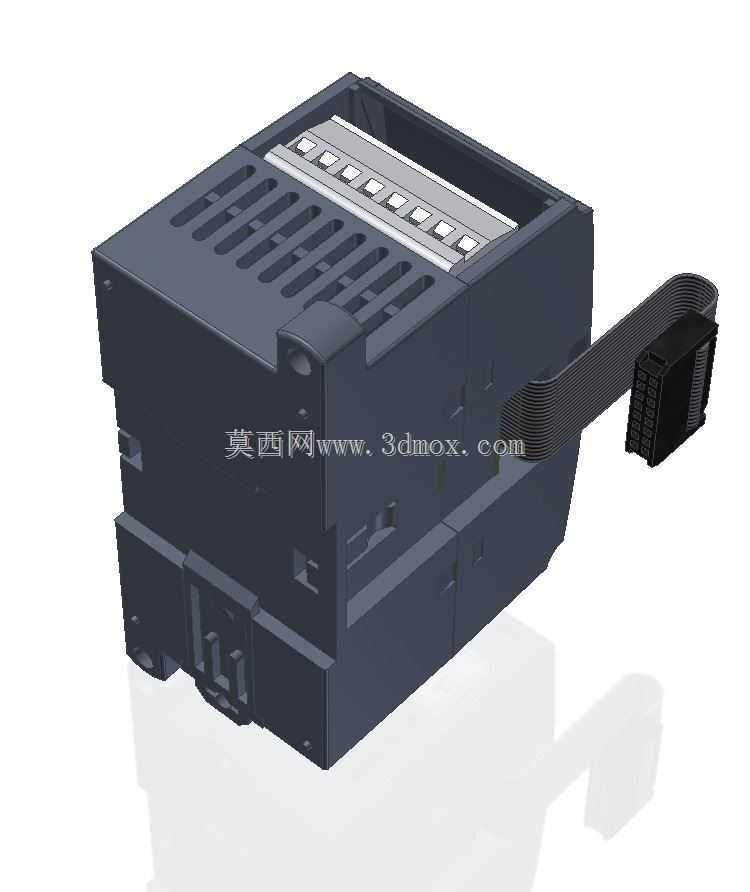

　　模块的散热结构设计在顶部与底部的格栅区域，建模时还原了格栅的通风间隙，可用于后续柜内热仿真分析时的模型导入，确保密闭电控柜内长时间运行时的散热效率满足器件工作温度要求。对于做设备三维布局的工程师而言，这类模型的外形尺寸、安装孔位、接口位置都做了1:1还原，可直接导入装配体完成排布，无需反复核对样本尺寸调整模型，能有效缩短电气结构设计的前期建模周期，在做接线工艺规划时，也可依托模型的端子位置提前规划线缆走向，优化柜内布线的整齐度。
