航空机载电子设备舱集成安装结构设计

项目分类:飞机 发布时间:2024-01-09 ID:721613
  • 航空机载电子设备舱集成安装结构设计
  • 航空机载电子设备舱集成安装结构设计
  • 航空机载电子设备舱集成安装结构设计
  • 航空机载电子设备舱集成安装结构设计
  • 航空机载电子设备舱集成安装结构设计
  • 航空机载电子设备舱集成安装结构设计

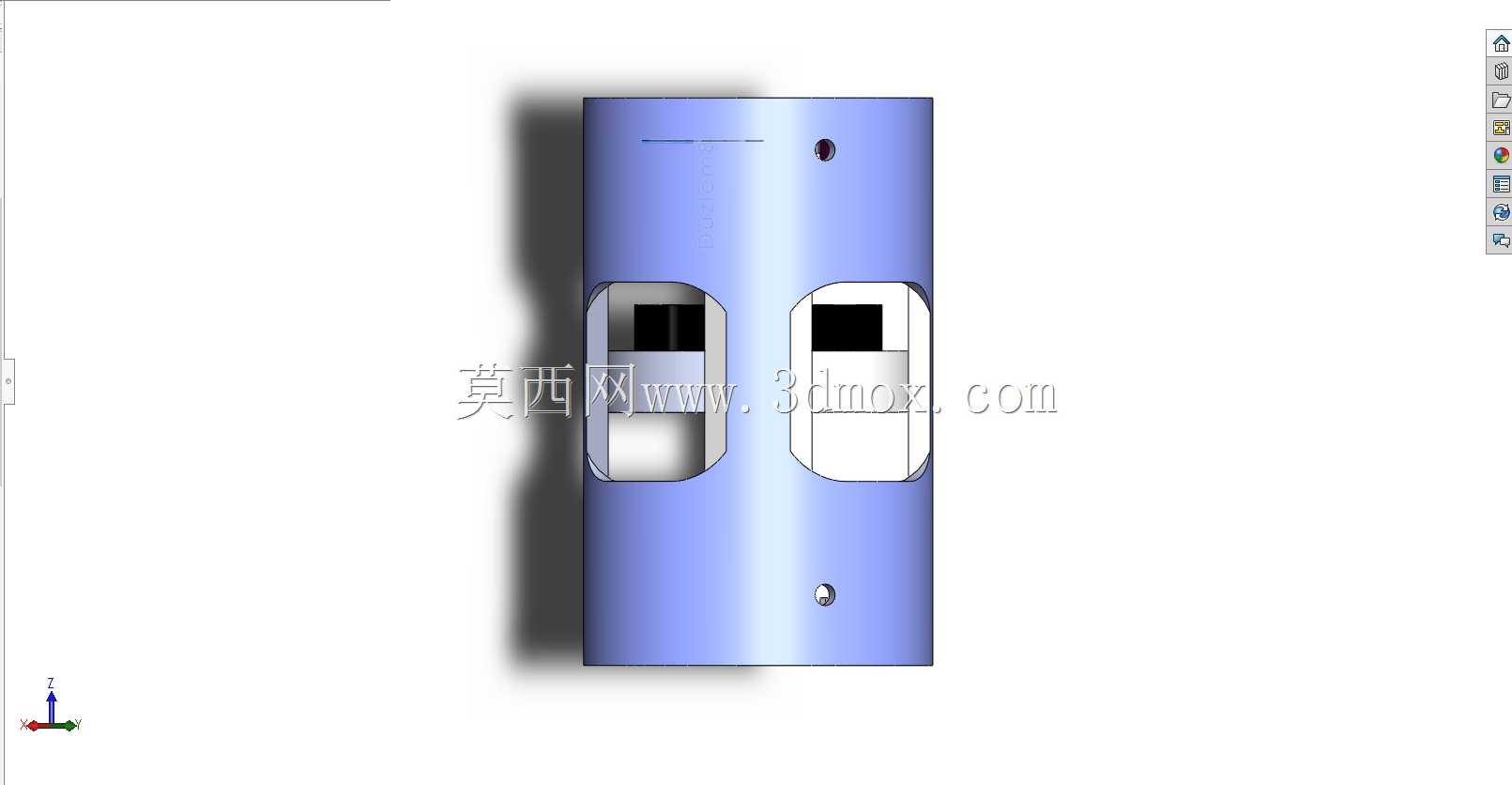

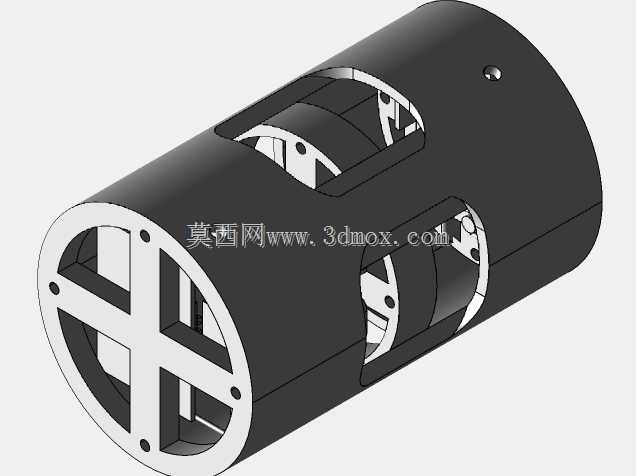

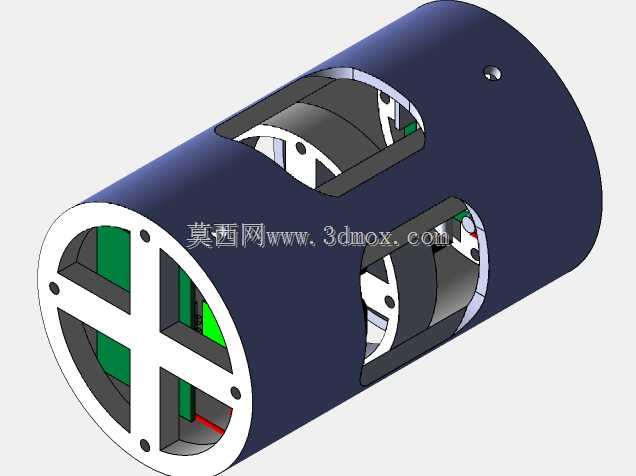

  在民用支线客机与通用航空飞行器的航电系统升级迭代过程中,机载电子设备的舱内集成安装一直是结构设计环节的核心难点之一,本次完成的结构设计方案,针对窄体机型机身中段设备舱的有限安装空间,优化了航电功能模块的排布逻辑,解决了多模块电磁屏蔽、散热通路预留、维护快拆需求之间的矛盾。从实际装机场景来看,该结构对应机身框段之间的弧形安装面,整体外形贴合机身蒙皮的曲率走向,没有突出的结构棱角,避免了与机身内部线束、液压管路的安装干涉,主体承载结构采用航空铝合金铣削成型,表面做蓝色阳极氧化处理,兼顾抗腐蚀性能与电磁屏蔽效能,两个独立的设备安装槽位分别对应通信导航模块与飞控参数采集模块,槽位周边设计有嵌入式的导电密封胶条安装槽,安装完成后可实现模块与舱体结构的连续导电搭接,满足RTCA DO-160标准中的电磁兼容要求。

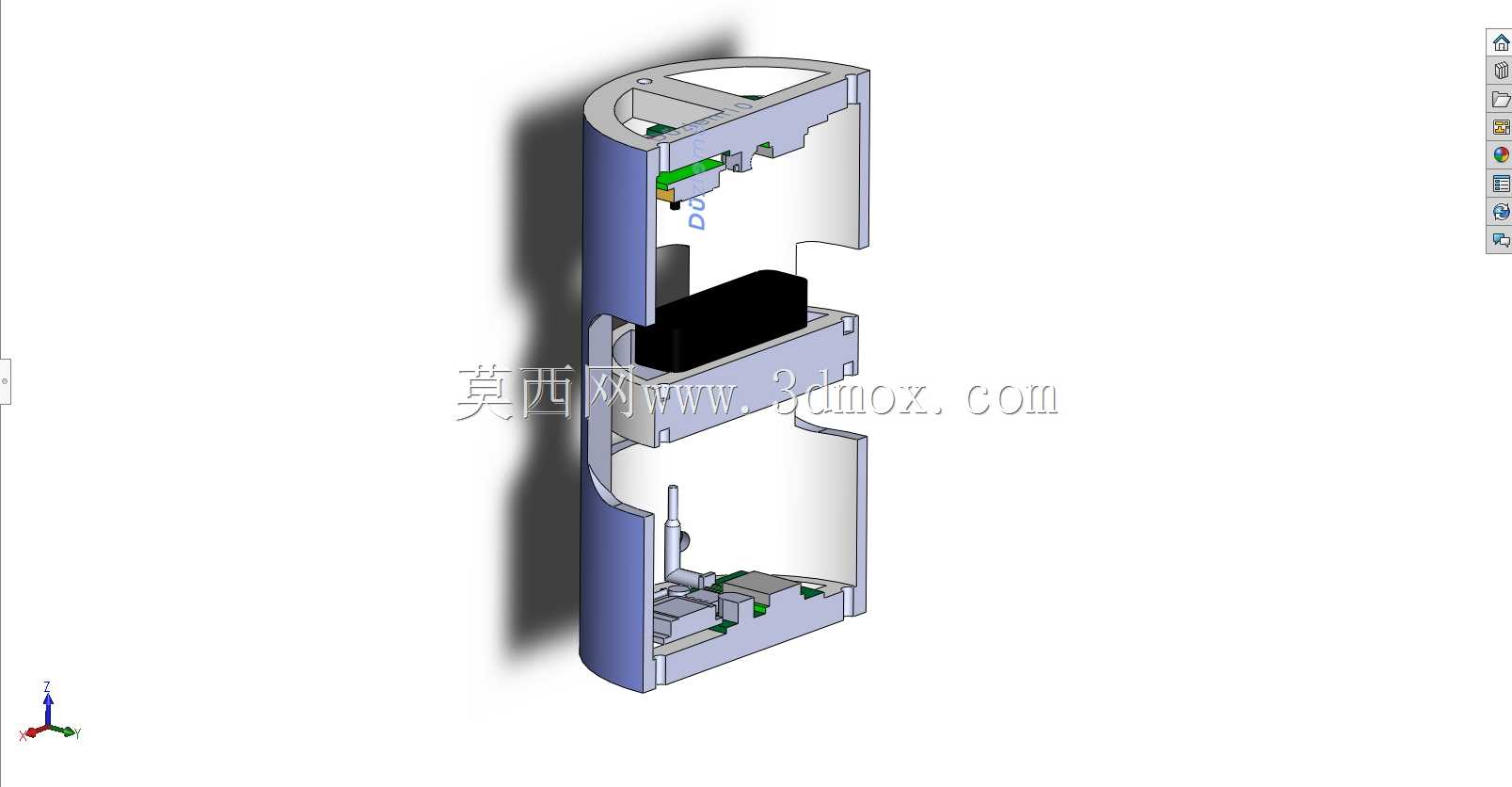

  设计过程中没有采用传统的平板式安装架结构,而是顺着机身内壁的弧度做了一体化的弧形承载基体,基体厚度控制在8mm,既保证了飞行过载下的结构强度,又尽可能压缩了结构占用的舱内空间,两个模块安装位的开口尺寸经过反复校核,匹配现有主流航电LRU模块的标准安装尺寸,模块插入后通过侧面的快卸锁扣固定,不需要额外的工具即可完成模块的拆装,能够大幅缩短航线维护时的设备更换时间。基体上预留的两个小型定位孔,分别对应设备安装时的定位销与接地柱安装位置,孔位公差控制在H7级,保证模块安装后的定位精度,避免飞行过程中出现模块松动导致的接插件接触不良问题。

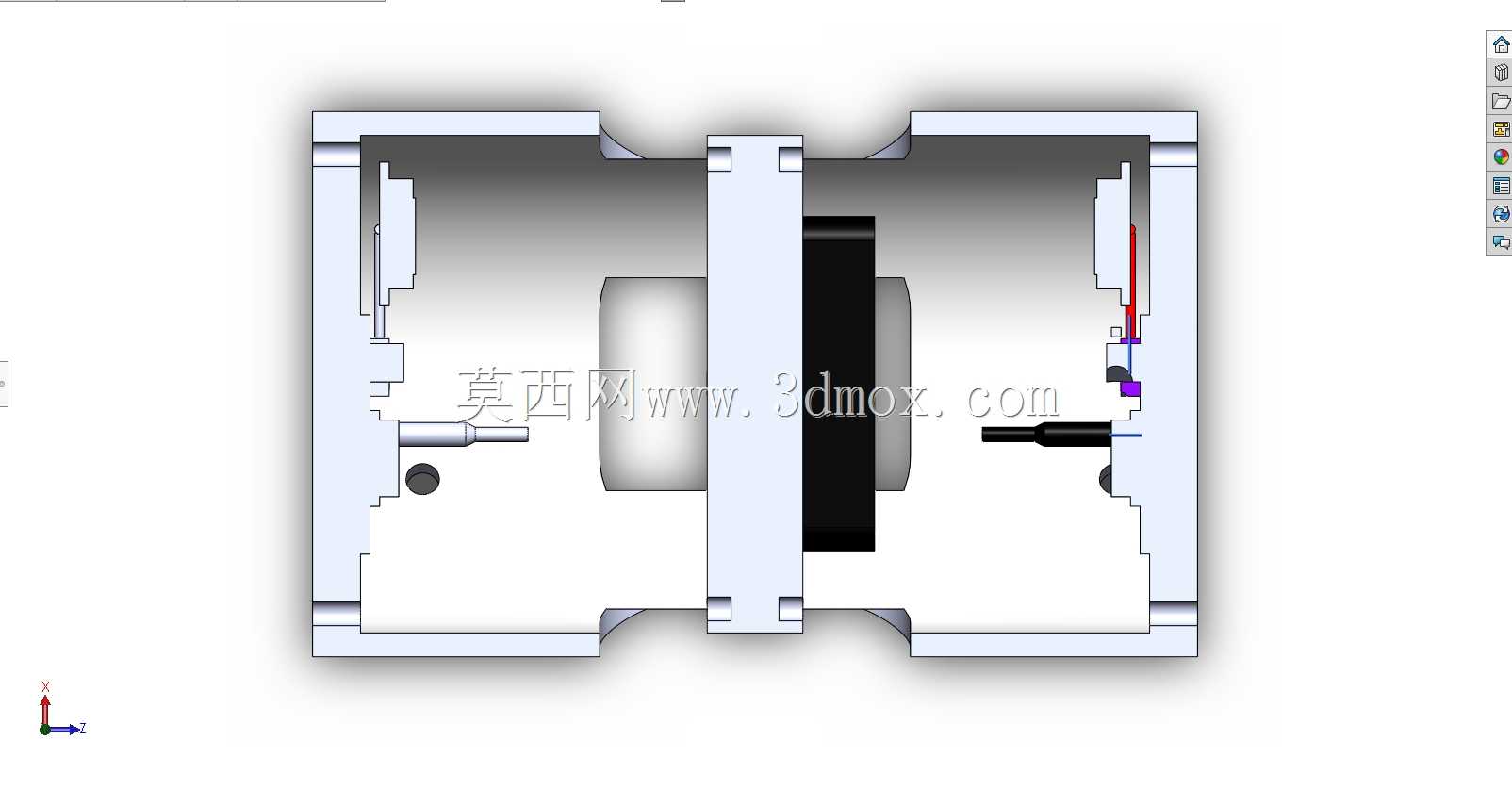

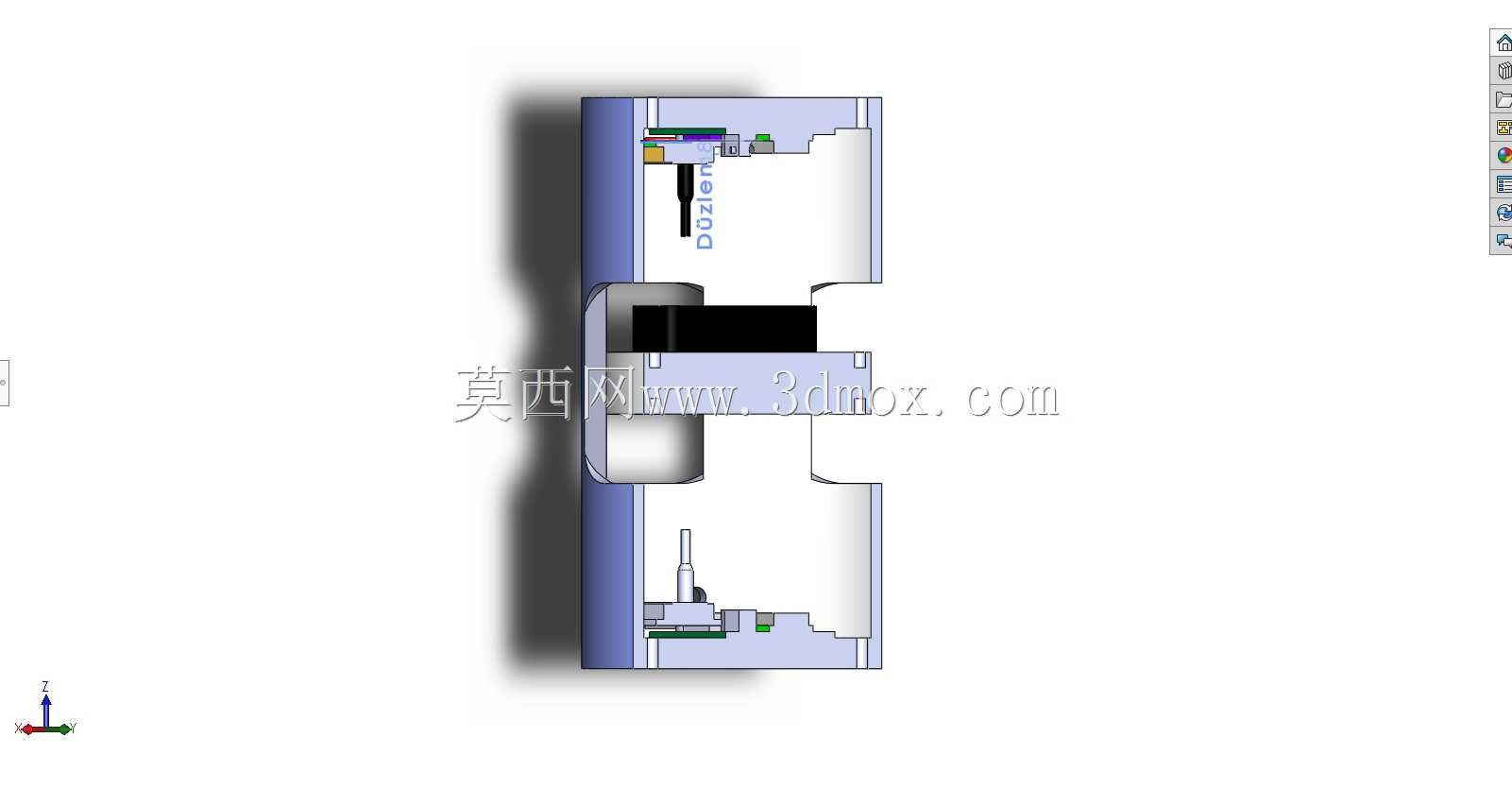

  从安装边界来看,该结构的弧形外半径匹配对应机型机身框的内半径,安装时通过四周的6个安装耳片与机身框连接,耳片上的安装孔设计有补偿余量,能够抵消机身装配时的累计公差,不会出现安装孔位不对中的问题。结构内部在两个模块安装位之间设计有一体化的散热导流通道,飞行过程中的冲压空气可以通过通道带走模块工作产生的热量,不需要额外增加散热风扇,既降低了系统重量,也减少了活动部件带来的故障点。在结构的边角位置,所有锐边都做了R2以上的圆角处理,避免安装维护过程中划伤操作人员或者损坏线束绝缘层,同时也能减少应力集中,提升结构的疲劳寿命,满足航空器结构的适航验证要求。

  不同于地面电子设备的安装结构设计,航空机载结构需要同时考虑重量、强度、环境适应性、维护性等多维度的约束条件,本次设计过程中反复迭代了12版结构方案,最初的方案采用分体式安装架,虽然加工难度更低,但整体重量比一体化结构高出17%,而且电磁屏蔽性能难以满足要求,后续改为一体化弧形基体后,通过拓扑优化去除了非承载区域的多余材料,在保证结构刚度满足16g过载要求的前提下,将整体重量控制在1.2kg以内,比传统同功能安装结构减重22%。两个模块安装槽的深度经过精准计算,既保证模块插入后接插件能够完全啮合,又不会因为槽深过大导致模块拆卸困难,槽位内部设计有导向筋条,模块插入时可以顺着筋条滑入到位,避免插针因为对位不准出现弯曲损坏的问题。

  在实际装机验证环节,该结构能够适配-55℃到70℃的工作环境温度范围,结构本身的热膨胀系数与机身铝合金结构接近,不会因为高空低温环境下的形变差异导致安装应力过大。结构表面的阳极氧化层厚度控制在10μm到15μm之间,既保证了表面硬度与抗腐蚀能力,又不会因为氧化层过厚影响导电搭接性能,满足航电系统的接地电阻要求。对于日常维护场景,维护人员只需要打开设备舱口盖,就可以直接接触到两个模块的快卸锁扣,不需要拆除周边的其他设备,单个模块的更换时间可以控制在2分钟以内,完全符合航线维护的时间要求。
