四旋翼复合式垂直起降飞行器结构设计

　　这款复合式飞行器的结构设计，核心是融合多旋翼垂直起降能力与固定翼巡航效率的双重优势，针对低空短途运输、巡检作业、应急测绘等场景的实际痛点做了针对性的结构优化。不同于常规多旋翼无人机续航短、飞行速度低的局限，也区别于传统固定翼飞行器需要长距离滑跑起降的场地限制，该构型在机身两侧对称布置四组旋翼动力单元，同时保留了固定翼的升力面与尾翼操纵结构，能够在无专用起降场地的野外、城市楼宇间隙、山区复杂地形完成垂直起飞、空中模式转换、固定翼高速巡航、定点悬停作业、垂直降落的全流程动作。

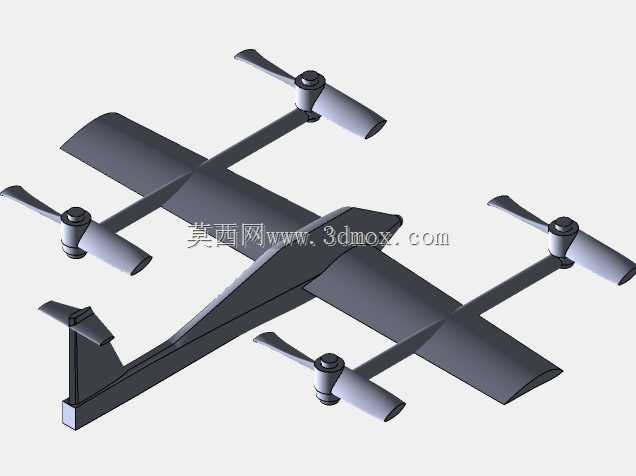

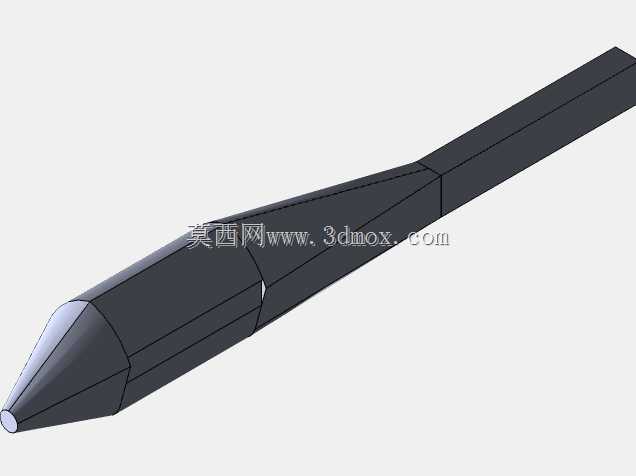

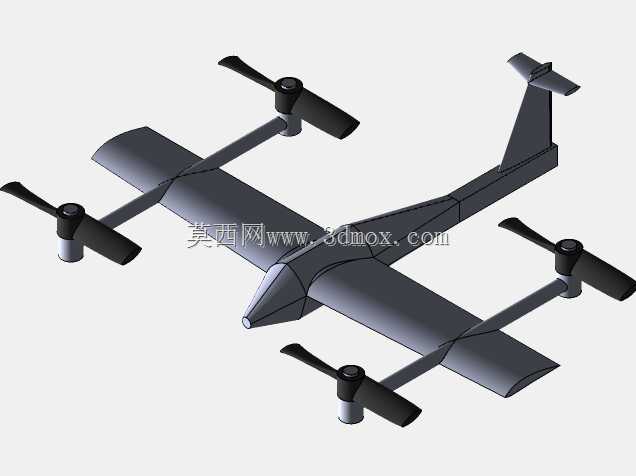

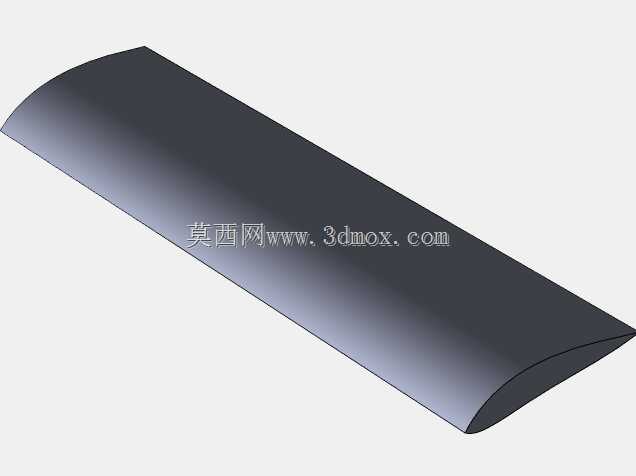

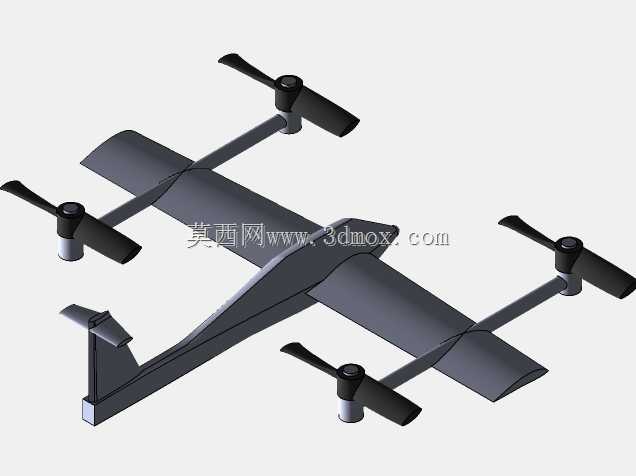

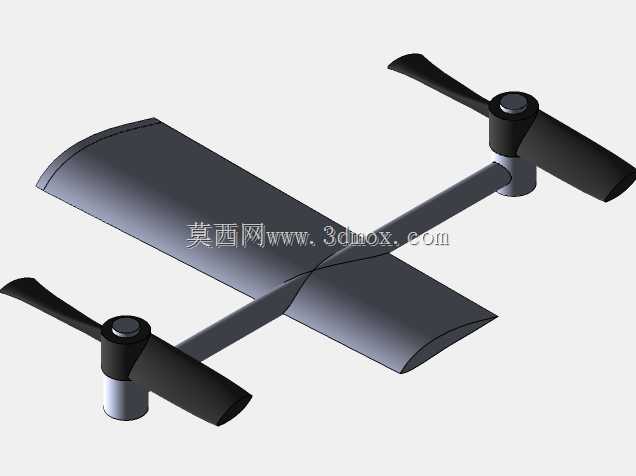

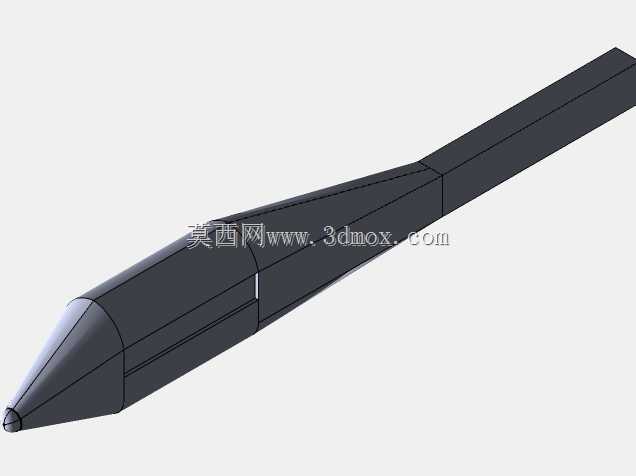

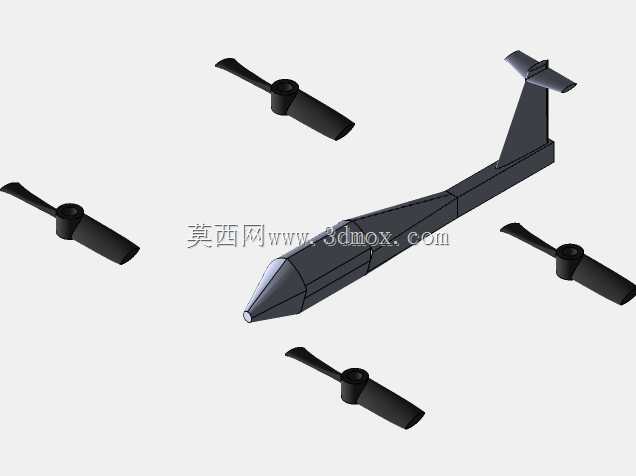

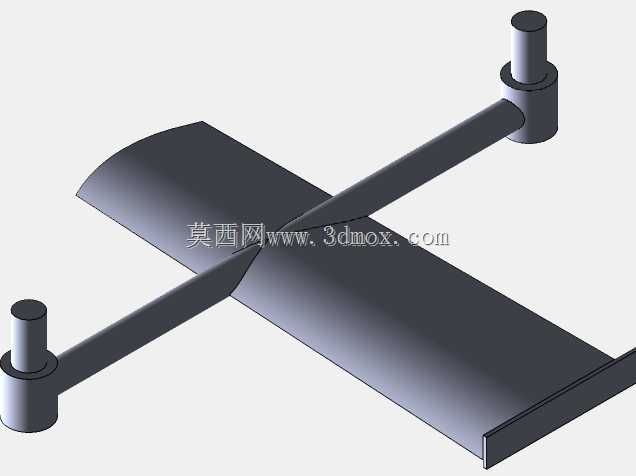

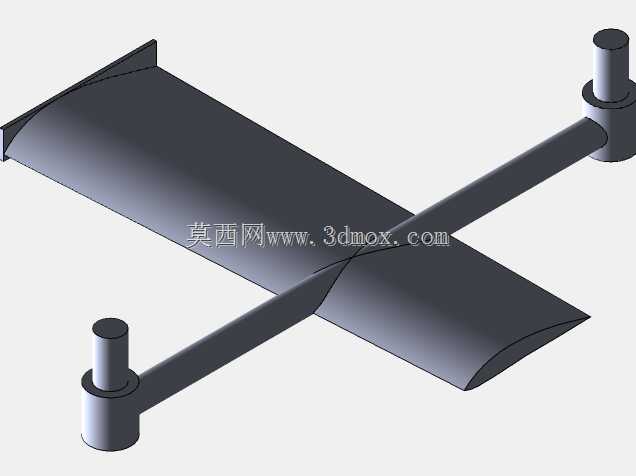

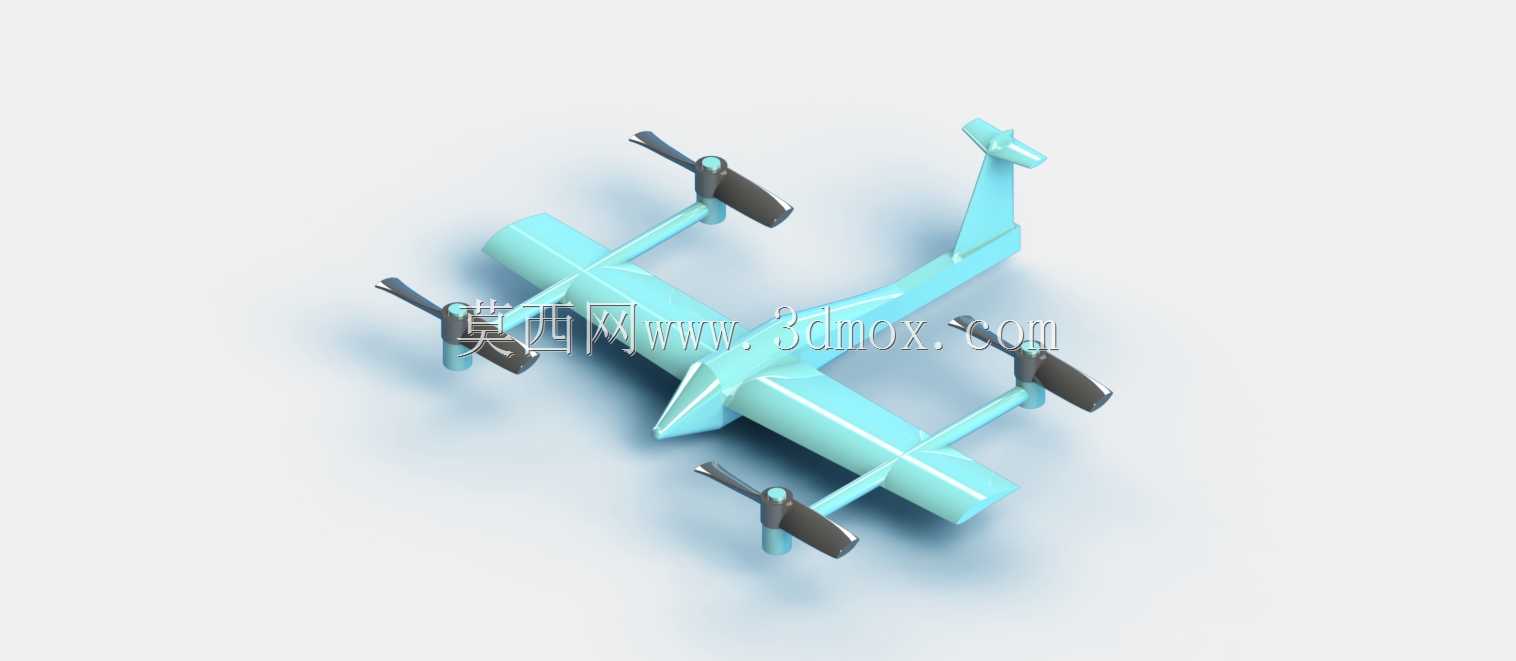

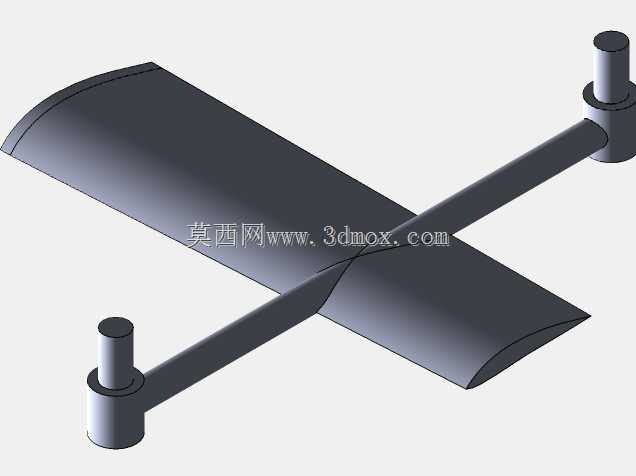

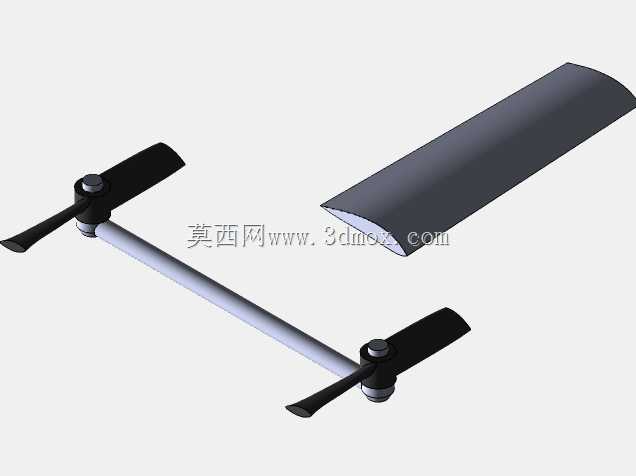

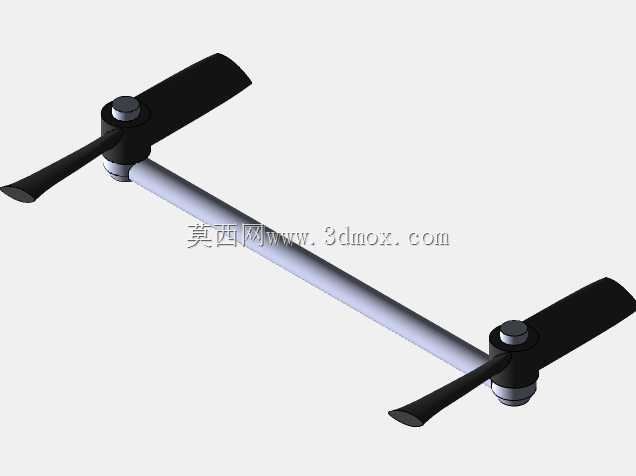

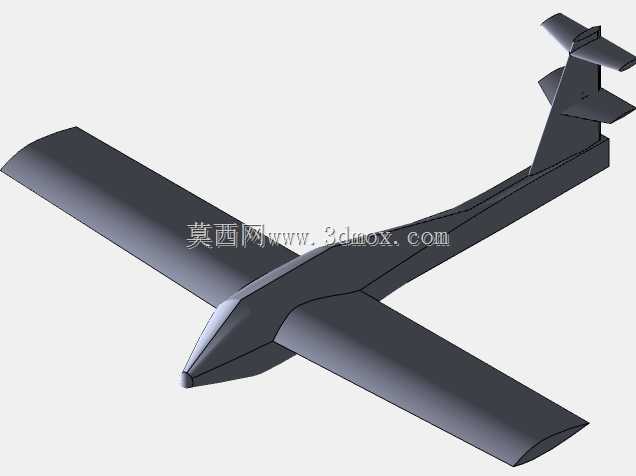

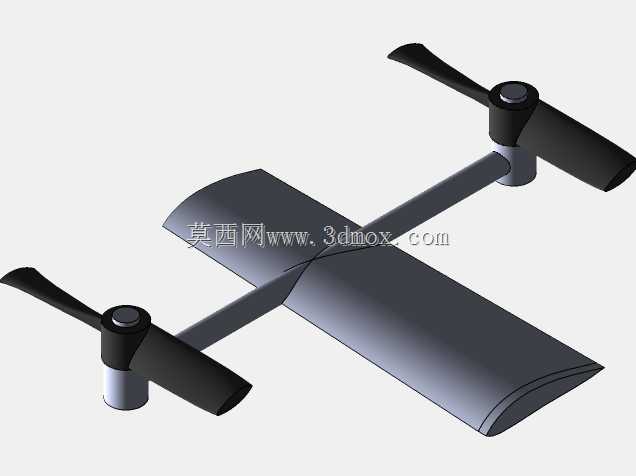

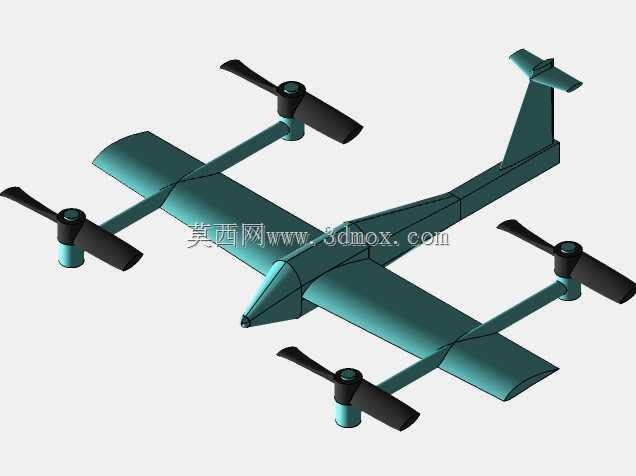

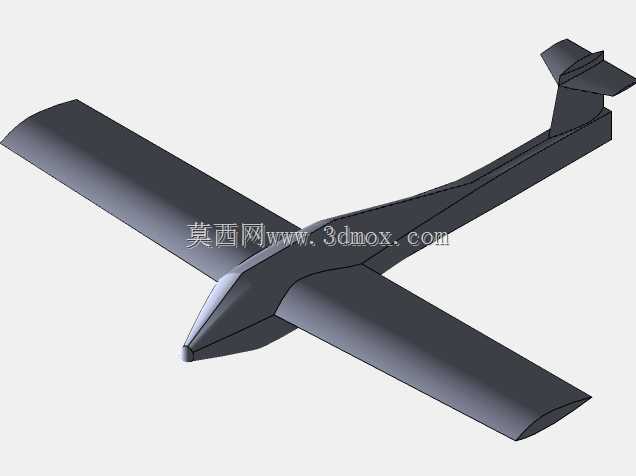

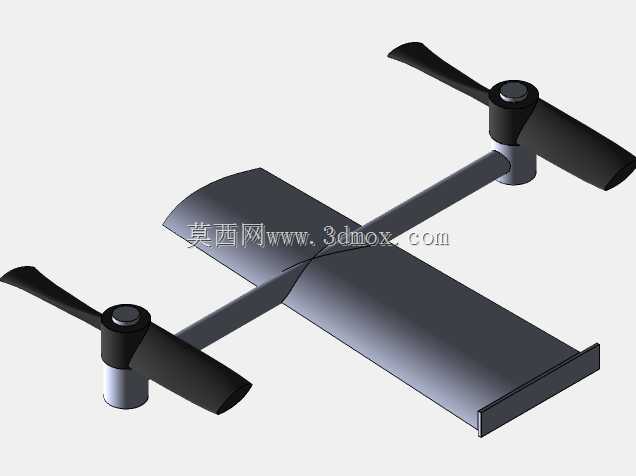

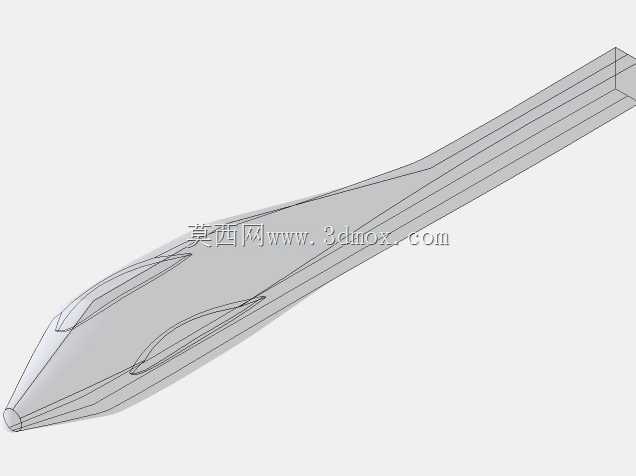

　　从结构布局来看，机身采用流线型一体化设计，主体承力结构沿纵向中轴线对称分布，四组旋翼臂以等角度对称延伸出机身主体，每个旋翼臂末端安装独立的动力单元，旋翼旋转平面保持水平，在垂直起降与悬停阶段提供全部升力与姿态调整力矩，相邻旋翼的旋转方向相反，抵消自旋扭矩，保证悬停状态的姿态稳定。当飞行器爬升到预定高度、达到模式转换速度后，旋翼动力逐步降低输出，机身前部的固定翼升力面逐步承担主要升力，此时飞行器进入固定翼巡航状态，飞行阻力大幅降低，续航能力较同量级纯多旋翼结构提升三倍以上，能够覆盖半径数十公里的作业范围。

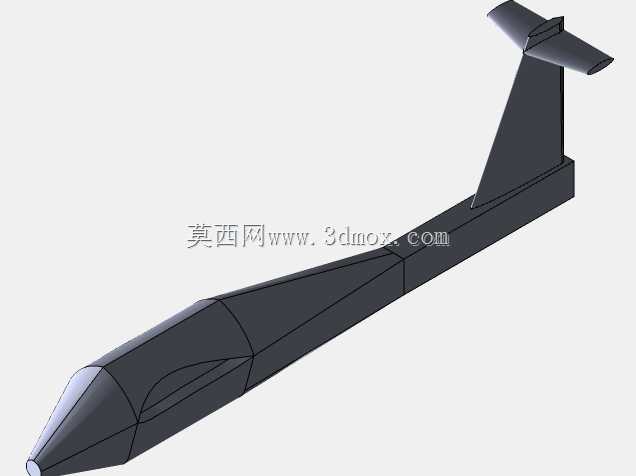

　　设计过程中重点考量了不同飞行模式下的载荷传递路径，旋翼臂与机身的连接位置做了局部加强，既能够承受旋翼工作时的交变振动载荷，也能在固定翼巡航阶段传递机翼产生的升力与气动弯矩，避免结构出现应力集中。尾翼采用常规布局，垂直尾翼提供航向稳定性，水平尾翼配平巡航阶段的俯仰力矩，在悬停阶段尾翼不产生气动操纵力，姿态调整完全依赖四组旋翼的差速控制，两套操纵系统在模式转换阶段平滑过渡，不会出现操纵力矩的突变。

　　外形尺寸的设定充分考虑了作业场景的通过性，旋翼臂展开后整体宽度控制在合理范围内，能够在普通货运车辆的货箱内完成运输，不需要拆解主体结构，到达作业现场后可以快速展开旋翼完成起飞准备。机身下部预留了标准化的载荷安装接口，能够根据不同作业需求挂载光学检测设备、应急物资投放舱、小型测绘传感器等不同载荷，安装接口的位置处于整机重心的正下方，挂载不同重量载荷时只需要调整旋翼的初始输出配平，不会影响整机的重心范围与飞行稳定性。

　　针对实际作业中可能遇到的突发动力失效情况，结构设计上预留了足够的动力冗余，单组旋翼动力失效时，剩余三组旋翼能够通过调整输出力矩维持短时间的姿态稳定，配合固定翼的滑翔能力，能够完成紧急迫降，避免整机坠毁。机身表面的气动外形经过反复优化，所有旋翼臂与机身的连接位置都做了整流过渡，减少巡航阶段的寄生阻力，旋翼桨叶采用低雷诺数翼型，在悬停与巡航状态都能保持较高的气动效率，降低动力系统的能耗。起落部分采用轻量化的滑橇式结构，没有复杂的收放机构，既能够在垂直降落时吸收着陆冲击，也不会在巡航阶段产生过多的额外阻力，结构可靠性远高于轮式起落架，适合在复杂非铺装地面完成起降作业。

　　在结构细节处理上，所有的线缆都布置在机身与旋翼臂的内部空腔中，避免外露线缆产生气动阻力，同时也能防止野外作业时树枝、杂物勾挂线缆造成故障。机身内部的设备舱采用模块化分隔设计，动力电池、飞控单元、导航模块、载荷设备分别安装在独立的隔舱中，隔舱之间设置有缓冲衬垫，减少旋翼振动对精密电子设备的影响，同时模块化的设计也方便后期的设备维护与升级，不需要拆解整机结构就能完成单个模块的更换。整机的重心设计严格控制在升力中心的合理范围内，无论是悬停阶段还是巡航阶段，都不需要过大的操纵力矩来维持姿态平衡，有效降低了动力系统的无功耗能，进一步提升了续航表现。
