剪式千斤顶核心承载剪臂结构设计

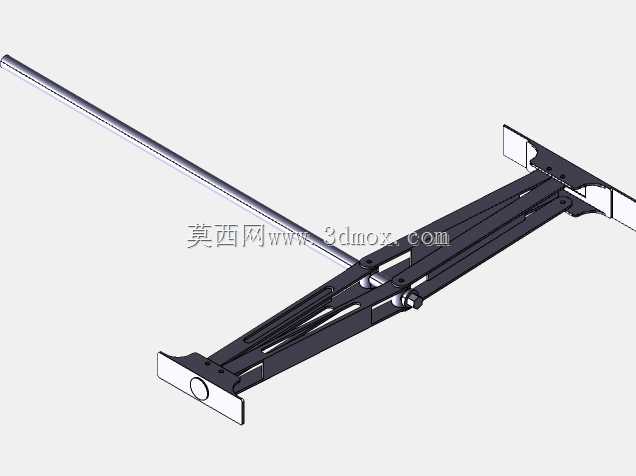

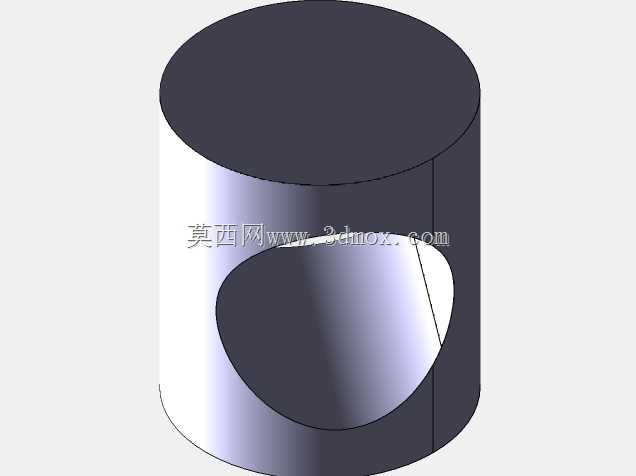

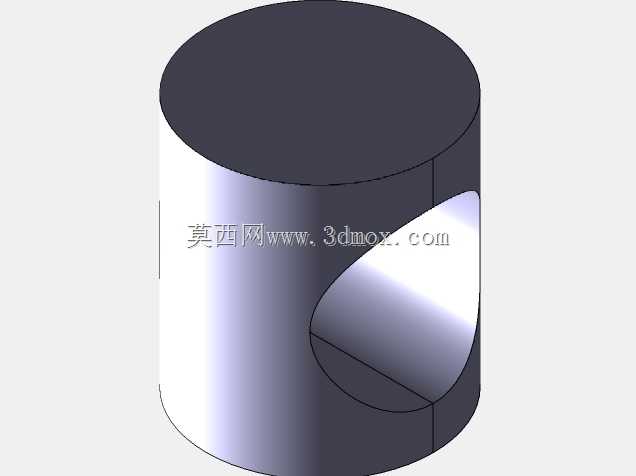

　　剪式千斤顶作为车载应急、小型设备顶升场景中普及率极高的轻量起重工具，其核心承载剪臂的结构合理性直接决定了整套设备的承重上限、顶升稳定性与长期使用可靠性，本次呈现的结构件正是剪式千斤顶中承担载荷传递的核心剪臂零件。从实际应用场景来看，这类剪臂结构普遍适配1-3吨额定载荷的民用剪式千斤顶，常见于私家车随车配套、小型机加工车间轻型设备调平、仓储场景轻型货位高度微调等工况，作业时成对剪臂通过中部铰接轴形成交叉支撑结构，配合两端的连接销轴分别对接顶部托座与底部底座，在丝杆传动的驱动下完成剪叉角度的开合，实现顶升与回落动作。

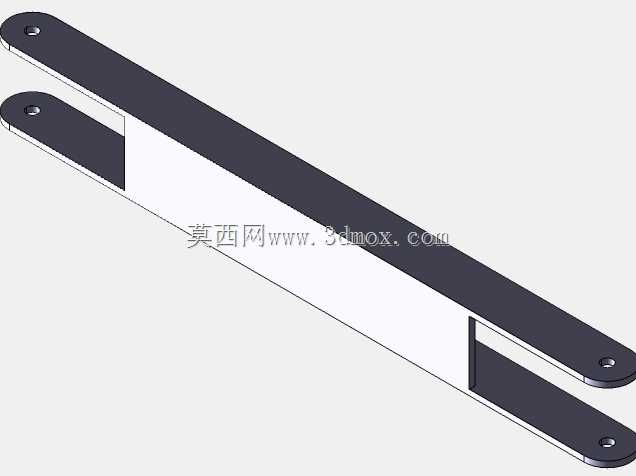

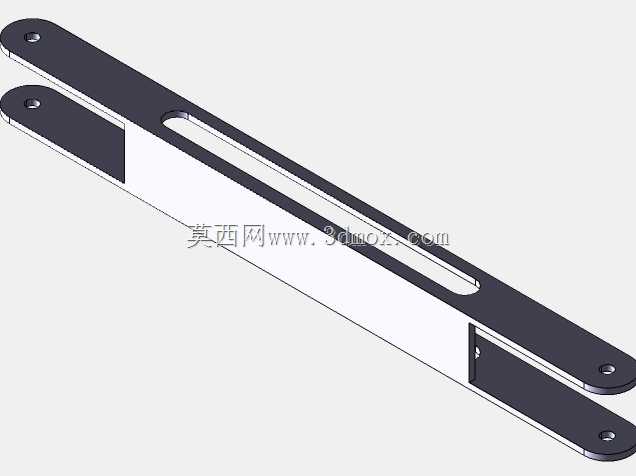

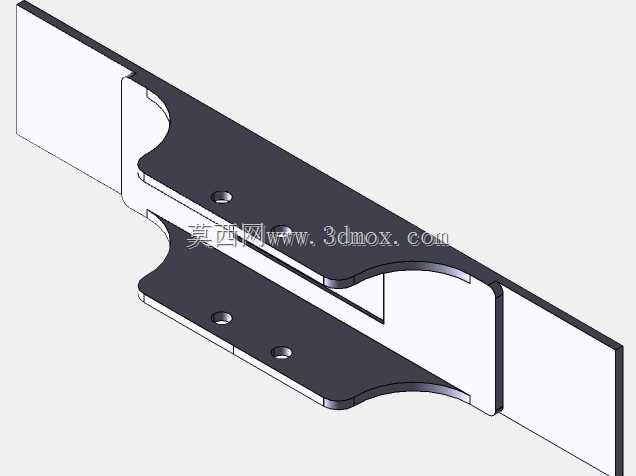

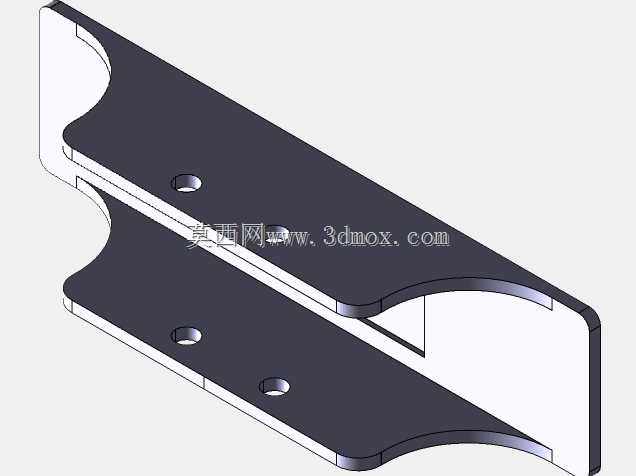

　　从结构设计思路来看，该剪臂采用一体化钣金冲压成型工艺制作，整体为长条形板式结构，主体截面为等厚度平板，在铰接点位、端部连接点位做了局部加厚与翻边强化处理，避免长期交变载荷下出现孔位变形、板材屈曲的问题。零件上预留的三个通孔分别对应中部铰接轴安装位、端部与底座/托座的连接销轴安装位，孔位公差按照IT8级精度设计，既保证销轴装配时的顺畅度，又能避免间隙过大导致顶升过程中出现侧向晃动。零件两侧的弧形缺口并非装饰性结构，而是剪臂开合过程中的避空设计，当剪叉结构收合到最小高度时，对侧剪臂的凸起结构会嵌入该弧形缺口内，最大限度压缩设备的最小收纳高度，适配车载后备箱等狭小收纳空间的尺寸要求。

　　从外形尺寸与安装边界来看，该剪臂的整体长度适配常规2吨级剪式千斤顶的行程要求，完全展开时剪臂与水平面的夹角控制在15度以内，避免角度过大导致水平分力超标造成丝杆受力过载；完全收合时整体厚度不超过35mm，配合其余零件的尺寸控制，整套千斤顶收纳后可放入绝大多数家用轿车的备胎槽储物空间。安装过程中，中部铰接孔需配套自润滑衬套，降低反复开合过程中的铰接磨损，两端连接孔与销轴的配合采用间隙配合，表面做镀锌防锈处理，适配户外车载场景下的潮湿、多尘使用环境，避免长期放置后出现锈蚀卡滞的问题。

　　从功能特性角度出发，该剪臂的板材选用高强度低合金钢材料，经过冲压成型后做去应力退火处理，消除冲压过程中产生的内应力，避免长期承重后出现结构形变。板材边缘做了倒钝处理，没有尖锐毛刺，既避免装配过程中划伤操作人员，也能减少应力集中点，提升零件的疲劳寿命。在实际顶升作业过程中，该剪臂承受的主要是压弯复合载荷，设计时通过有限元仿真对孔位周边、弧形缺口根部等应力集中区域做了结构优化，将最大应力控制在材料屈服强度的60%以内，保证1.5倍额定载荷下的结构安全余量，避免过载工况下出现突然断裂的风险。

　　不同于液压千斤顶的密封结构依赖高精度加工与密封件，剪式千斤顶的核心受力全部集中在剪臂结构上，这类钣金结构的剪臂加工成本低、维护难度小，不需要定期补充液压油，也不存在低温环境下液压油黏度变化导致顶升卡滞的问题，在-30℃到50℃的环境温度区间内都能稳定工作，尤其适配北方冬季户外车辆应急换胎的使用场景。结构设计时还充分考虑了批量生产的工艺性，所有冲压折弯角度都控制在常规冲压设备的加工范围内，不需要特殊定制模具，能够有效控制批量生产的制造成本，同时零件的通用性较强，同规格剪臂可以适配不同厂家同载荷等级的剪式千斤顶产品，降低售后维修的配件替换难度。
