建筑施工用带挡脚板防护脚手架结构

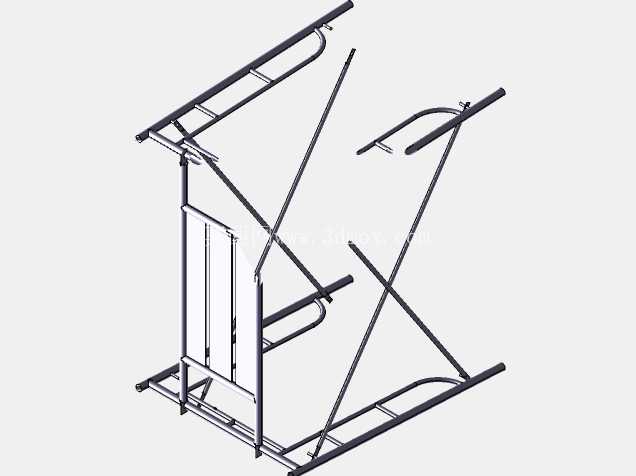

　　这款脚手架结构主要面向建筑施工场景的临边防护、临时作业通道防护需求，在房建主体施工、外墙装修、设备安装检修等作业环节中，为作业人员提供可靠的临边防坠落防护，同时可作为小型物料临时周转的临边挡护结构，避免施工杂物从临边位置坠落伤及下方作业人员。从实际使用场景来看，这类架体常被用于楼层临边、基坑临边、屋面周边以及施工电梯接料平台的两侧防护，相比传统钢管扣件搭设的防护架，该结构采用一体化预制的形式，杆件之间的连接位置精度更高，现场安装时不需要额外切割、焊接杆件，仅需通过端部的挂钩结构与预埋在结构面的固定件挂接即可完成安装，大幅缩短现场防护设施的搭设周期，也能避免现场搭设过程中出现的杆件间距不统一、挡脚板固定不牢等常见质量问题。

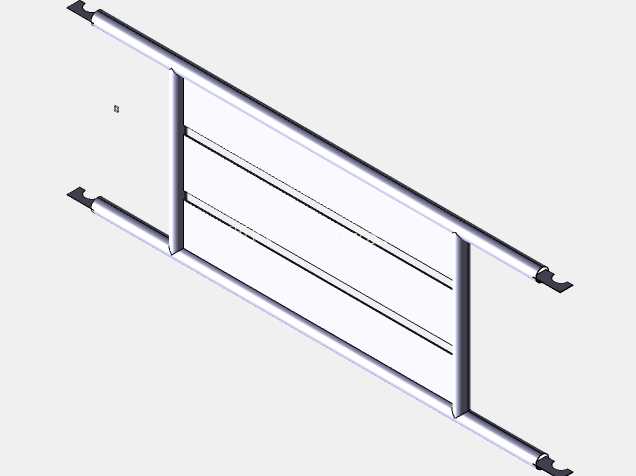

　　从功能特性上看，架体上下设置两根平行的纵向主横杆，作为主要的受力杆件，承担侧向冲击荷载，按照施工安全规范要求，上横杆距离作业面的高度满足1.2m的防护高度要求，下横杆距离作业面高度控制在0.6m位置，中间设置三道横向的挡护板，完全封闭0.2-1.2m高度区间的防护空隙，避免作业人员脚下打滑时从横杆间隙滑脱，也能阻挡直径大于5cm的施工碎块、工具从间隙坠落。架体两端的竖向立杆与主横杆采用满焊连接，焊缝位置做了圆弧过渡处理，避免应力集中导致的杆件断裂，立杆端部设置的挂钩结构采用向下弯折的锁止形式，挂接完成后在无外力向上抬升的情况下不会自行脱开，即使受到施工过程中的碰撞、振动，也能保持架体与固定点的可靠连接，挂钩的开口尺寸适配施工现场常用的48mm直径钢管立杆，不需要额外定制配套的固定杆件，可直接与项目现有钢管支护体系配合使用。

　　设计过程中优先考虑了现场安装的便捷性与重复周转使用的需求，整体结构没有易损的小零件，所有杆件均采用统一规格的薄壁钢管制作，挡护板采用压型钢板结构，在减轻整体自重的同时提升板面的抗冲击能力，即使受到30kg重物从1m高度的冲击，板面也不会出现穿透性变形。架体的整体宽度控制在1.8m，适配大多数施工临边的标准防护段长度，安装时相邻架体之间仅需通过钢管卡扣在横杆位置做简单连接，即可形成连续的防护带，不需要额外设置过渡杆件。安装边界方面，架体挂钩挂接在固定钢管上之后，架体内侧距离结构临边的间隙控制在10cm以内，符合安全规范中防护设施与结构面间隙不大于15cm的要求，避免出现过大间隙导致的坠落风险，架体底部距离作业面的高度不超过5cm，可有效阻挡地面的碎石、焊条头之类的小物件从底部间隙滑落。

　　从结构受力角度考量，设计时对主横杆的抗弯强度做了校核，在横杆中部承受1kN的水平集中荷载时，杆件的最大挠度不超过10mm，不会出现明显的变形失稳，立杆与横杆的连接位置做了加强筋处理，传递水平荷载时不会出现焊缝撕裂的问题。挡护板与横杆之间采用铆钉连接，连接点间距控制在30cm，确保板面在受到侧向冲击时不会从横杆上脱落。相比传统的现场焊接防护架，这种预制式的脚手架结构在周转使用时不需要做除锈、补焊处理，仅需清理表面的混凝土残渣即可再次投入使用，单次周转的损耗率不到传统架体的五分之一，适合在多项目周转的施工单位中推广使用。在实际选型搭配时，可根据临边的实际长度调整架体的组合数量，遇到转角位置时可将相邻架体呈90度布置，通过转角卡扣连接即可形成封闭的防护转角，不需要单独定制转角构件，进一步提升了结构的现场适配能力。
