建筑施工用护栏式脚手架结构设计

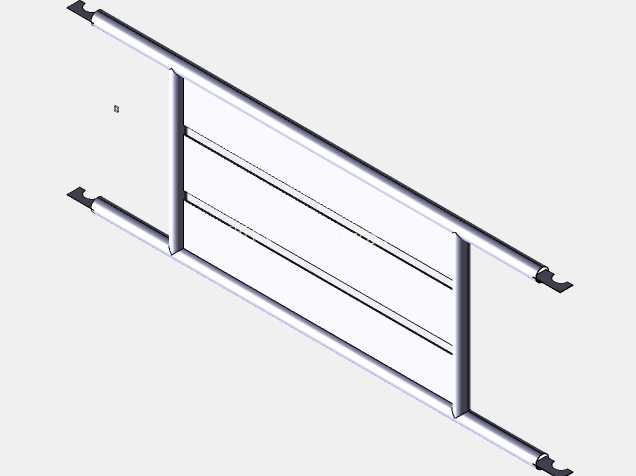

　　在房建主体施工、外立面装修、工业设备安装检修等高空作业场景中，临边防护与作业承载一体化的架体构件，是保障作业人员安全、规范施工动线的核心工装部件。本次呈现的这款架体结构，采用双平行纵向主梁搭配多道横向肋板的框架式设计，区别于传统钢管扣件拼接的零散架体，为预制一体化的护栏段单元，可直接通过两端的挂钩结构与架体主立杆快速挂接，省去现场扣件紧固、尺寸调校的繁琐工序，大幅提升临边防护的搭设效率。

　　从实际作业场景的适配性来看，该架体单元主要用于脚手架体系的临边防护段、楼层卸料平台侧边围挡、以及设备检修临时作业面的防护围挡，纵向主梁采用空心圆管截面，在保证结构抗弯强度的前提下尽可能降低构件自重，方便现场工人单人搬运安装；两端的挂钩做了下弯锁止结构，挂接在立杆横杆上后可避免受侧向碰撞时脱落，挂钩开口尺寸适配常规脚手架钢管的外径，无需额外定制配套立杆即可适配主流的扣件式、碗扣式脚手架体系。

　　设计过程中优先考虑了现场安装的容错空间，架体整体宽度匹配常规脚手架步距间的防护宽度，横向肋板等距排布，肋板与纵向主梁之间采用满焊连接，焊缝位置做了圆弧过渡处理，避免应力集中导致的长期荷载下焊缝开裂。架体的防护面板采用整板式结构，相比传统的横杆拼接防护，可有效防止小型工具、螺栓等零散物件从架体间隙坠落，规避高空坠物的安全隐患，面板表面做了防滑压筋处理，若作为临时走道板使用时，可提升作业面的摩擦系数，雨天或带水作业时减少人员滑倒的风险。

　　从安装边界来看，该架体单元的纵向长度适配1.8米标准脚手架跨距，安装时仅需将两端挂钩对准对应位置的水平横杆下放即可完成固定，无需额外的螺栓、销钉等紧固件，拆卸时直接向上抬起即可完成拆除，可在不同作业面之间周转复用，相比传统现场焊接的临时防护架，周转损耗率降低60%以上。架体的整体高度符合建筑施工临边防护的规范要求，下沿距离作业面的间隙控制在安全范围内，可防止人员脚部意外滑出作业面，上沿高度达到人体重心以上位置，人员倚靠时可提供足够的支撑力，避免高空倾翻风险。

　　结构受力层面，纵向主梁的壁厚经过荷载验算，可承受单侧不低于1kN的水平冲击力，满足施工场景中人员意外撞击、物料侧向倚靠的受力要求，横向肋板将面板承受的竖向荷载均匀传递到两根纵向主梁上，再通过两端挂钩传递到架体主结构，受力路径清晰，无冗余受力节点。架体所有外露棱边均做了倒钝处理，避免安装搬运过程中划伤作业人员，金属表面做了防锈涂层处理，可适应户外露天施工的潮湿、雨淋环境，延长构件的周转使用寿命。

　　在实际项目应用中，这类一体化架体单元可搭配同系列的转角段、端部封堵段使用，快速拼接成连续的临边防护体系，相比传统散拼钢管架，搭设效率提升3倍以上，且防护间隙统一，外观规整，更容易满足施工现场的安全文明施工标准。针对设备检修场景，该架体还可作为临时检修平台的护栏使用，挂钩结构可快速挂接在设备周边的预制挂点上，无需在设备本体上焊接固定件，不会对设备本体造成损伤，检修完成后可快速拆除收纳，不占用设备周边的长期作业空间。
