CA6140车床杠杆式换挡操纵轴结构

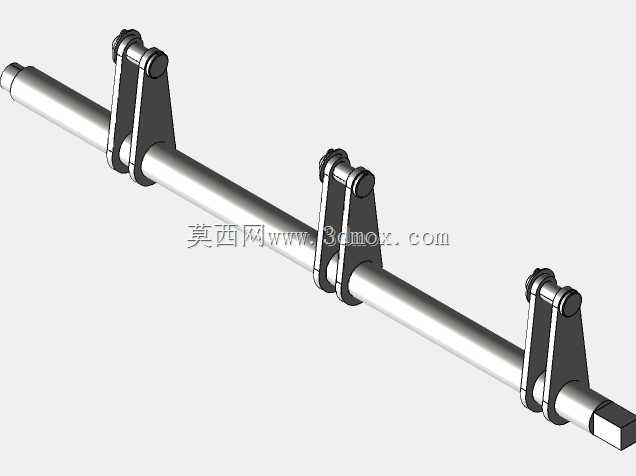

　　该轴类组件是CA6140普通车床主轴箱变速操纵系统的核心执行杆件，日常作业中主要承担主轴箱内滑移齿轮的位移驱动功能，通过轴身三处等距布置的杠杆拨叉安装座，将操纵手柄的转动扭矩转化为拨叉的直线往复推力，实现不同齿数滑移齿轮的啮合切换，完成主轴转速的多级档位调整。从实际装配场景来看，该轴整体采用阶梯光轴结构，两端轴颈分别与主轴箱箱体上的滑动轴承衬套配合，安装时需保证两端轴颈的同轴度公差控制在0.02mm以内，避免轴转动时出现卡滞、别劲的问题，直接影响换挡操作的顺畅度。轴身的三处杠杆安装座采用一体化铣削成型的凸耳结构，每个凸耳上预留有圆柱销安装孔，用于固定换挡杠杆的铰接端，凸耳的间距严格匹配主轴箱内对应滑移齿轮的拨叉安装位置，

　　装配时无需额外调整间距即可保证拨叉与齿轮环槽的对中精度，减少拨叉偏磨导致的齿轮打齿故障。设计过程中充分考虑了车床长期满负荷作业的工况，轴体主体选用45号钢调质处理，表面硬度达到HB220-250，既保证轴身的抗扭强度，又兼顾两端配合轴颈的耐磨性能，杠杆铰接孔位置额外做了局部淬火处理，硬度提升至HRC40-45，应对频繁换挡带来的铰接面磨损，延长组件的整体使用寿命。从安装边界来看，轴的总长度适配CA6140主轴箱对应安装腔的轴向尺寸，右端的方头结构用于连接外部操纵机构的摆臂，装配时方头与摆臂的配合间隙控制在0.01-0.03mm，避免换挡时出现空行程，导致档位啮合不到位的问题。实际使用场景中，

　　该轴组件的转动角度范围被箱体上的定位钢珠机构限制在对应档位的行程内，每处杠杆的摆动行程经过精准核算，刚好推动滑移齿轮到达完全啮合位置，不会出现过推导致齿轮端面碰撞的情况。不同于通用的光轴传动件，该轴的凸耳位置、轴颈直径、端部方头尺寸均完全匹配CA6140车床的原厂安装尺寸，维修替换时可直接装入原有箱体位置，无需对主轴箱结构做任何二次加工，适配机床日常维保的配件更换需求。建模过程中严格还原了零件的所有工艺特征，包括轴颈处的退刀槽、凸耳上的销孔倒角、端部的中心孔等细节，所有配合面的尺寸公差均按照原厂装配要求设定，可直接用于虚拟装配验证、维修配件的加工生产参考，也可作为机床变速操纵机构教学的演示模型，

　　帮助从业者理解普通车床主轴换挡的机械传动逻辑。在矿山加工车间的重载切削工况下，该类操纵轴需要承受频繁换挡带来的冲击载荷，设计时特意在凸耳与轴身的连接位置做了圆角过渡处理，避免应力集中导致的轴身断裂问题，实际使用中可承受不低于150N·m的扭转力矩，满足车床重载切削时的换挡操作强度要求。
