Tattu6S16000mAh大容量锂电池结构设计

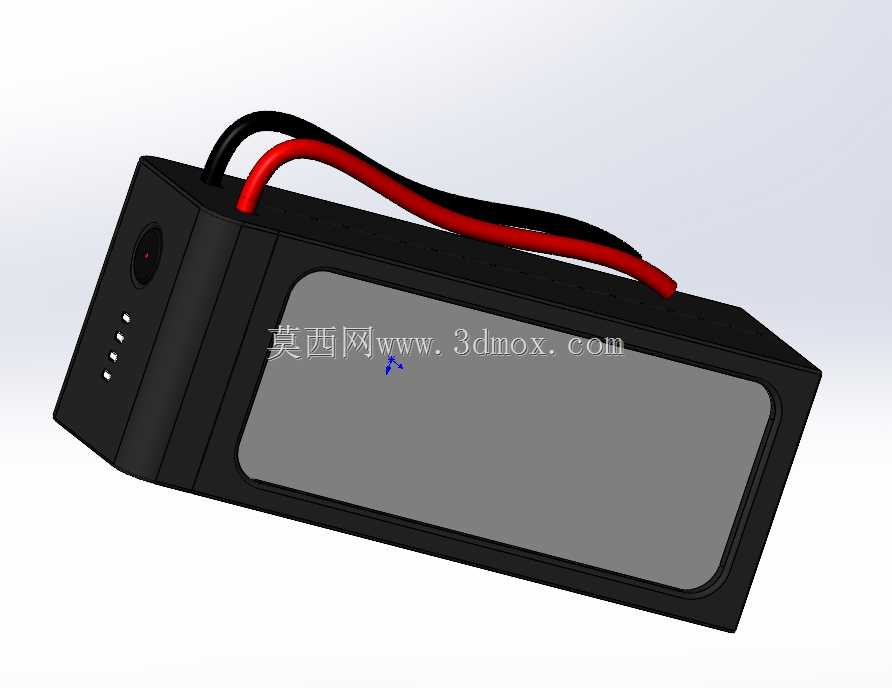

　　这款6S规格16000mAh容量的锂电池，主要面向大负载航模、工业级无人机、移动巡检机器人这类对供电续航与放电倍率有严苛要求的场景，在实际作业中，这类设备往往需要持续输出大电流来支撑动力系统、机载传感模块、图传设备的同步运行，普通小容量电池不仅续航时长不足，大电流放电下的压降问题还会直接导致设备动力丢失、传感数据中断，严重时甚至引发作业事故。从结构设计层面来看，这款电池采用硬质阻燃PC外壳做主体封装，外壳边角做了R3-R5的圆弧过渡处理，既避免了组装、搬运过程中尖锐边角磕碰损伤机载设备，也能在设备发生轻度坠撞时分散外壳受力，降低内部电芯组受挤压破损的风险。外壳正面预留了内嵌式的电量显示窗口，窗口边缘做了一圈0.8mm的凸台止口，

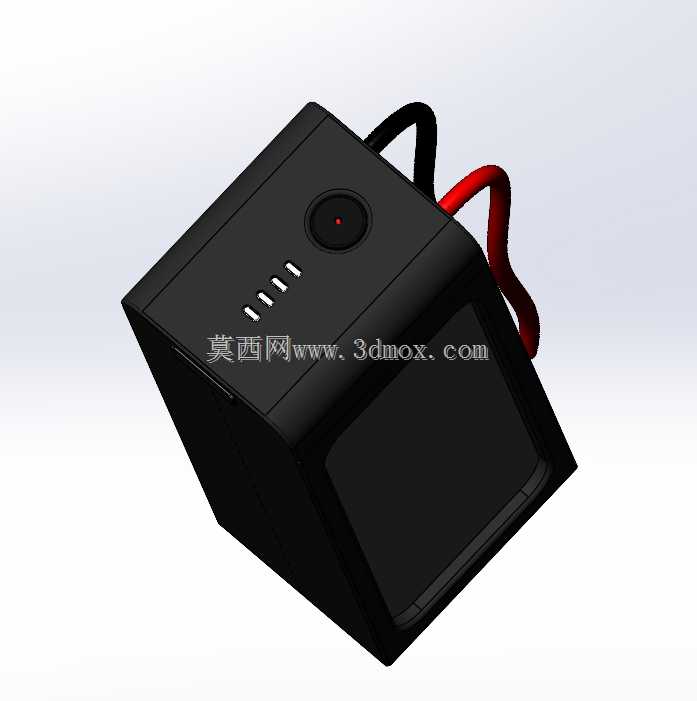

　　搭配透明PC镜片做密封处理，既可以让使用者在设备开机前快速确认剩余电量，也能阻挡户外作业时的沙尘、雨水侵入壳体内部，避免电路短路。电池顶部引出的红黑动力线采用10AWG耐高温硅胶线，线长预留了120mm的冗余量，出线位置做了环氧胶密封固定与应力释放结构，能承受至少50N的轴向拉力不出现松脱，避免设备飞行或移动过程中线缆拉扯导致的供电中断；线缆端部默认未压接端子，方便使用者根据自身设备的供电接口规格自行匹配XT90、AS150等不同类型的防打火插头，适配性更强。壳体侧面设置了四格电量指示灯与一个功能按键，指示灯采用雾面透光设计，强光下也能清晰辨识点亮状态，按键做了0.5mm的下沉设计，避免设备组装、运输过程中误触触发电量显示，

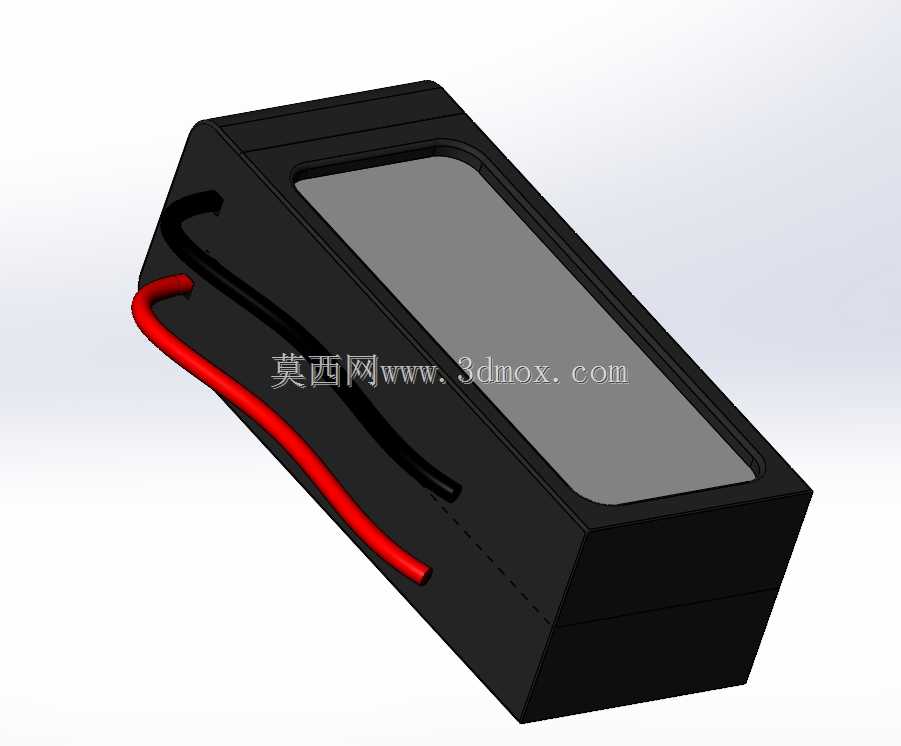

　　无谓消耗电池电量。从安装边界来看，这款电池的主体外形为规整长方体，整体尺寸适配多数工业级无人机的标准电池仓，壳体背部预留了两道2mm深的导向槽，可配合电池仓内的导轨实现快速插拔安装，安装到位后可通过仓体的锁扣结构实现可靠固定，不会因为设备的振动出现松脱移位。内部结构上，六节电芯采用2并3串的排布方式，电芯之间垫有0.5mm厚的环氧玻纤绝缘片，避免电芯间摩擦破损导致短路，电芯组与外壳内壁之间预留了1mm的缓冲间隙，填充有阻燃EVA泡棉，既可以吸收作业过程中的振动冲击，也能在电芯出现异常鼓胀时预留足够的形变空间，降低鼓胀带来的安全风险。电池的保护板集成在电芯组靠近出线端的位置，保护板上覆盖有绝缘麦拉片，同时做了过流、过压、过温、

　　短路多重保护，持续放电电流可支持到15C，瞬时峰值放电可达25C，完全能满足大负载设备爬升、急加速时的瞬时大电流需求。在实际选型适配时，需要注意确认设备的供电电压范围与这款6S锂电池的22.2V标称电压匹配，同时要根据设备的峰值功耗确认放电电流是否满足要求，安装时要保证电池仓的散热空间，避免电池长时间大电流放电时热量堆积，影响使用寿命。这款电池的结构设计充分考虑了户外工业场景的使用需求，没有多余的装饰性结构，所有外形特征都围绕可靠性、易用性、安全性展开，规整的外形也方便使用者在做设备结构设计时快速适配，不需要为电池仓做复杂的异形结构设计，能有效缩短设备的研发迭代周期。
