AA型1.5V碱性干电池精细三维结构模型

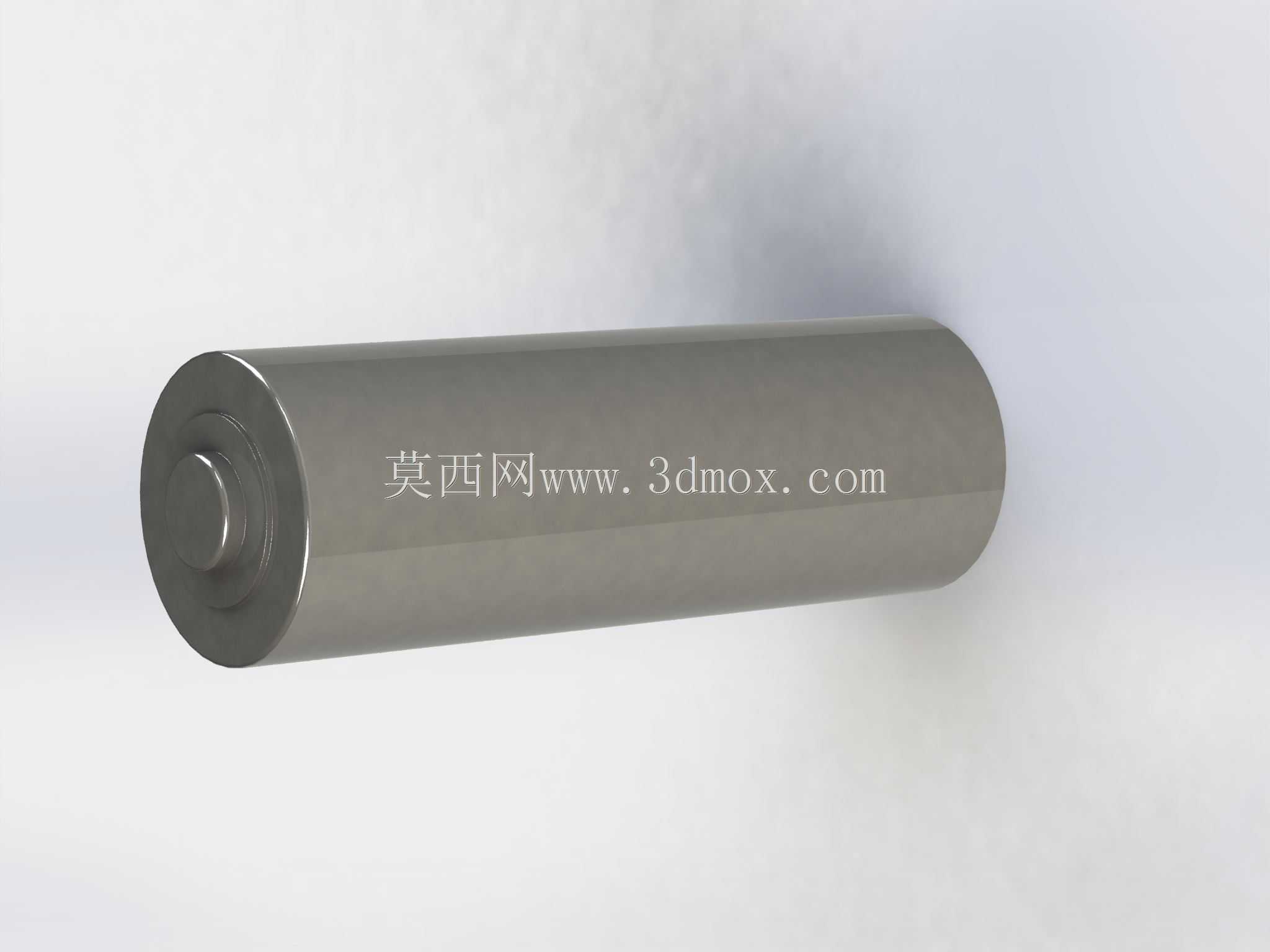

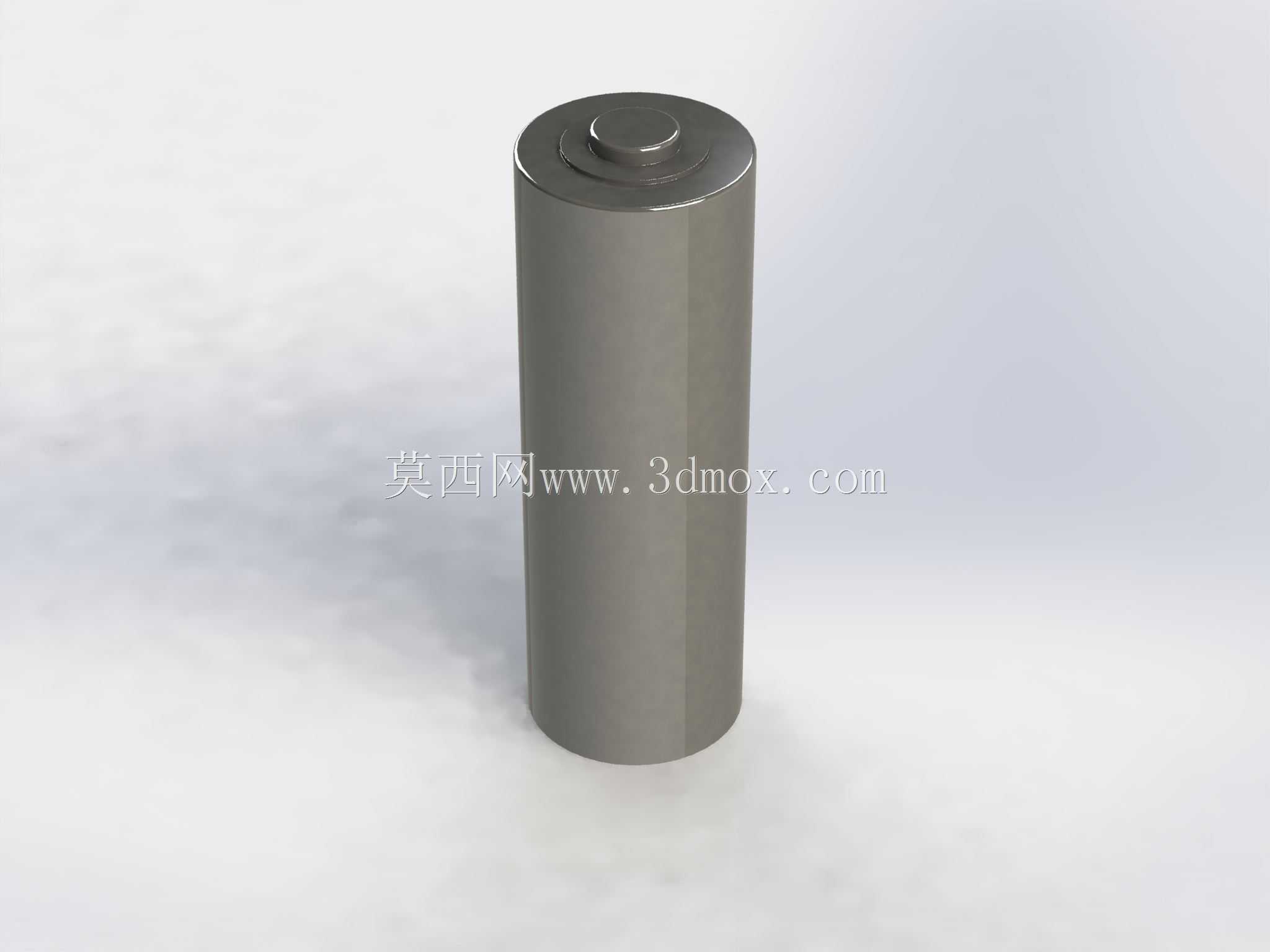

　　在消费电子结构设计、小型机电产品开发的日常工作中，AA规格碱性电池是最常接触的标准供电部件之一，做整机结构布局时，电池仓的尺寸公差、电极接触位置的预留、装取路径的干涉检查，都需要精准的电池三维模型作为设计基准，避免开模后出现装卡过紧、接触不良、极性反装等常见问题。这个模型还原了量产AA碱性电池的真实结构特征，整体为标准圆柱外形，外壳采用冷冲压成型的镀镍钢壳结构，表面做哑光金属质感还原，和市售常规碱性电池的外观质感一致，正极位置的凸起端帽做了精准的尺寸还原，端帽直径、凸起高度都符合通用电池的尺寸规范，负极位置的平底凹陷结构也做了细节刻画，能真实模拟电池装入仓体时的接触状态。从设计思路来看，这类标准件的建模核心不是做外观渲染，

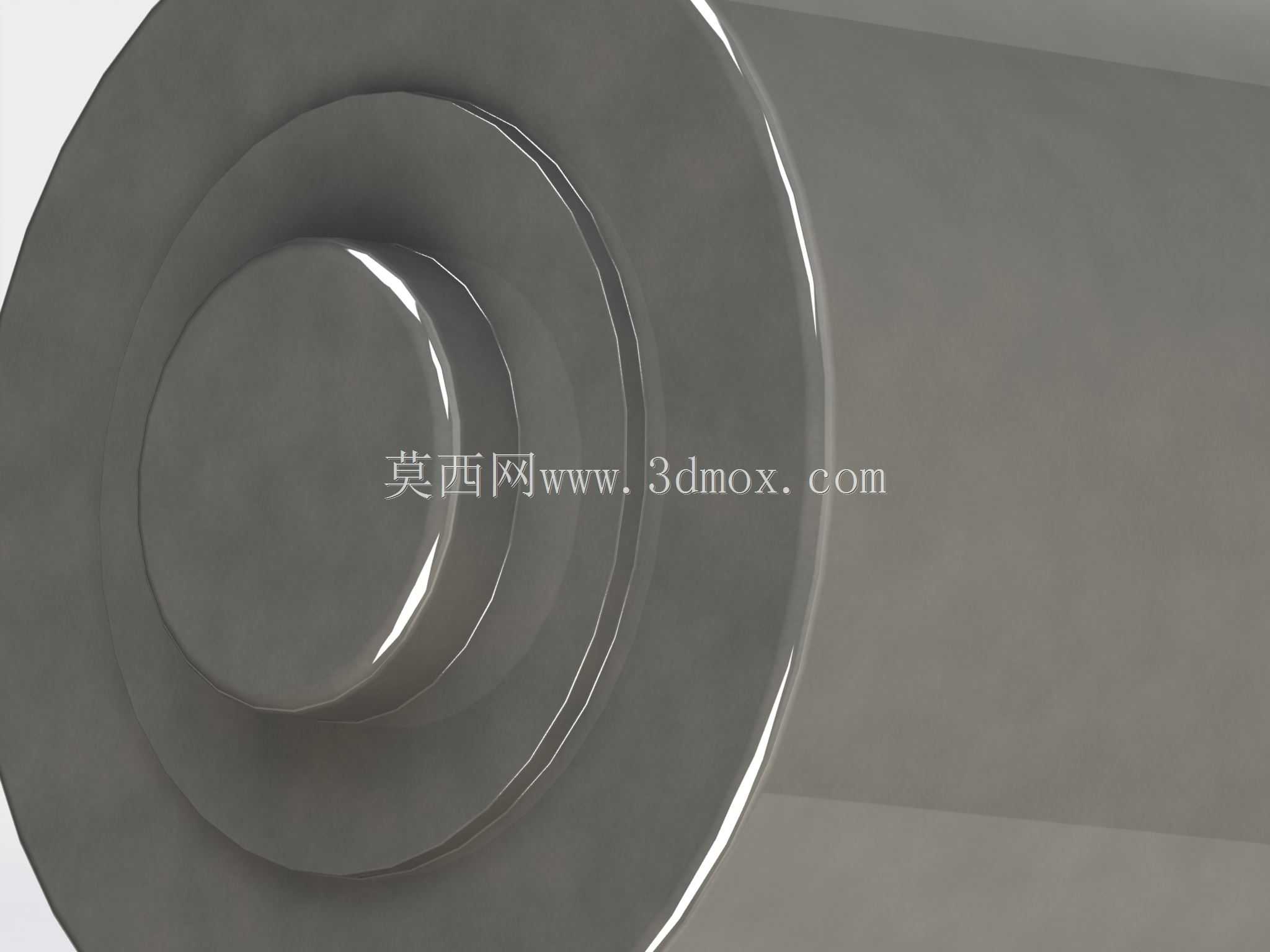

　　而是要服务于结构干涉检查与装配验证，建模时首先锁定AA电池的标准外形尺寸，总长度、外径都严格遵循通用干电池的尺寸公差带，保证模型导入各类消费电子、小型电动工具、工控手持设备的装配体时，能直接用于电池仓的尺寸匹配，不需要反复调整缩放比例。外壳部分做了等壁厚处理，还原真实碱性电池的钢壳厚度，内部虽然是电化学腔体，但做结构设计时不需要还原内部电芯结构，只需要保证外部装配尺寸的准确性，同时对正极端帽和钢壳的衔接位置做了圆角过渡处理，还原真实产品的冲压收口工艺特征，避免模型出现尖锐直角，和实际量产零件的工艺特征不符。从实际应用场景来看，这类电池模型的使用频率非常高，做手持测温仪、无线鼠标、电动玩具、便携万用表、

　　小型手电筒这类采用AA电池供电的产品时，结构工程师第一步就是导入标准电池模型，在装配环境下排布电池的安装位置，确定电池仓的内部净空尺寸，预留弹簧触点的压缩行程，同时要检查电池装入和取出的路径上有没有结构筋位、卡扣的干涉，还要根据电池正负极的位置，设计仓内的防反装结构，比如在负极对应位置做凸起限位，避免用户反装电池烧坏电路。很多新手设计师做电池仓时容易忽略电池的最大外径公差，把仓体内径做的刚好贴合电池名义尺寸，实际量产时因为钢壳的尺寸公差、外壳包皮的厚度偏差，很容易出现电池装不进去或者装入后晃动松脱的问题，用精准的三维模型做装配验证时，可以提前给仓体内壁预留合理的间隙，同时根据正极帽的凸起高度，调整正极接触片的弹性行程，

　　保证电池装入后正负极都能可靠接触，不会因为跌落、震动出现接触断电的情况。另外在做产品的跌落仿真、重心配平计算时，这个模型也可以赋予对应材质的密度参数，还原真实AA电池的重量，帮助工程师计算整机的重心位置，优化手持产品的握持手感，避免因为电池重量导致整机重心偏移，影响使用体验。建模时还考虑了不同软件之间的装配兼容性，模型的坐标系原点设置在负极端面中心，轴向和圆柱的中心轴线重合，导入装配体时可以直接通过同轴、端面重合的配合关系快速定位，不需要额外调整模型的基准位置，电极两端的特征做了独立的实体分区，后续做渲染或者工程图导出时，可以单独给端帽、钢壳赋予不同的材质属性，快速生成符合要求的产品示意图。在做电池仓的密封结构设计时，也可以借助这个模型检查密封圈的压缩量是否合理，电池盖闭合后和电池端面的间隙是否均匀，避免出现密封圈压合不到位导致的进水、进尘问题，尤其是户外使用的便携电子设备，电池仓的密封可靠性直接影响产品的环境适应性，精准的电池模型能帮助工程师在设计阶段就排查出密封结构的尺寸问题，减少后续样机试模的修改次数。
