大电流混合D-Sub连接器公母配对结构

　　这套混合功率型D-Sub连接器采用7W2针位布局，即2路大电流功率触点搭配5路小信号触点，公头与母座成对建模，完整还原了法兰安装式矩形连接器的装配关系。在工业控制柜、伺服驱动、电源模块、测试台架和老旧设备改造场景中，这类接口常被用来同时传递动力回路与低压信号：两根粗触点承担几十安级的主电源或负载电流，五根细触点负责启停、检测、使能或反馈信号，从而在一个面板开孔内完成多路连接，减少设备背板上的接口数量和布线混乱。

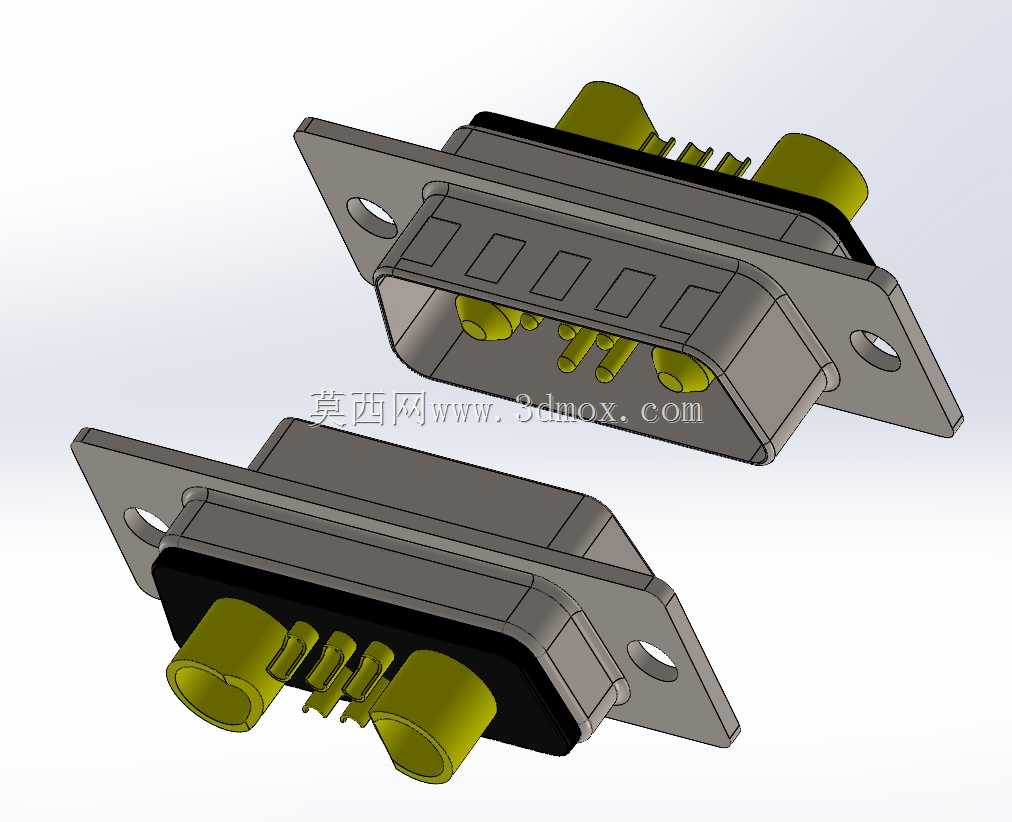

　　从外形看，产品延续经典D-Sub梯形防呆壳体，壳体两侧带安装法兰，法兰上预留沉头螺钉孔，可从面板正面或背面固定。梯形轮廓本身具有方向性，装配时不会反插；法兰外沿、壳体台阶和黑色密封/绝缘垫层之间的边界都按实际零件关系搭建，便于在机柜钣金开孔、连接器间距校核和线束走向检查时直接引用。粗功率端子位于接口两端，细信号端子集中在中部，这种排布让大电流路径尽量短、截面积充足，同时降低动力触点对信号针的干扰。

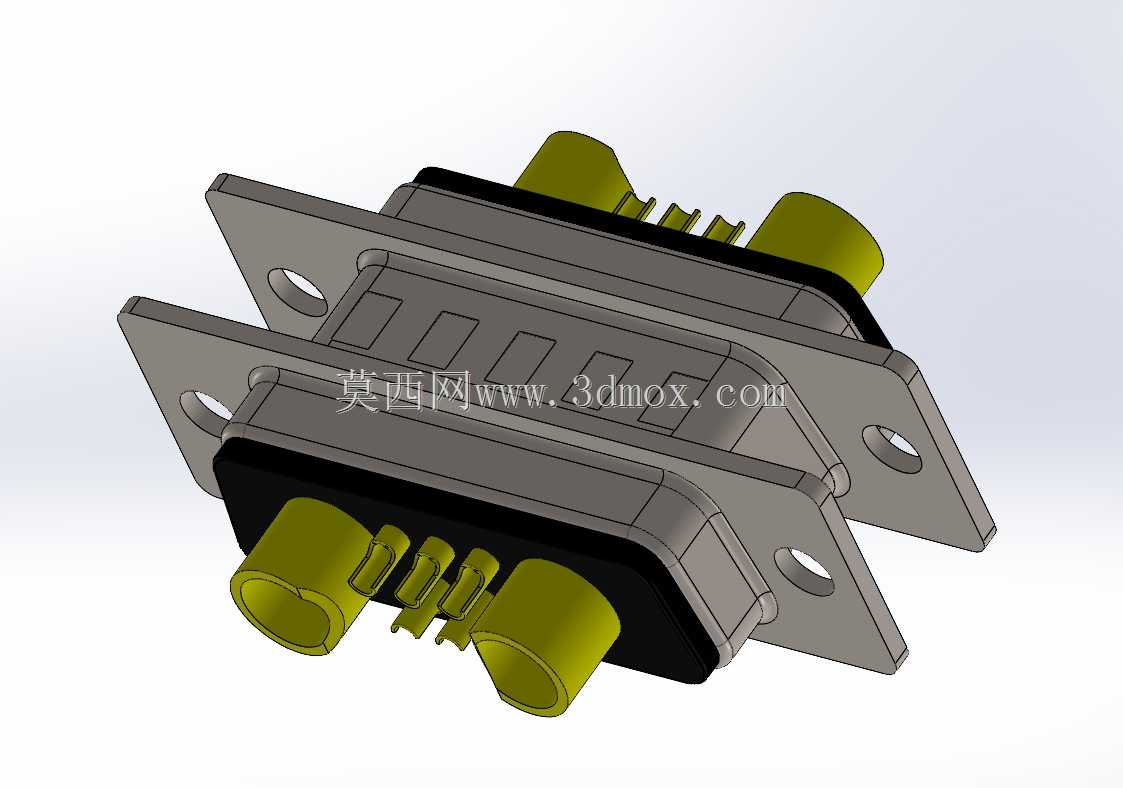

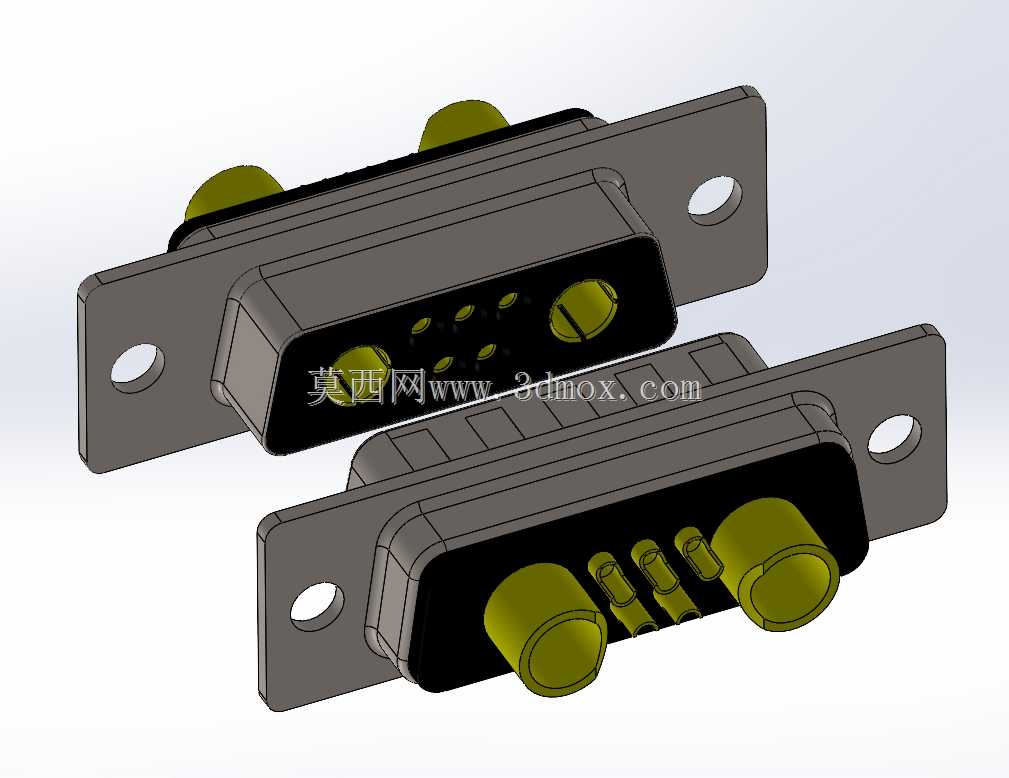

　　建模时把金属外壳、绝缘本体、功率插孔/插针、信号接触件以及安装法兰分开表达，能够清楚看到内部触点的伸出长度和相对位置。公母两侧对接后，外壳先形成机械导向，随后粗端子和细针按不同长度顺序接触，有利于带电插拔时的安全裕度。粗端子采用圆柱接触结构，端部带导向收口，接触面围绕导线压接区展开；细信号针保持密集排列，适合多芯控制线接入。外壳的冲压折弯形态、法兰圆角、梯形侧壁厚度和端子后方出线空间均有体现，不是单纯外观片体。

　　安装边界方面，重点不在追求某一厂家样本尺寸，而是把D-Sub面板连接的典型约束关系表达完整：法兰宽度决定相邻连接器的最小中心距，梯形壳体高度决定面板开孔范围，后方端子长度决定柜内预留深度，螺钉孔位置决定钣金孔位。进行设备布局时，不能只看正面接口轮廓，还要给插头尾部、导线弯曲半径、手拧螺钉或工具操作留出空间；若多个连接器并排布置，信号线缆与功率线缆宜分束走向，避免粗线径电源线把细线束压死。

　　结构设计思路上，该类连接器兼顾了标准化接口与混合载流需求。金属外壳提供机械防护和一定屏蔽作用，绝缘本体把不同电位触点隔离，法兰承担面板固定和插拔反力，接触件则分别按功率与信号两种工况设计。粗端子区域的材料壁厚、接触长度和焊接/压接筒尺寸要明显大于信号针，因为功率回路发热、温升和振动松动是主要矛盾；信号针区域则更关注针位间距、保持力和对接导向。对于需要频繁检修的设备，公母配对模型还可用于检查插拔过程中是否与外壳、线槽或相邻元件发生干涉。

　　在三维选型阶段，工程师可把该结构作为面板接口布置参考：先依据电流大小确定功率触点数量和线径，再依据控制信号数量确定信号针位，随后校核壳体开孔、法兰固定、尾部出线和插头插拔空间。相比圆形航空插头，混合D-Sub在平面面板上占用高度更小、针位识别直观、成本和加工便利性更好；相比普通信号D-Sub，7W2结构又能满足明显更高的载流需求。因此它特别适合电源箱、伺服放大器、工业电脑外设、电池管理设备、自动化产线控制盒以及需要动力与信号合并输出的机电装置。模型对公母配合、端子分区、法兰固定和内部绝缘关系的呈现，可为钣金开孔、连接器选型校核和线束装配提供直接的结构依据。
