基于CP2102N芯片的USB转UART串口转换板

　　在嵌入式开发、工业设备调试、小型智能硬件量产测试的场景里，串口通信始终是最稳定、调试成本最低的底层交互方式，而当下主流的个人电脑、工控主机大多已经取消了原生DB9串口接口，USB转串口转换板就成了连接上位机与下位机设备必不可少的中间转接硬件。这款转换板采用Silicon Labs的CP2102N作为核心转换芯片，相较于早期常用的CH340、PL2303等方案，CP2102N内置了时钟电路与上电复位逻辑，不需要外部额外搭配晶振与复位电路，能有效缩小板卡整体尺寸，同时芯片自带的USB2.0全速控制器支持最高1Mbps的波特率传输，在工业现场强电磁干扰的环境下也能保持稳定的通信误码率，不会出现老式转换芯片常见的丢包、断连问题。

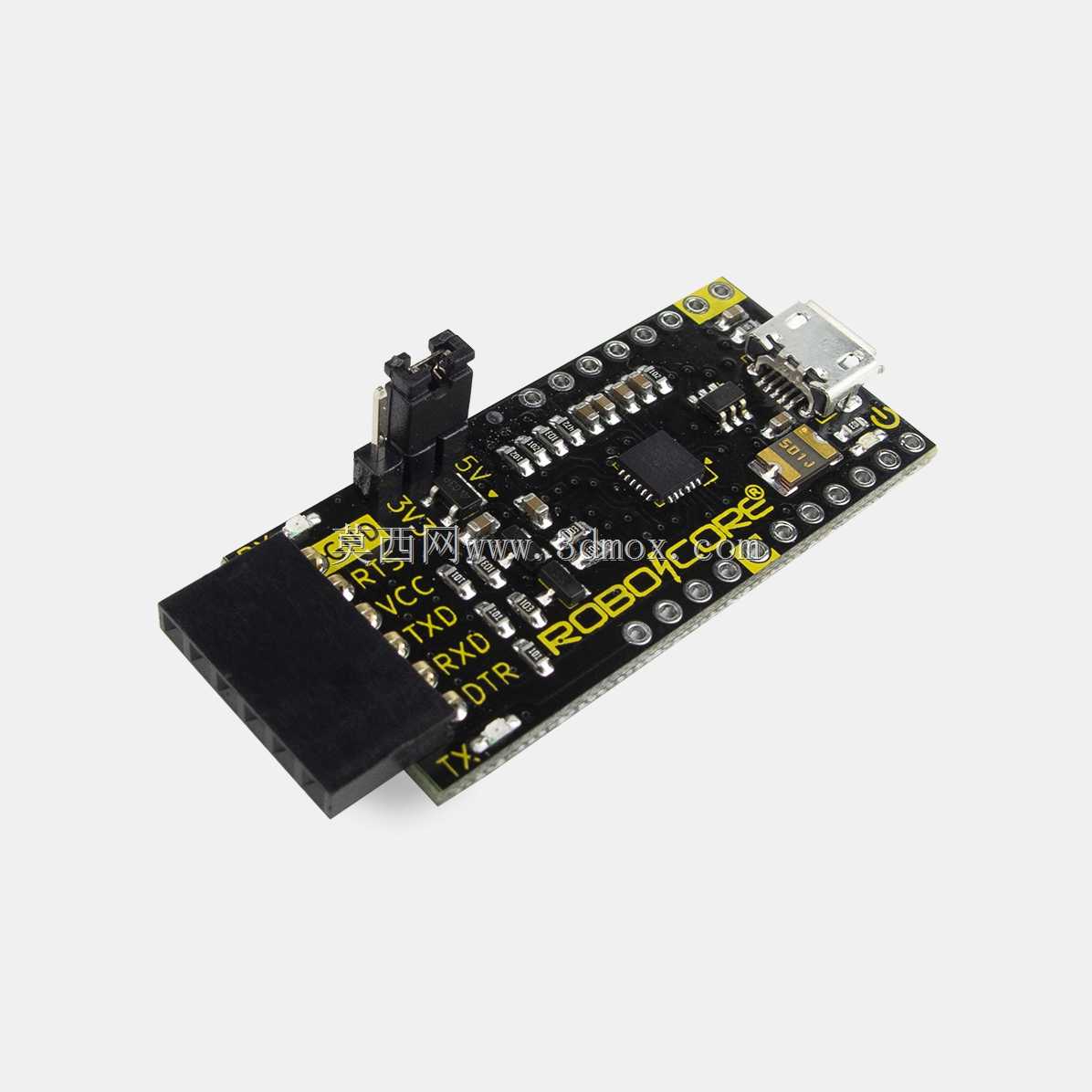

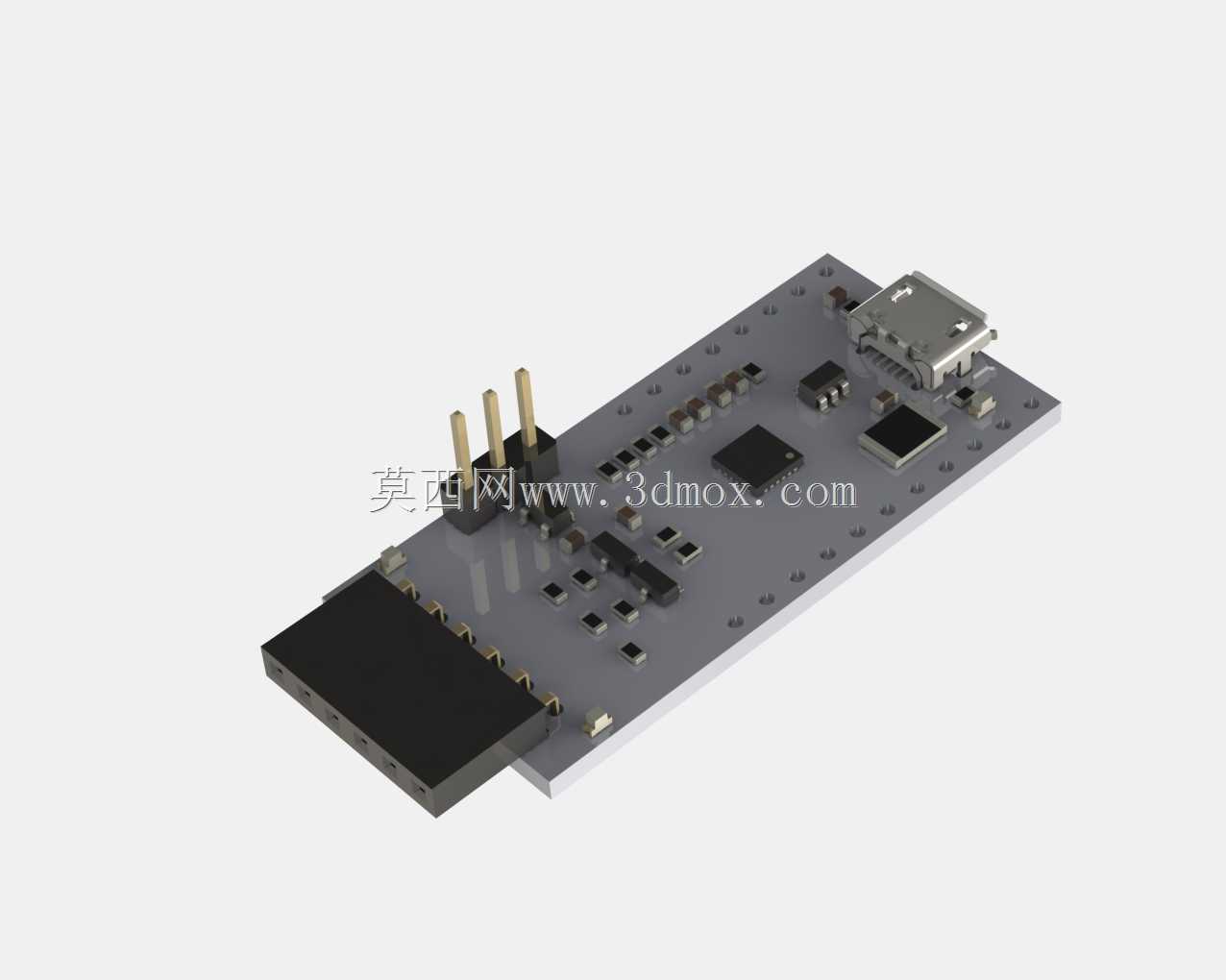

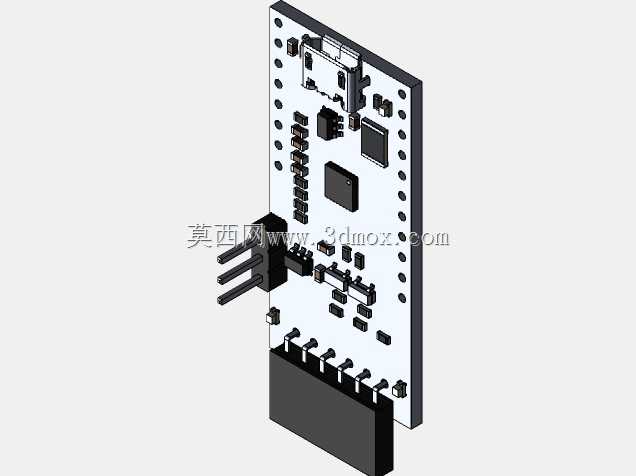

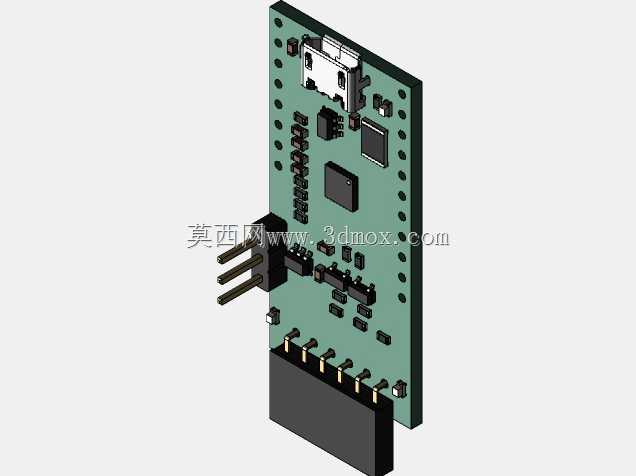

　　从板卡的设计思路来看，整体采用长条形PCB布局，USB接口端选用Micro USB座子放置在板卡短边的一端，匹配市面上绝大多数通用的Micro USB数据线，不需要定制特殊接口线缆；另一端引出标准2.54mm间距的排针，包含VCC、TX、RX、GND四个核心通信引脚，同时额外预留了3.3V与5V的电源选择跳帽位置，使用者可以根据对接的下位机设备电平要求，灵活切换输出电平，避免出现电平不匹配烧坏下位机主控芯片的问题。板卡上的电源路径做了独立的滤波处理，在USB输入端与芯片电源引脚之间都布置了0.1uF的陶瓷滤波电容，能有效滤除USB总线带来的电源纹波，在给低功耗传感器、小型单片机模块供电时，不会因为电源噪声导致通信异常。

　　安装边界方面，板卡整体厚度控制在1.6mm标准PCB厚度，排针引脚伸出板面的高度为11mm，USB接口的金属外壳突出板边2mm，整体板卡长度约60mm，宽度约20mm，既可以直接插在面包板上做原型开发使用，也可以通过板边预留的两个M2安装孔固定在设备外壳内部，作为设备的固定通信接口使用。在实际使用场景中，这款转换板可以覆盖绝大多数串口调试需求：给STM32、Arduino等开发板下载程序时，不需要额外配置复杂的驱动，主流Windows、Linux、macOS系统都自带CP2102N的官方驱动，插上就能自动识别端口；在工业设备调试时，可以连接PLC的串口通信端口，实时读取设备运行的寄存器数据，不需要拆开设备机柜找原生串口接口；在小型智能硬件的量产测试环节，这块转换板可以直接集成到测试工装里，作为上位机测试软件与待测试产品的通信桥梁，稳定传输测试指令与测试结果数据。

　　板卡的元器件布局做了合理的分区，高压与信号路径完全分开，USB接口的金属外壳直接连接PCB的铺地，能有效泄放静电，避免冬天干燥环境下人体静电打坏转换芯片；核心芯片放置在板卡中间位置，周围没有布置过高的元器件，既方便后期维修更换芯片，也能保证芯片散热，长时间连续通信不会出现芯片过热导致的波特率漂移问题。排针的引脚顺序做了丝印标注，每个引脚的功能都清晰印在PCB板面上，新手使用者也不会接错TX与RX的线序，减少调试时的接线错误概率。相较于市面上常见的塑封外壳封装的USB转串口模块，这种裸板设计的转换板灵活性更高，既可以外接杜邦线连接不同接口的设备，也可以直接焊接在定制的载板上，作为定制设备的集成通信模块使用，不需要额外做结构适配。
