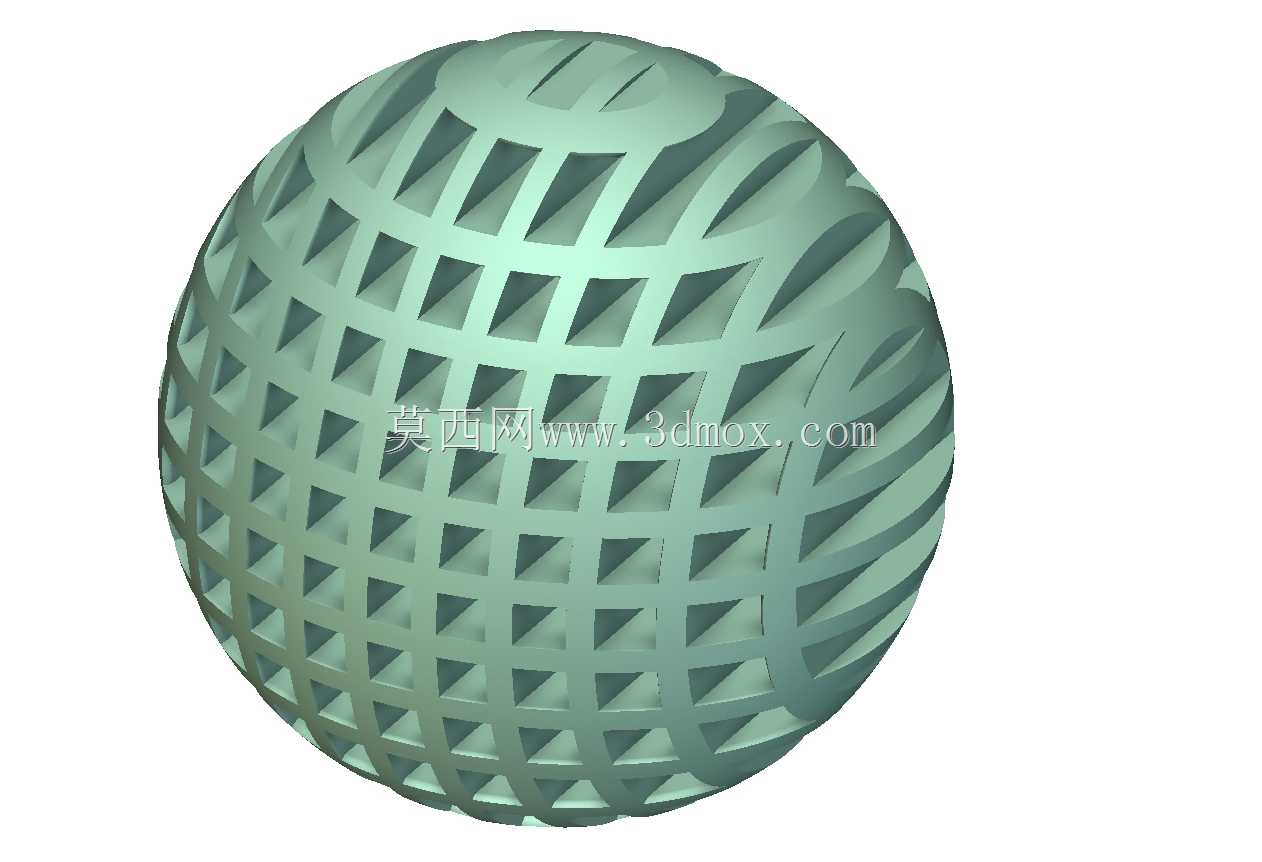

60mm直径蜂窝晶格镂空球体结构设计

　　这款蜂窝晶格镂空球体的设计，最初是面向轻量化功能构件的验证需求展开的，在做结构方案推演的时候，最先敲定的是60mm的球体基准外径，这个尺寸边界是综合了多场景适配性确定的——既可以作为小型流体设备中的匀流填充构件，也能作为缓冲吸能模块的核心单元，甚至可以直接用作文创展示、教具演示的实体样件，不需要额外做尺寸缩放就能适配多数小型试验台的装夹空间。设计过程中没有采用传统的实体球体掏孔方案，而是直接将蜂窝晶格的拓扑结构映射到球面曲率上，每一处镂空的格构筋条都沿着球面法向做等厚偏移，保证整个球体各个位置的结构刚度均匀，不会出现局部筋条过薄导致的应力集中问题。从实际工程应用的角度看，这种蜂窝格构的球面结构有几个很突出的优势：

　　首先是镂空率控制在合理区间的前提下，整体重量比同直径实体球体降低60%以上，对于有减重需求的航空航天内饰构件、无人机配重缓冲件来说，这个减重幅度有很高的实用价值；其次是蜂窝结构本身的吸能特性，当球体承受径向冲击载荷的时候，格构筋条会逐层发生塑性变形，把冲击能量均匀耗散到整个球面结构上，不会像实体结构那样出现局部碎裂崩飞的情况，在小型缓冲限位装置里可以作为接触端的缓冲头使用，替代传统的橡胶缓冲垫，耐老化性能和载荷一致性更好。在做结构拓扑映射的时候，特意调整了蜂窝单元的排布角度，让每个六边形格孔的边都顺着球面的主应力线方向排布，避免出现筋条垂直于应力方向的薄弱截面，同时格孔的尺寸做了统一约束，保证3D打印成型的时候不需要添加额外支撑，

　　无论是光固化还是熔融沉积工艺，都能直接打印成型，后期只需要简单去除表面毛刺就能使用，不需要做二次机加工。安装边界上，因为球体本身是完全对称的结构，不需要额外设计定位基准，使用的时候可以直接通过球面过盈配合装夹到对应安装座里，也可以在球体任意位置加工螺纹孔作为连接点，对称结构不会带来附加的偏心载荷，对于高速旋转的匀流构件来说，这个对称特性可以有效降低动平衡校正的工作量。另外这种均匀镂空的结构在流体场景里也有独特的作用，当球体放置在流体管路中时，流体穿过蜂窝格孔的时候会被均匀分割成多股小流束，有效降低湍流的产生，在小型静态混合器、曝气装置的核心构件选型里，这种结构比传统的穿孔板匀流效果更好，压损也更低。

　　设计过程中也做了结构刚度的仿真验证，在100N的径向点载荷下，球体的最大变形量控制在0.2mm以内，完全满足多数小型功能构件的刚度要求，筋条的厚度根据不同的使用场景可以做参数化调整，如果是用于承重场景可以适当加厚筋条，如果是用于展示或者过滤场景可以减薄筋条提升镂空率，整个结构的参数是全关联的，调整基础参数就能快速生成不同尺寸、不同镂空率的衍生结构，不需要重新做拓扑排布。和传统的焊接拼接镂空球不同，这种一体化晶格结构没有拼接焊缝，不存在焊接应力导致的变形问题，整体结构的一致性更好，批量生产的时候尺寸偏差可以控制在0.1mm以内，对于有装配精度要求的场景适配性更强。在做手板验证的时候，分别用尼龙和光敏树脂做了打印测试，薄壁位置没有出现缺料、断裂的问题，表面质量可以达到Ra6.3的水平，不需要额外做抛光处理就能直接使用，如果是用于金属3D打印的场景，也不需要调整结构参数，不锈钢、铝合金材料都可以直接成型，成型后的球体承压能力可以提升3倍以上，能够满足工业场景的载荷要求。
