GE喷气发动机支架优化设计结构展示

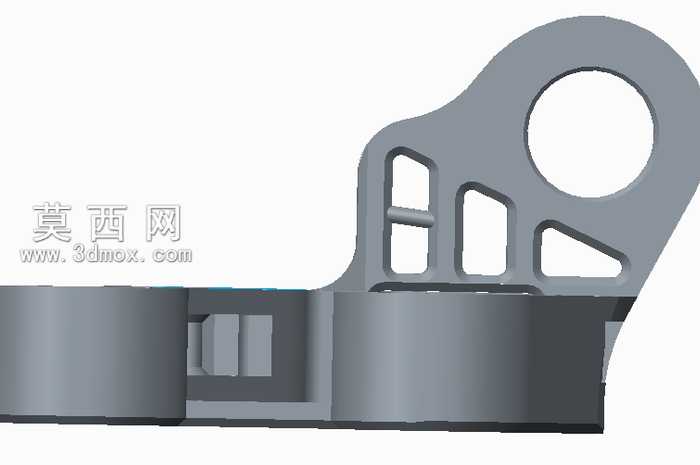

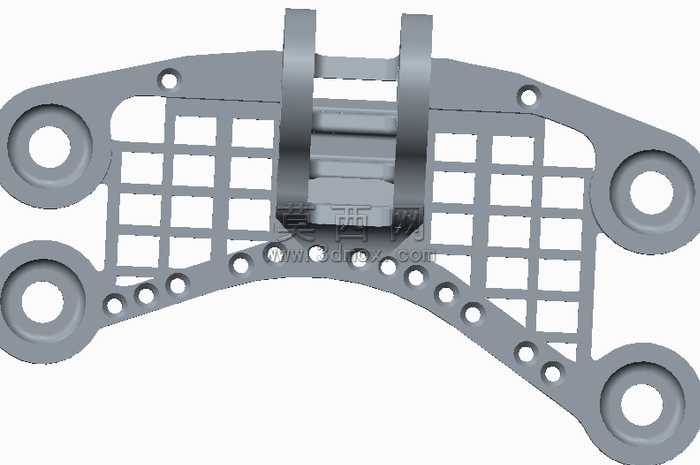

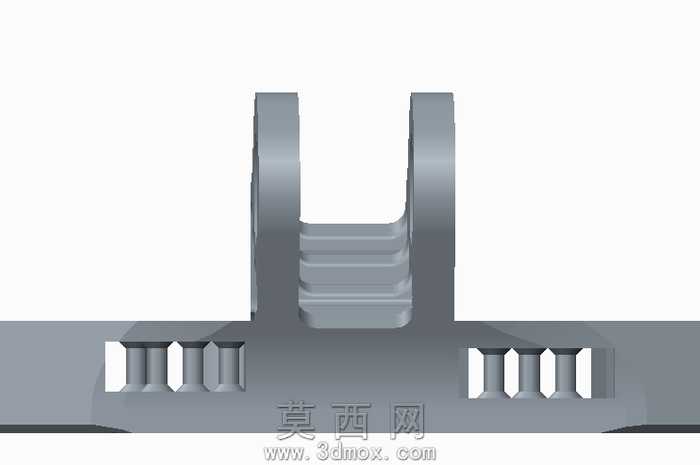

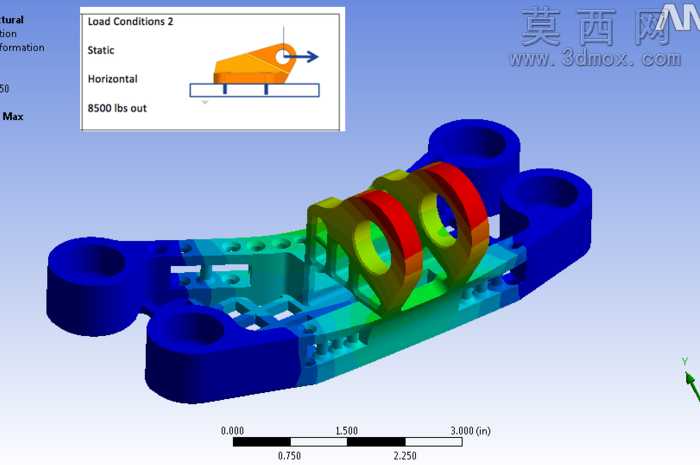

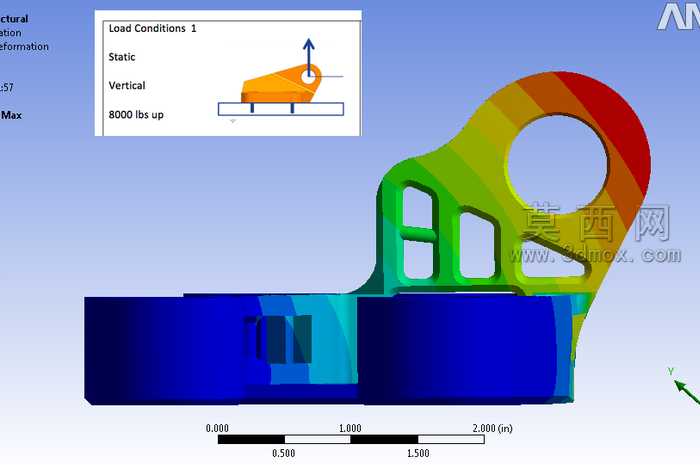

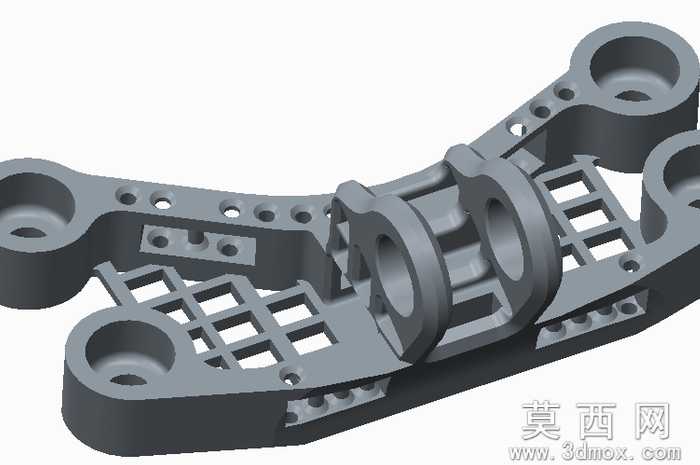

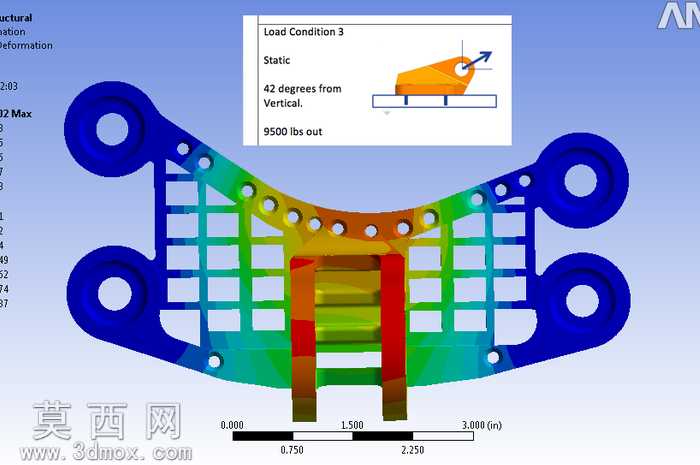

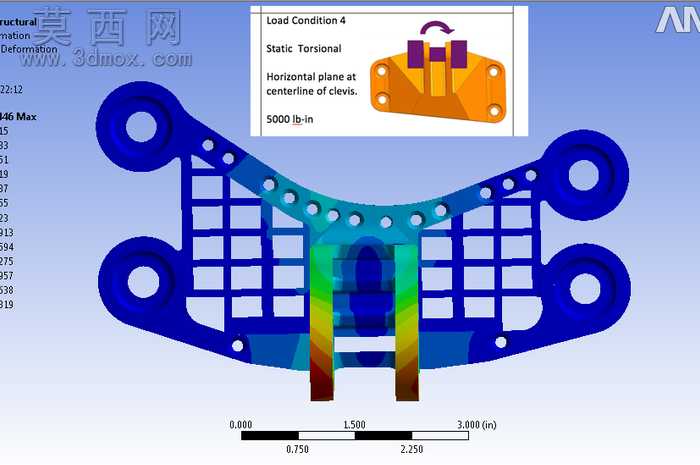

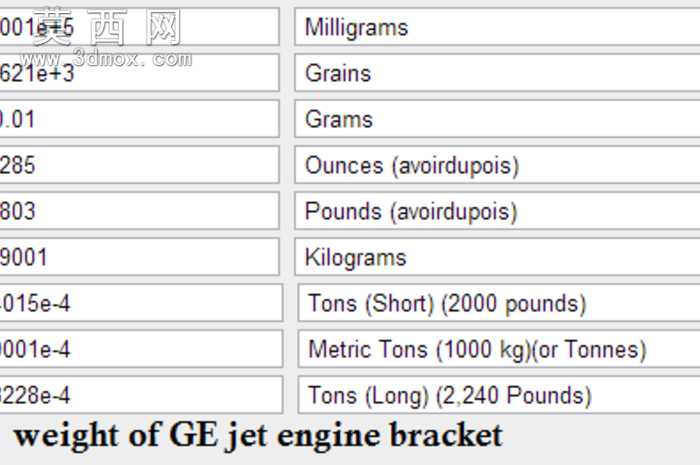

本作品为GE喷气发动机支架的优化设计三维模型，建模阶段围绕航空发动机支架的实际安装定位需求展开，首先精准还原支架与发动机、机身连接端的安装孔位尺寸，保证两端筒状安装结构的同轴度、孔径公差完全匹配实际装配要求，主体承力框架采用一体化拓扑优化思路构建，摒弃传统实心支架的冗余材料布局，在框架区域设计多组镂空减重结构，在不削弱整体承力性能的前提下实现重量的大幅降低，最终成品重量仅为490g，较初始设计实现76.11%的减重幅度，充分满足航空零部件轻量化的核心设计要求。模型渲染阶段采用有限元应力云图的可视化呈现方式，以蓝、青、绿、黄、红的渐变色阶直观展示不同载荷工况下支架各区域的应力分布状态，蓝色区域对应低应力区，为主要的材料去除优化区域，红黄色区域对应高应力集中区，为结构强化的核心部位，材质表现上区分金属基体的哑光质感与应力云图的半透明叠加效果，清晰展现内部承力筋条的布局走向。结构设计上，支架两端设置四个带通孔的柱状安装座，用于实现与相邻部件的螺栓紧固连接，中部承力区域设计多道交错分布的加强筋，筋条走向完全匹配载荷传递路径，避免出现应力突变的直角过渡结构，所有转角位置均做圆角顺滑处理，降低应力集中系数。设计过程中针对四类典型水平静态载荷工况开展仿真验证，分别模拟8500lbs向外拉力等实际工作中的受力场景，通过Ansys14完成多轮迭代计算，精准获取每一类载荷下的最大应力数值，其中载荷步1最大应力483.2Mpa、载荷步2最大应力590.2Mpa、载荷步3最大应力463.3Mpa、载荷步4最大应力365.7Mpa，所有工况下的应力值均控制在材料许用应力范围内，在实现极致轻量化的同时完全满足结构强度要求，兼顾减重效果与服役可靠性，可为航空发动机支架的轻量化设计提供直观的参考依据，模型附带的STEP/IGES通用格式文件可支持不同三维软件的导入编辑，方便后续开展进一步的细节调整与仿真验证工作。
