V型十二缸汽车发动机内部结构三维设计

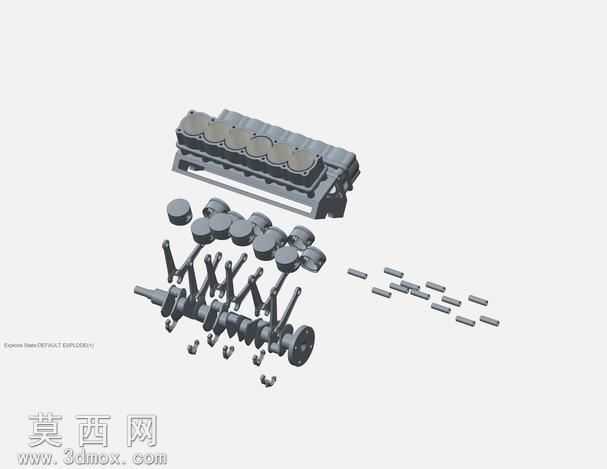

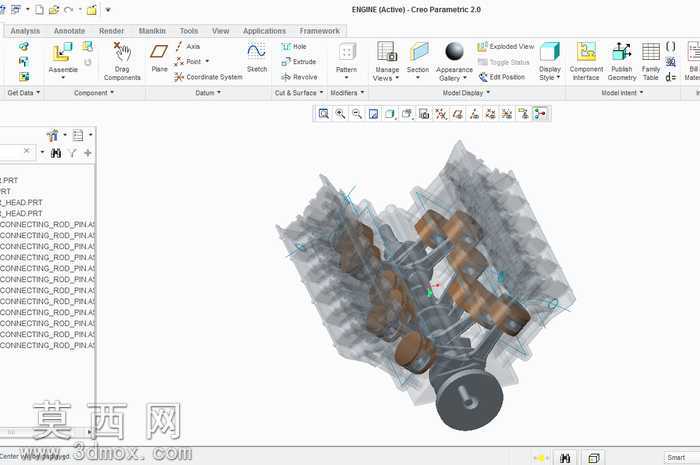

本作品为V型十二缸内燃机的三维结构建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成单个零部件的参数化建模，再按照实际装配约束关系完成整机总装。建模阶段首先梳理V12发动机的核心结构逻辑，V型布局的两列气缸呈60度夹角排布，能够在保证大排量输出的同时缩短整机长度，优化动力舱空间适配性。零部件建模环节，针对活塞部件，精准还原其裙部型线、活塞环槽、销座的结构特征，保证活塞与气缸壁、活塞销的配合尺寸符合设计规范；针对曲轴部件，按照V12发动机的点火顺序设计曲柄销的相位角度，还原主轴颈、曲柄臂、平衡重的完整结构，平衡重的造型经过参数化调整，可抵消曲轴高速旋转时的往复惯性力与旋转惯性力，提升整机运转平顺性；针对连杆部件，还原杆身的工字型截面结构，兼顾结构强度与轻量化需求，大小头的轴瓦安装位、油道开孔均做了精细化建模，还原真实润滑路径。气缸体部分采用透明化视觉处理，在装配体模式下设置半透明材质属性，无需拆解模型即可直观观察内部曲柄连杆机构的运动空间与装配关系，所有金属部件均赋予对应的金属材质，区分铸铁缸体、钢制曲轴、铝合金活塞的材质视觉差异，表面粗糙度、金属反光参数经过反复调试，还原真实机械部件的质感。建模过程中严格遵循机械设计的配合公差逻辑，活塞与气缸壁保留合理的间隙模拟配缸间隙，曲轴主轴颈与缸体主轴承座设置同轴度约束，连杆大小头分别与活塞销、曲柄销设置转动副约束，可在软件运动仿真模块下模拟曲轴旋转带动活塞往复运动的完整工作过程，清晰展示进气、压缩、做功、排气四个冲程中各部件的运动配合关系。整体模型完整还原了V12发动机核心的曲柄连杆机构结构，省略了外围附件以突出核心动力结构的展示效果，结构逻辑清晰，建模精度满足结构展示、原理教学的使用需求，可直观展现大排量V型发动机的布局优势与内部机械结构的运作逻辑。
