带齿轮减速结构的5V直流电机设计

　　在小型自动化执行机构、桌面级创客设备、智能玩具传动系统、小型教具驱动单元这类对安装空间有严格限制、同时对输出扭矩有明确要求的场景里，普通直出轴的微型直流电机往往无法同时满足低转速、大扭矩的输出需求，带齿轮减速组的一体式直流电机就成了这类场景下的首选驱动部件。这款5V齿轮减速直流电机的设计，从一开始就瞄准了紧凑安装空间下的动力输出需求，没有采用电机外接独立减速箱的分体式结构，而是将减速齿轮组直接集成在电机的输出端壳体内，大幅缩减了整体的安装长度，避免了分体装配带来的同轴度误差、连接松动等潜在问题。从结构设计逻辑来看，这款电机的减速组采用了平行轴直齿齿轮传动布局，每一级齿轮的模数、齿宽都经过匹配计算，在有限的壳体内径空间里，

　　通过多级减速比的搭配，把电机转子端的高转速低扭矩输出，转换为输出轴端的低转速大扭矩动力，适配那些不需要过高转速、但需要足够牵引力或者扭转力的负载场景，比如小型传送带的驱动轮、智能小车的动力轮、机械锁具的执行机构、小型升降台的驱动单元这类应用。在外形尺寸与安装边界的设计上，这款电机的壳体采用了规整的近似矩形结构，而非传统圆形电机的柱形外壳，壳体两侧预留了带安装孔的固定耳，安装孔的位置、孔径都做了统一的尺寸规范，设计人员在做整机结构布局的时候，可以直接通过这两个固定耳用螺丝将电机锁在安装基板上，不需要额外设计定制的电机固定抱箍，既减少了整机的零件数量，也能保证电机安装后的定位精度，避免运行过程中出现移位、振动的问题。输出轴的位置、轴径、

　　伸出长度都做了标准化的尺寸设定，能够直接匹配市面上常见的小型传动轮、齿轮、摇臂等外接执行零件，不需要额外做轴的转接加工，降低了选型后的二次设计工作量。从功能特性的角度来说，5V的额定供电电压让这款电机可以直接兼容常见的USB供电、单片机开发板IO供电、小型锂电池供电等常见的低压供电场景，不需要额外搭配升压或者降压的电源模块，简化了整套驱动系统的电路设计。集成式的齿轮减速组在装配时就已经做好了齿轮间隙的调整、润滑脂的填充，出厂状态下就可以直接投入使用，不需要使用者自行拆解减速箱做调整，也避免了自行装配减速组时容易出现的齿轮啮合过紧导致运行卡滞、啮合过松导致回程间隙过大的问题。在实际选型应用的时候，

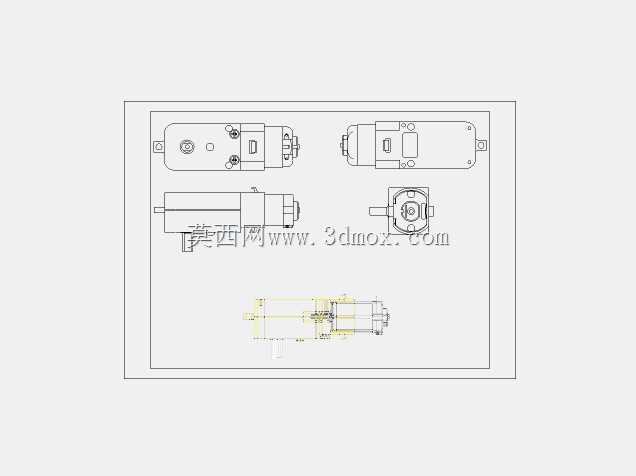

　　结构设计人员可以直接参考这款模型的外形尺寸、安装孔位、输出轴位置来做整机的结构布局，不需要反复测绘实物的尺寸，能够大幅缩短结构设计阶段的测绘、建模时间，也能避免手动测绘带来的尺寸误差，导致后续开模或者零件加工完成后出现电机装不上、输出轴对位不准的问题。在设计思路上，这款电机没有追求过高的参数冗余，而是针对小型低压驱动场景的实际需求做了结构优化，把所有的功能结构都集成在最小的壳体空间内，既保证了动力输出的性能满足场景需求，也尽可能压缩了自身的体积和安装占用空间，适配小型化设备的设计趋势。同时，规整的外壳结构也让设备的外观设计更容易处理，不会因为圆形电机的弧面外壳导致设备外壳需要做特殊的避让结构，能够让整机的外观更加规整简洁。在传动结构的细节处理上，每一级传动齿轮的轴孔都做了对应的耐磨设计，减速箱的壳体上对应齿轮轴的位置做了定位凸台，保证齿轮轴安装后的同轴度，减少电机长时间运行后的齿轮磨损，提升整体的使用寿命。输出轴的端部做了平面切削处理，当外接传动零件锁紧在轴上的时候，能够避免传动件和输出轴之间出现相对转动，保证动力传输的可靠性，不会因为长时间正反转切换出现轴和传动件打滑的问题。
