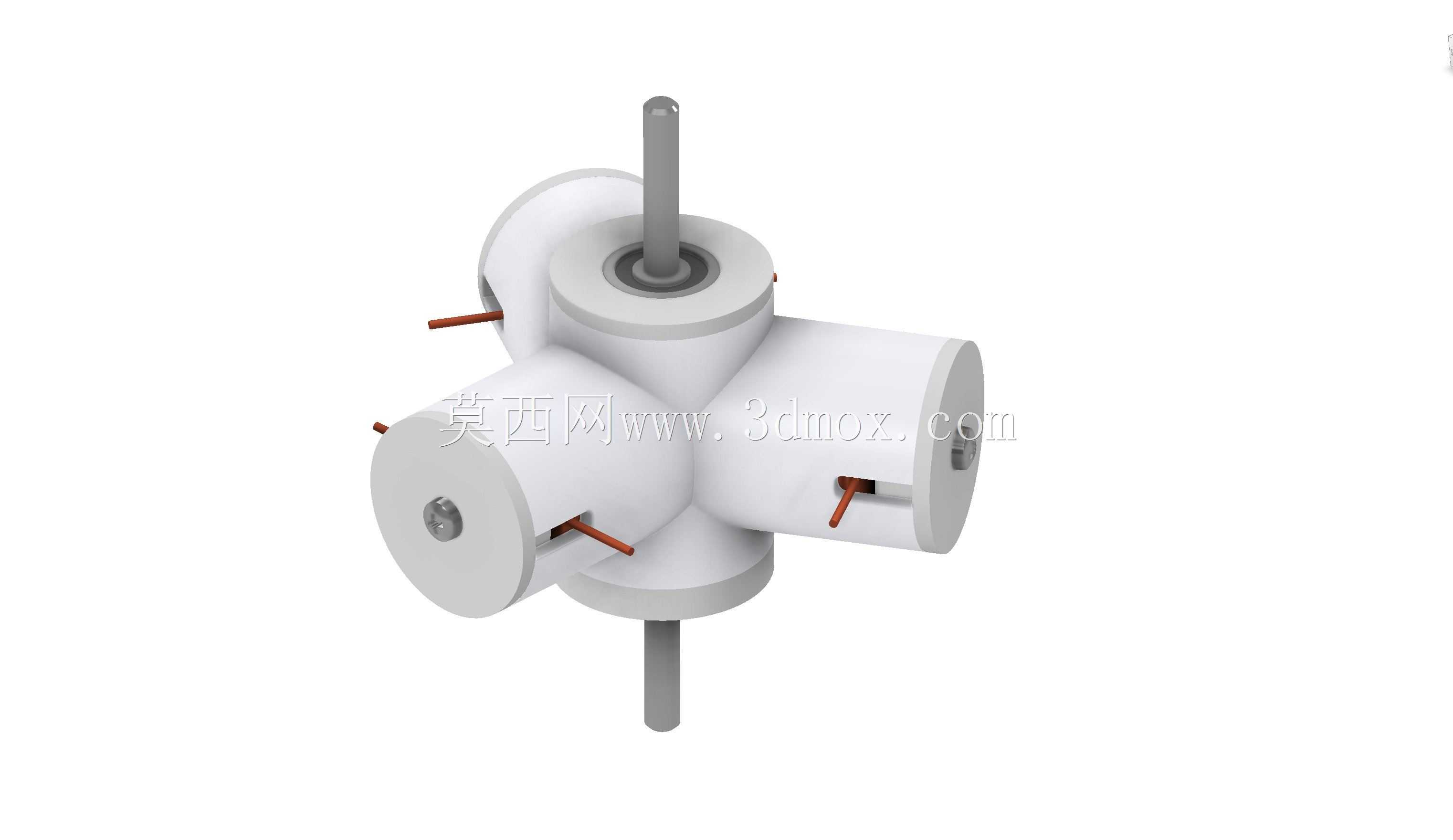

可3D打印自制无刷直流电机结构

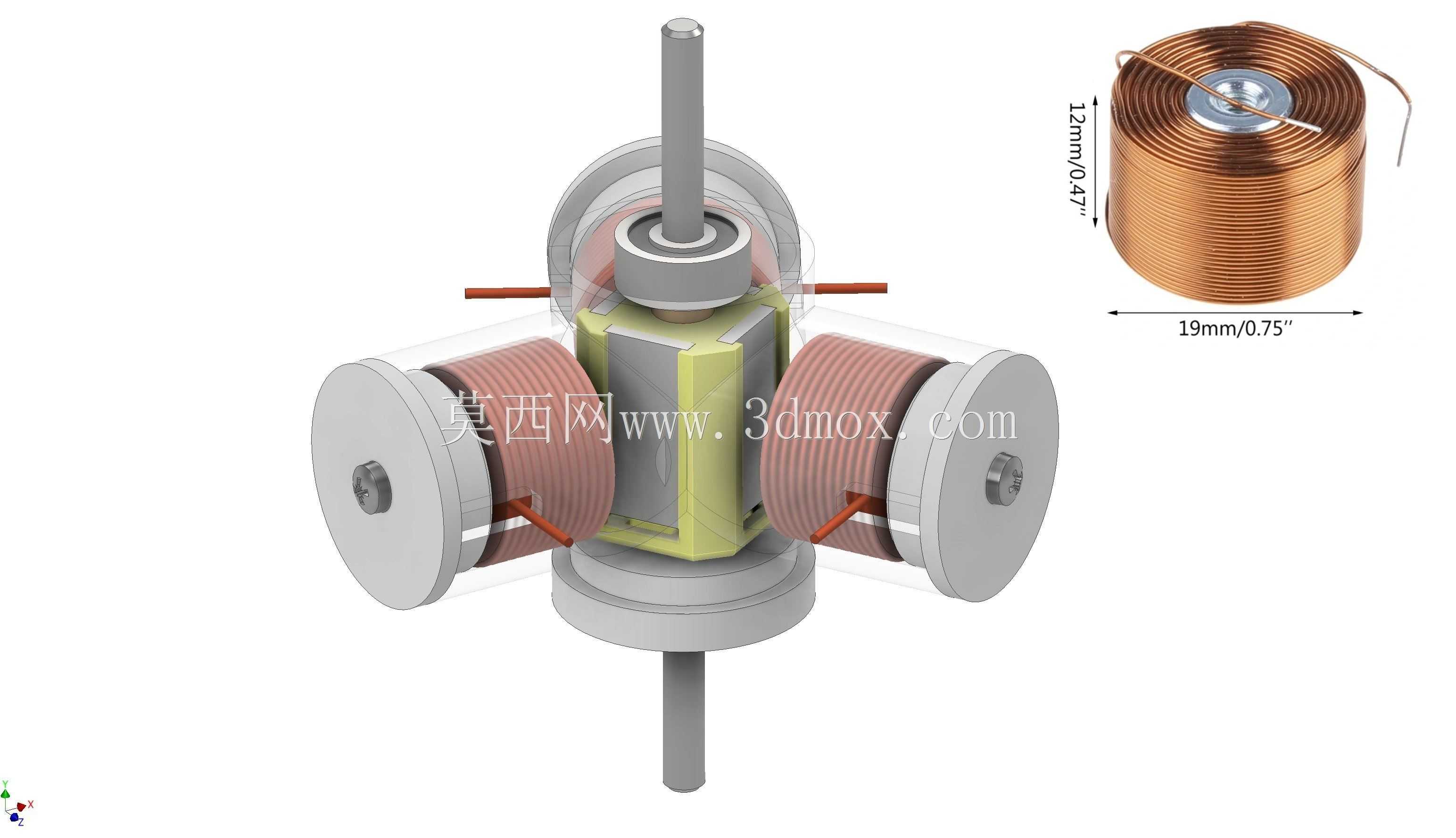

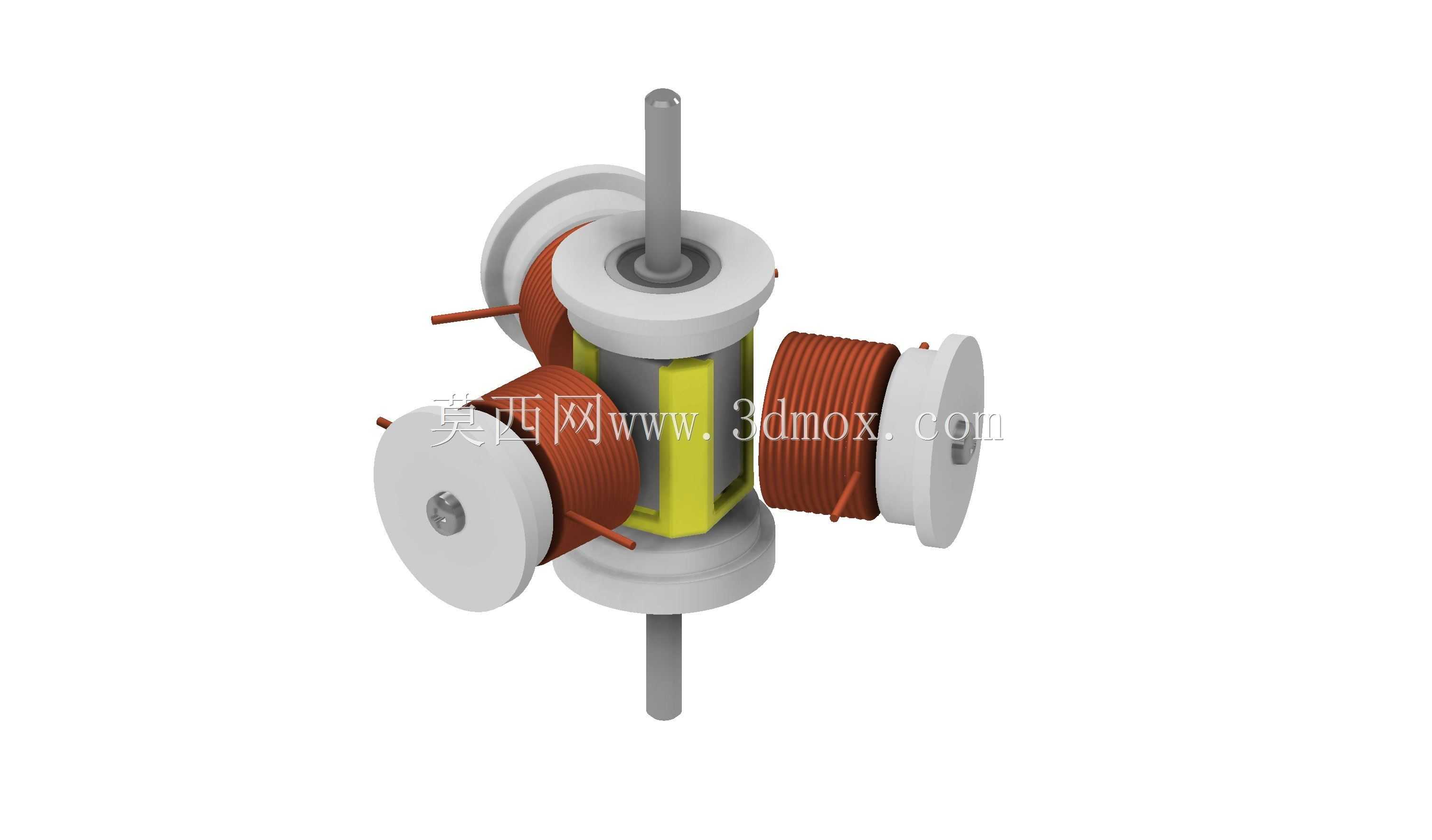

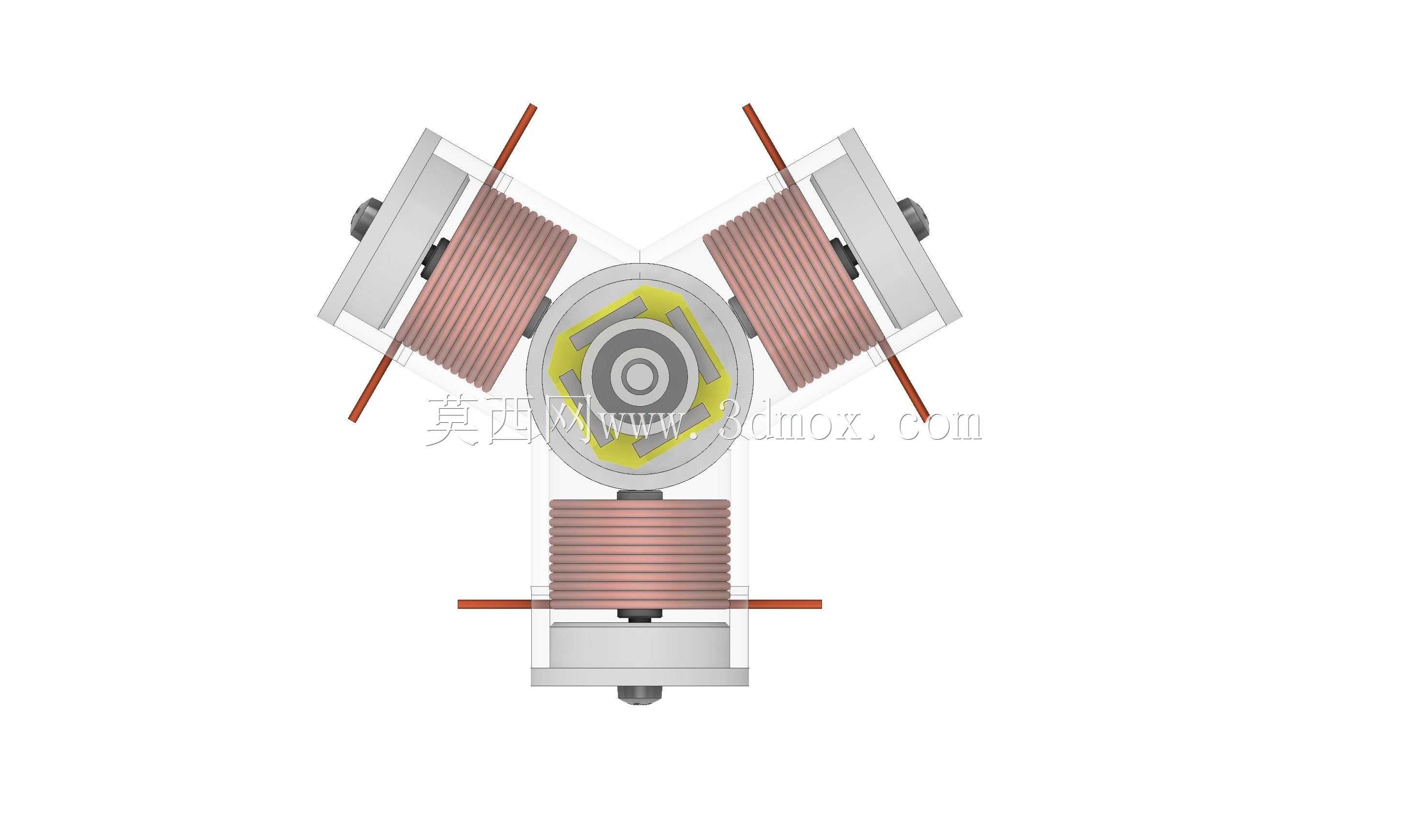

　　这款无刷直流电机结构适配桌面级3D打印制作需求，核心围绕电磁学实验场景设计，可用于教学演示、DIY创客项目以及小型动力装置的原型验证。转子部分采用钕磁铁作为励磁源，相比传统铁氧体磁铁能够提供更强的磁场密度，在相同线圈输入功率下可输出更高的转矩，适配低电压供电的小型实验场景，无需复杂的驱动电路即可直观演示无刷电机的运转原理。定子部分采用三线圈对称布局，铜线圈绕制在3D打印的绝缘骨架上，线圈产生的交变磁场与转子钕磁铁的恒定磁场相互作用，推动转子持续旋转，结构上预留了线圈出线的走线槽，避免绕线过程中出现导线干涉、绝缘破损的问题。

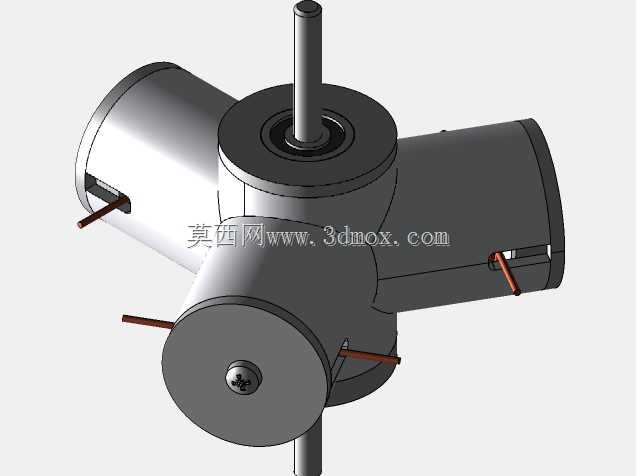

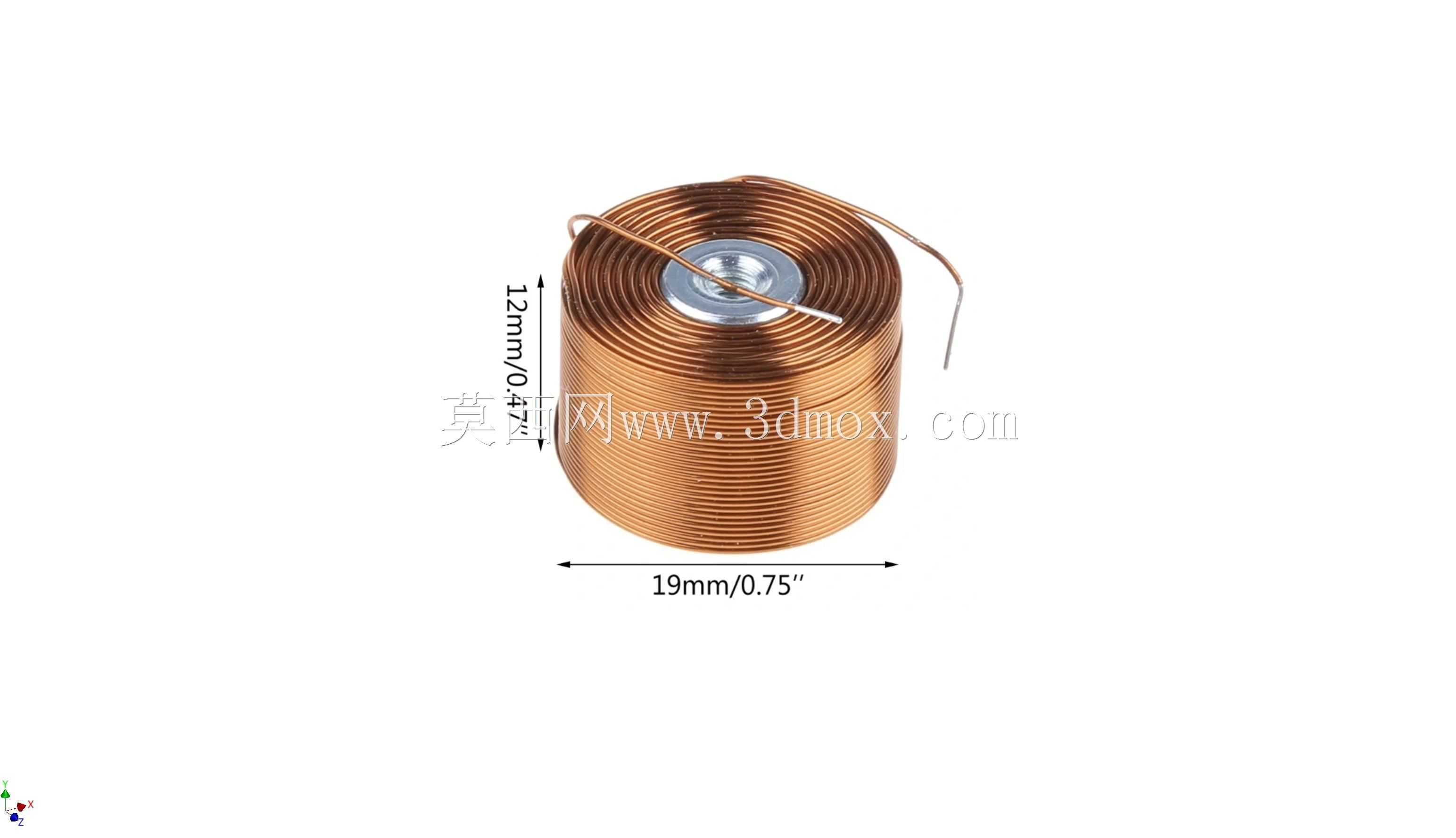

　　从尺寸边界来看，单个励磁线圈的外径为19mm，轴向高度为12mm，整体电机装配完成后径向最大尺寸不超过60mm，输出轴采用标准直径的金属光轴，两端伸出定子壳体的长度可根据实际安装需求调整，轴与转子铁芯的配合采用过盈加胶粘的固定方式，既满足3D打印件的加工精度限制，又能保证高速旋转时的连接可靠性。端盖部分同样采用3D打印制作，预留了轴承安装位，可适配标准微型轴承，降低转子旋转时的摩擦阻力，端盖与定子主体通过螺栓连接，方便后期拆解调整线圈匝数、更换不同磁能积的钕磁铁，测试不同参数下的电机运转特性。

　　设计过程中充分考虑了3D打印的工艺特性，所有结构件均采用无支撑或易去除支撑的设计，打印层厚可设置在0.2mm，无需高精度打印设备即可完成制作，打印材料可选用常规PLA或PETG，其中PETG材料的耐温性能更好，可承受线圈长时间通电产生的温升，避免结构件受热变形。线圈绕制参数可根据实际供电电压调整，低电压场景下可适当减少线圈匝数、选用更粗的漆包线，降低线圈内阻提升电流承载能力，高电压场景下则增加线圈匝数，避免电流过大导致线圈过热烧毁。

　　实际应用中，这款结构除了用于电磁学原理演示外，还可作为小型桌面装置的动力源，比如搭配简易电调驱动小型风扇、微型传送带等负载，也可用于创客教学中让学习者直观理解无刷电机的工作原理、磁场相互作用规律，相比市售成品电机，自制过程可完整参与从零件打印、线圈绕制到装配调试的全流程，更利于掌握电机的核心结构逻辑。结构上还预留了磁悬浮线圈的安装位，可拓展速卖通磁悬浮演示功能，在转子高速旋转时通过附加线圈的磁场作用抵消部分轴向载荷，进一步降低端盖轴承的摩擦损耗，直观展示磁悬浮支承的技术原理。装配过程中需注意转子钕磁铁的磁极方向，相邻磁铁需按N/S交替排布，避免磁极同向导致电机无法启动或运转抖动，线圈绕制方向也需保持一致，确保三个线圈产生的磁场相位差符合无刷电机的驱动要求，通电前需检查线圈与定子骨架之间的绝缘，避免漆包线破损导致短路。
