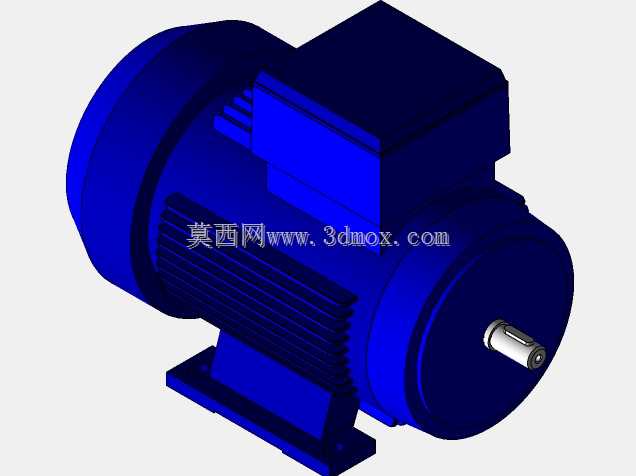

SolidWorks搭建的卧式异步电动机三维结构

　　在常规工业产线的动力配套环节，这类卧式电动机是应用覆盖度极高的动力输出部件，从普通机床的主轴进给辅助驱动、小型输送线的辊筒动力输入，到风机、水泵类通用流体设备的动力源，都能见到同结构电机的应用场景。做这类电机的三维建模时，首先要锚定实际安装的边界条件，不能只追求外观形似而忽略工程实用性：底部的安装脚座是核心安装基准，两个平行的安装脚需要预留标准的螺栓过孔位置，孔距要匹配常规同功率段电机的安装尺寸规范，保证建模完成后导出的工程图能直接对接设备安装板的开孔设计，不会出现安装干涉的问题。从结构拆分来看，这个模型还原了电机的几个核心功能段：最外侧的端盖部分，前端盖要预留输出轴的伸出孔位，同时内置轴承位的安装空间，

　　建模时要注意端盖止口与机壳的配合公差，实际生产中止口的配合精度直接影响电机转子的同轴度，要是同轴度偏差过大，电机运行时会出现异常振动、噪音超标的问题，所以建模时止口的配合面要做同轴度约束，不能随意绘制尺寸。机壳部分的散热筋是容易被忽略的细节，很多新手建模时会随便画几条凸起应付，但实际散热筋的排布方向、筋条高度、筋间间距都和电机的温升控制直接相关，这个模型里的散热筋沿机壳轴向平行排布，符合卧式电机自然风冷的散热逻辑，电机运行时转子带动的风叶产生的气流能顺着筋间沟槽快速带走热量，避免绕组过热绝缘老化。顶部的接线盒结构，建模时还原了盒体与机壳的连接凸台，实际应用中接线盒的进线口要匹配电缆防水接头的安装尺寸，盒内要预留接线端子的安装空间，

　　这个部分的尺寸如果做小了，现场接线时会出现线缆弯折半径不足、端子排布拥挤的问题，影响电气安装的工艺性。输出轴部分做了标准的键槽结构，这是动力传递的核心结构，键槽的宽度、深度、距离轴端的位置都要匹配对应规格的平键尺寸，保证和联轴器、带轮或者齿轮的连接可靠，不会出现传动打滑的问题；轴端的中心孔也做了还原，实际加工时中心孔是轴类零件的加工基准，不管是车削加工还是后期的动平衡校正，都要依托中心孔定位。建模过程中采用了自上而下的设计思路，先确定电机的整体安装尺寸边界：总长度要覆盖后端盖到输出轴端的全部尺寸，总宽度以机壳外径加接线盒的外凸尺寸为准，总高度从安装脚底面到接线盒顶面计算，把这些外轮廓边界锁定之后，再拆分内部的定子、转子、轴承、端盖等子零件，每个子零件之间都添加正确的配合约束，比如转子和端盖轴承位的同轴配合、安装脚底面的重合配合、接线盒和机壳的面重合配合，保证整个装配体不会出现过定义或者欠定义的问题，拖动零部件时能符合实际的装配逻辑。这类模型在做设备整体设计时实用性很强，比如做机床改造或者小型自动化设备搭建时，可以直接把这个电机模型导入到总装配体里，提前核对安装空间，检查电机和周边的传动部件、防护钣金有没有干涉，不用等实物采购回来才发现空间预留不足的问题；同时也可以依托这个模型做后续的衍生设计，比如加装电机防护罩、调整安装脚的孔位适配特殊安装基座、更换输出轴的连接形式适配不同的传动方案。建模时特意规避了很多外观模型常犯的错误：

　　比如没有把散热筋做的过密导致后期工程图出图时线条杂乱，也没有把接线盒的位置做偏导致现场接线方向不符合操作习惯，安装脚的底面做了平面度的隐含约束，实际安装时能和安装板完全贴合，不会出现安装翘曲导致的电机受力不均问题；端盖的固定螺栓孔位置也做了均匀排布，符合实际电机的端盖锁紧逻辑，不会出现螺栓间距不均导致的端盖受力变形、密封失效的问题。从功能特性来说，这种封闭自扇冷式的卧式电机，本身就具备安装维护方便、运行稳定性好、适配场景广的特点，对应的三维模型如果能准确还原这些结构细节，不管是用来做设备方案的展示动画、还是做安装布局的干涉检查、抑或是给新入行的机械工程师做电机结构的教学演示，都能发挥实际作用，而不是一个只能看外观的空架子。
