顶驱式钻探桅杆承载结构设计

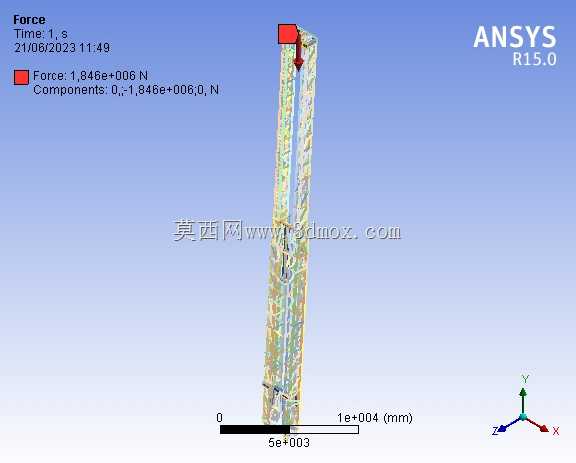

　　这套顶驱钻探桅杆结构，主要服务于地质勘探、工程桩基施工、浅层矿产钻探作业场景，作为顶驱式钻探设备的核心承载构件，承担钻探过程中钻具的导向、给进力传递、钻具重量承载以及作业反扭矩抵消的核心作用，区别于常规回转式钻机的塔架结构，该桅杆采用桁架式镂空设计，在保证整体结构刚度的前提下尽可能降低自重，适配车载式钻探设备、模块化快装钻探机组的移动转场需求，减少转场过程中的吊装负载与运输超限风险。从结构受力逻辑来看，设计阶段优先考虑了钻探作业的典型工况：包括正常钻进时的轴向给进压力传递、起下钻时的钻具全重悬挂负载、卡钻瞬间的冲击载荷、以及顶驱动力头沿桅杆导轨运行时的偏载力矩，因此整体采用双立柱主桁架搭配横向腹杆的空间桁架结构，

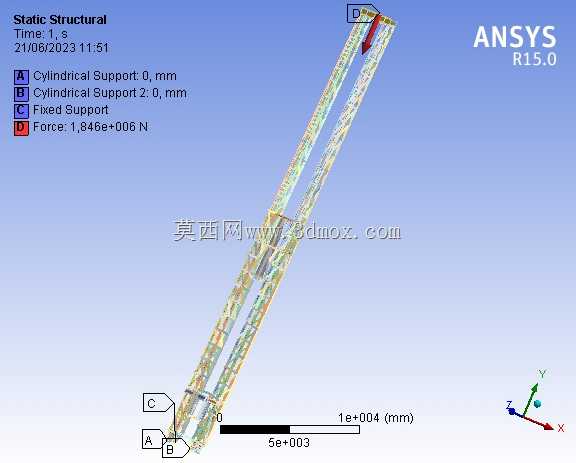

　　主弦杆选用高强度型材拼接，腹杆采用交错布置形式，避免长细比过大导致的局部失稳问题，同时在顶驱滑车的运行轨道位置做了局部加强，将轨道与主弦杆刚性连接，保证动力头上下运行时的直线度，减少导轨变形导致的进给卡滞问题。从安装边界来看，桅杆底部设置有铰接式连接基座，可与钻探设备的主机底盘实现快速销轴连接，同时预留了桅杆起升油缸的连接耳板，可通过液压油缸实现桅杆从运输平卧状态到作业直立状态的自动起升，无需额外大型吊装设备辅助，适配野外无吊装条件的作业场景；桅杆顶部预留了天轮组的安装接口，可根据钻探深度需求搭配不同绳系的起升滑轮组，满足不同钻具重量的起升需求，同时在桅杆中下部设置有钻杆夹持器的安装位，可配合动力头实现钻杆的自动拧卸操作，

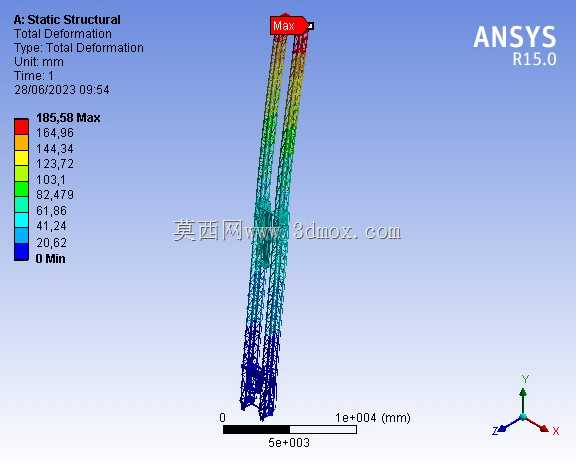

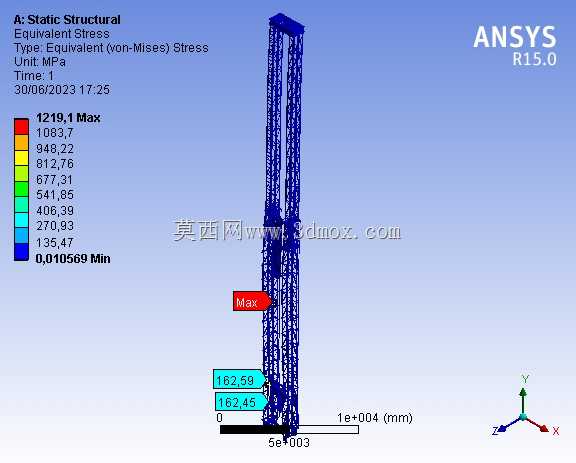

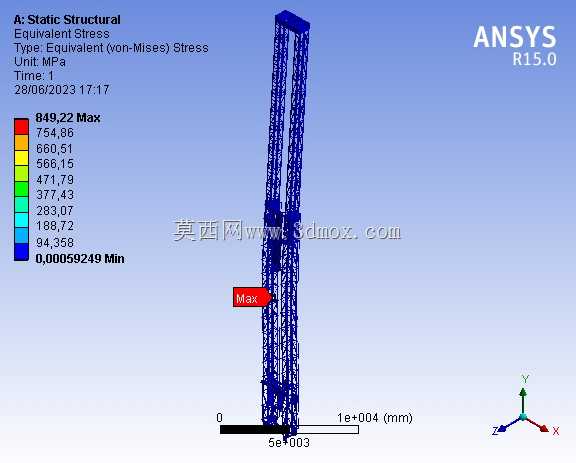

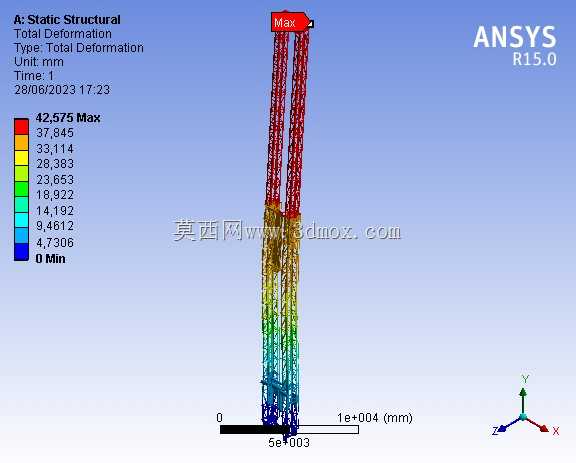

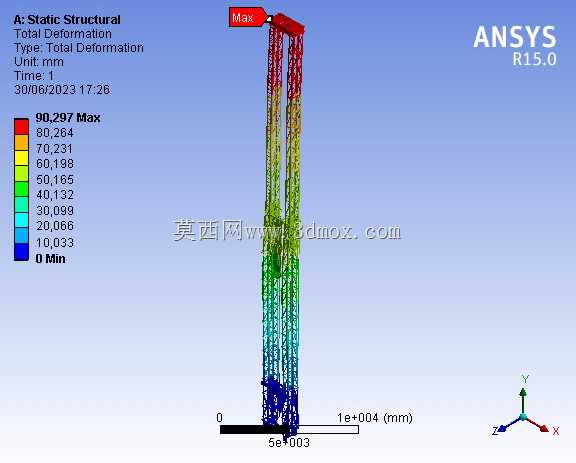

　　减少人工辅助作业强度。在结构校核层面，针对桅杆全高范围内的受力分布做了细化分析，识别出桅杆中下部与基座连接段、动力头最大给进力作用位置为应力集中区域，对应位置做了额外的加劲板补强，避免长期交变载荷作用下出现焊缝疲劳开裂问题；同时考虑到野外作业的风载影响，桁架结构的镂空形式可有效降低横风作用下的风阻，减少大风天气下桅杆的侧向变形量，保证钻探作业的钻孔垂直度。从功能特性上看，该桅杆结构可适配不同规格的顶驱动力头，通过调整导轨的安装间距即可兼容不同扭矩等级的动力头安装，无需对桅杆主体结构做大规模改动，拓展了整套钻探设备的作业适配范围，可覆盖工程地质勘察、水文水井钻探、地基加固注浆钻孔等多类作业场景；桅杆主体采用分段式拼接设计，

　　可根据作业深度需求选择不同长度的桅杆段拼接，运输时可拆分为独立分段，适配普通货运车辆的运输尺寸要求，解决了长尺寸整体桅杆运输超限的痛点。在细节设计上，所有杆件的连接节点均采用相贯线焊接形式，相比节点板连接形式减少了应力集中点，同时降低了节点处的风阻与积尘积水问题，所有外露连接耳板均做了倒角处理，避免安装过程中磕碰损伤，导轨表面预留了润滑脂加注通道，可定期对动力头滑车的运行接触面做润滑维护，减少导轨磨损，延长结构使用寿命。
