CA6140机床叉式垫片结构设计

　　在普通卧式车床的进给传动与溜板箱连接部位，这类叉式垫片是承担间隙补偿、载荷分散功能的核心小尺寸零件，很多刚接触机床维修和设计的从业者容易忽略这类垫片的作用，实际上它的结构合理性直接影响操作手柄的传动手感和进给机构的重复定位精度。从实际装配场景来看，CA6140车床的操纵机构中，拨叉与滑移齿轮的连接轴位置长期承受往复摆动带来的交变载荷，轴与安装座孔之间的磨损间隙会随着使用时长增加逐步扩大，这时候就需要对应规格的叉式垫片来填充间隙，避免拨叉摆动过程中出现旷量，防止滑移齿轮啮合不到位引发的打齿故障。

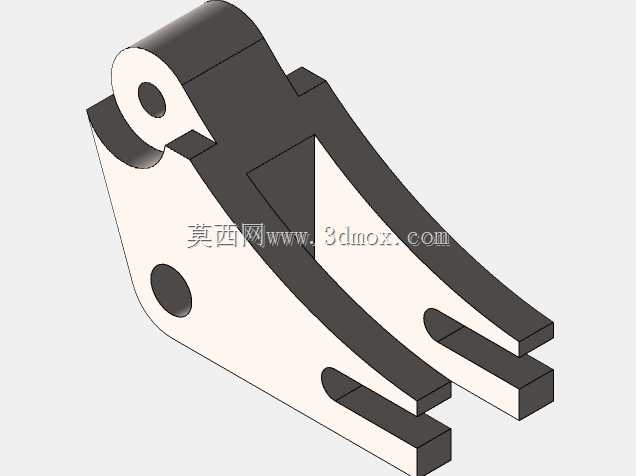

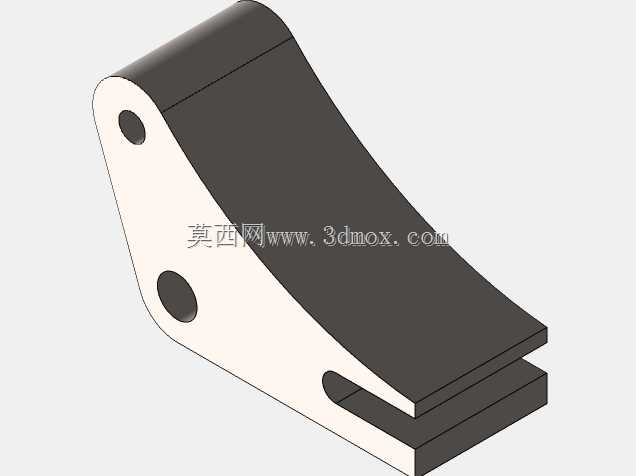

　　这个垫片的整体结构采用弯折式板件设计，主体部分为带倾斜角度的支撑段，一端设置两个同轴的光孔，用于穿装连接销轴，实现垫片与固定座的铰接定位，另一端的叉形开口结构刚好卡在拨叉的定位凸台上，能够将拨叉传递过来的摆动载荷均匀分散到更大的支撑面上，避免局部应力集中造成的零件压溃。设计过程中首先要匹配安装位置的边界尺寸，两个铰接孔的中心距需要严格对应安装座上的销轴孔间距，公差控制在±0.02mm范围内，否则装配时会出现销轴无法穿入或者铰接卡滞的问题；倾斜段的弯折角度需要匹配拨叉的摆动行程轨迹，保证拨叉在全行程摆动过程中，垫片的支撑面始终与拨叉端面保持平行接触，不会出现局部点接触的情况。

　　从安装边界来看，垫片的整体厚度需要根据实际磨损间隙选配，常规状态下的基础厚度为3mm，当安装座孔出现轻微磨损时，可以更换厚度增加0.1-0.5mm的调整垫片，不需要对基座进行镗孔修复就能恢复装配精度，大幅降低现场维修的成本和停机时间。叉形开口的宽度尺寸要比拨叉定位凸台的宽度大0.1mm左右，既保证装配时能够顺利卡入，又不会因为间隙过大造成摆动过程中的冲击。两个铰接孔的孔径比对应销轴的直径大0.05mm，属于间隙配合范畴，保证铰接转动灵活的同时，不会出现径向窜动。

　　在功能特性上，这个垫片除了承担间隙调整的作用，还具备一定的耐磨缓冲性能，零件采用45号钢冲压成型后进行调质处理，表面硬度达到HB220-250，既具备足够的强度承受交变载荷，又有适当的韧性避免冲击载荷下出现断裂。垫片的两个接触平面都经过磨削加工，表面粗糙度达到Ra1.6，保证与相邻零件的接触贴合度超过85%，避免载荷集中在局部区域。实际使用过程中，这类垫片的磨损速率远低于拨叉和基座本体，属于易更换的调整类零件，日常设备保养时只需要检查垫片的磨损量，当厚度磨损超过0.3mm时及时更换，就能保证整个操纵机构的传动精度。

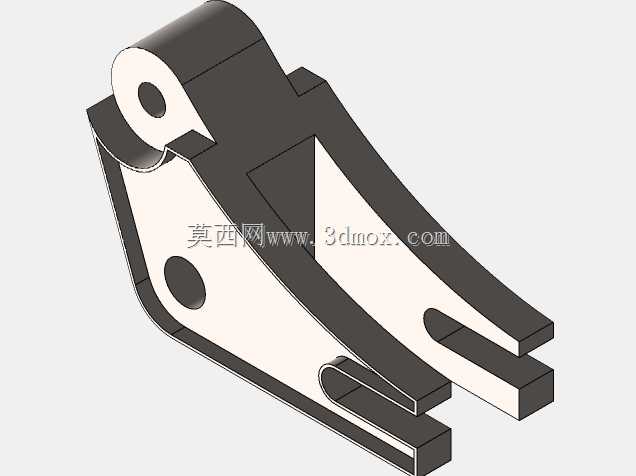

　　建模过程中需要重点关注弯折处的圆角处理，弯折位置的内圆角半径设置为1.5mm，避免冲压加工时出现应力开裂，外圆角与内圆角保持同心，保证弯折处的壁厚均匀。叉形开口的端部设置1×45°的倒角，方便装配时快速卡入拨叉凸台，同时去除锐边避免安装时划伤操作人员。两个铰接孔的孔口都设置0.5×45°的倒角，去除冲孔产生的毛刺，保证销轴穿装时顺畅无卡滞。很多新手建模时容易忽略这些工艺细节，导致建出来的模型无法直接用于生产加工，实际生产中这类板类弯折零件的工艺性是设计阶段必须优先考虑的因素，不能只追求外形尺寸匹配而忽略冲压、弯折、热处理等工序的实现可能性。

　　从设备运维的角度来说，这类垫片的标准化程度直接影响机床的维护效率，CA6140作为应用量极大的通用卧式车床，其操纵机构的垫片尺寸已经形成了通用规格，不同厂家生产的同型号机床都可以互换使用，不需要单独测绘定制。在进行机床大修时，通常会一次性更换所有操纵位置的调整垫片，一次性恢复所有铰接位置的装配间隙，保证大修后机床的操作手感与新机一致，避免因为个别垫片磨损导致整个操纵机构出现松旷、档位不清晰的问题。
