CA6140车床用辐条式飞轮结构设计

　　在普通卧式车床的主轴传动系统中，飞轮是保障主轴运转平稳性、抑制切削负载波动的核心回转储能部件，这款适配CA6140车床的飞轮，在结构设计上充分结合了普通车床的实际加工工况，针对车削加工中断续切削、负载突变的场景做了针对性的结构优化。从实际应用场景来看，CA6140作为应用范围极广的普通卧式车床，常承担轴类、盘类零件的粗精车加工，粗车时背吃刀量大、切削力波动明显，精车时又要求主轴转速稳定无颤振，飞轮的存在正是通过自身回转过程中储存的动能，在切削负载突增时释放能量补偿转速降，在负载突降时储存多余动能抑制转速飞升，从而将主轴转速的波动控制在合理区间，既避免粗车时闷车、打刀的问题，也能保障精车时的表面加工质量。

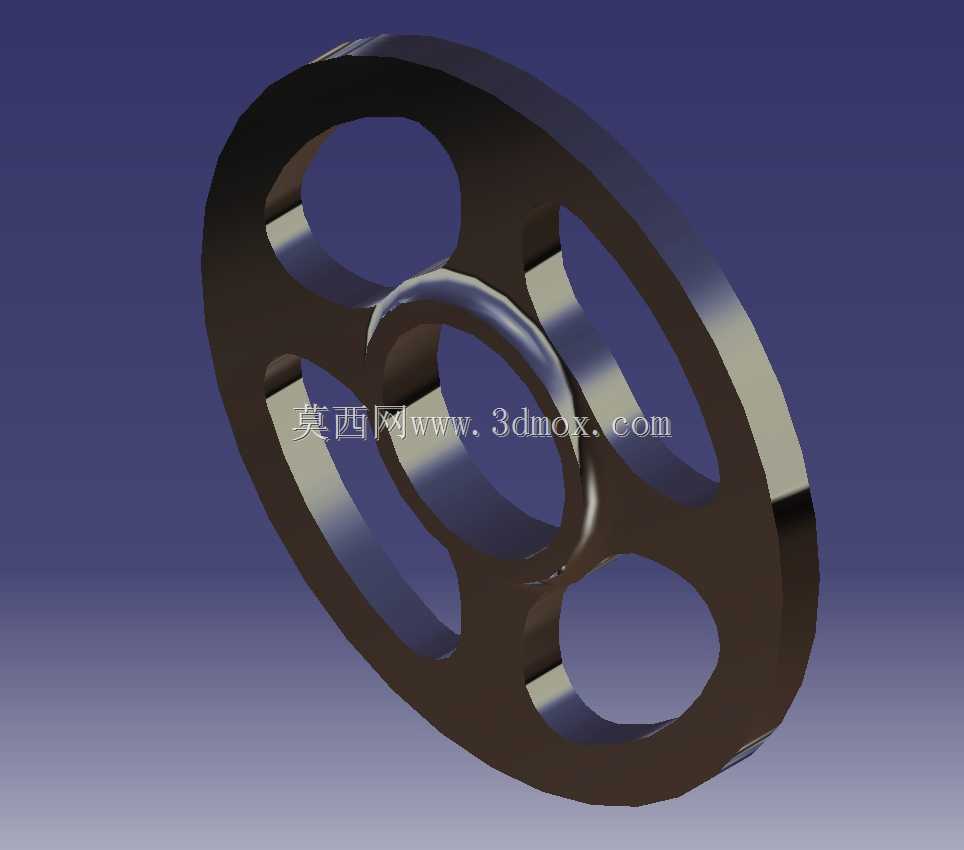

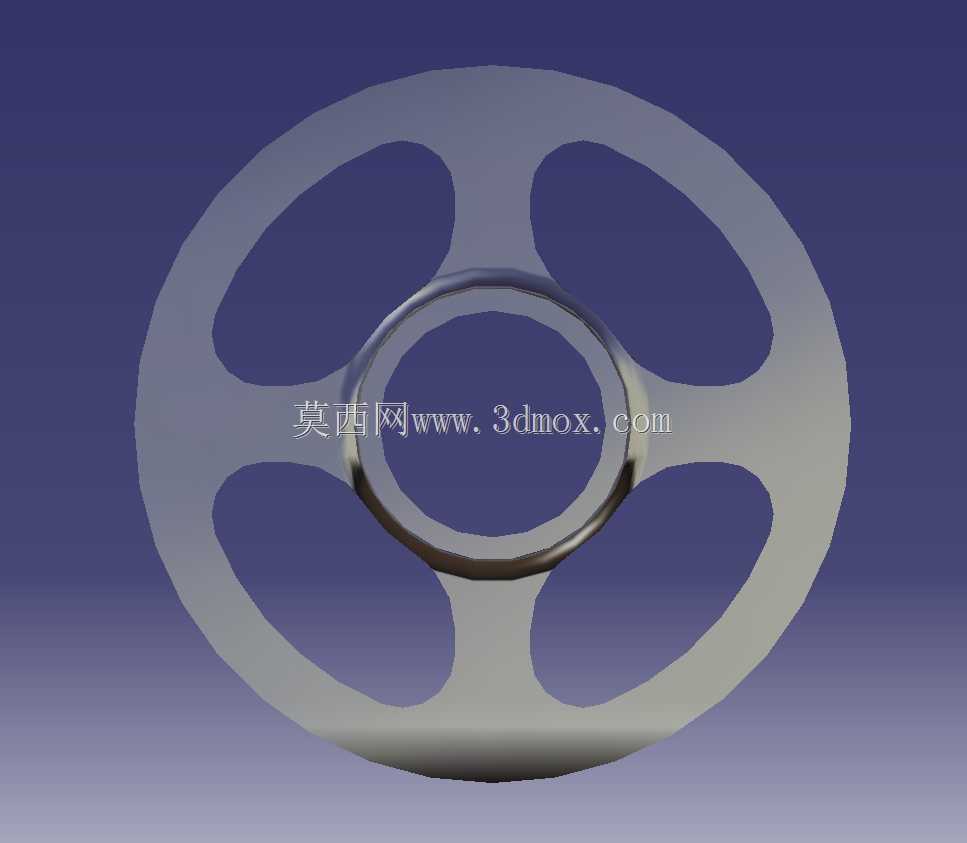

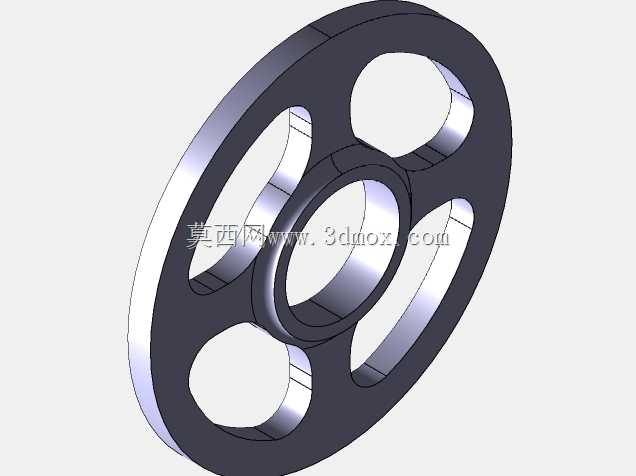

　　这款飞轮采用辐条式轮盘结构，而非传统的实心轮结构，核心设计思路是在保障足够转动惯量的前提下，尽可能降低飞轮自身的重量，减少主轴轴承的径向负载，延长主轴组件的使用寿命。整体轮缘部分采用等厚度环形结构，轮缘的径向厚度经过转动惯量匹配计算，将大部分质量集中在轮缘外侧，因为回转零件的转动惯量与质量回转半径的平方成正比，将质量布置在远离回转中心的区域，能在相同质量下获得更大的转动惯量，储能效率更高。辐条部分采用三孔均布的辐板结构，三个圆形减重孔沿圆周方向120°均匀分布，这种均布设计首先保障了飞轮的静平衡与动平衡性能，避免高速回转时产生附加离心力导致主轴振动，同时三个减重孔的尺寸经过反复校核，在切除辐板区域多余材料的同时，保留了足够的辐板连接强度，能够可靠传递轮缘与轮毂之间的扭矩，不会在主轴急停、急启或者冲击负载下出现辐板断裂的问题。

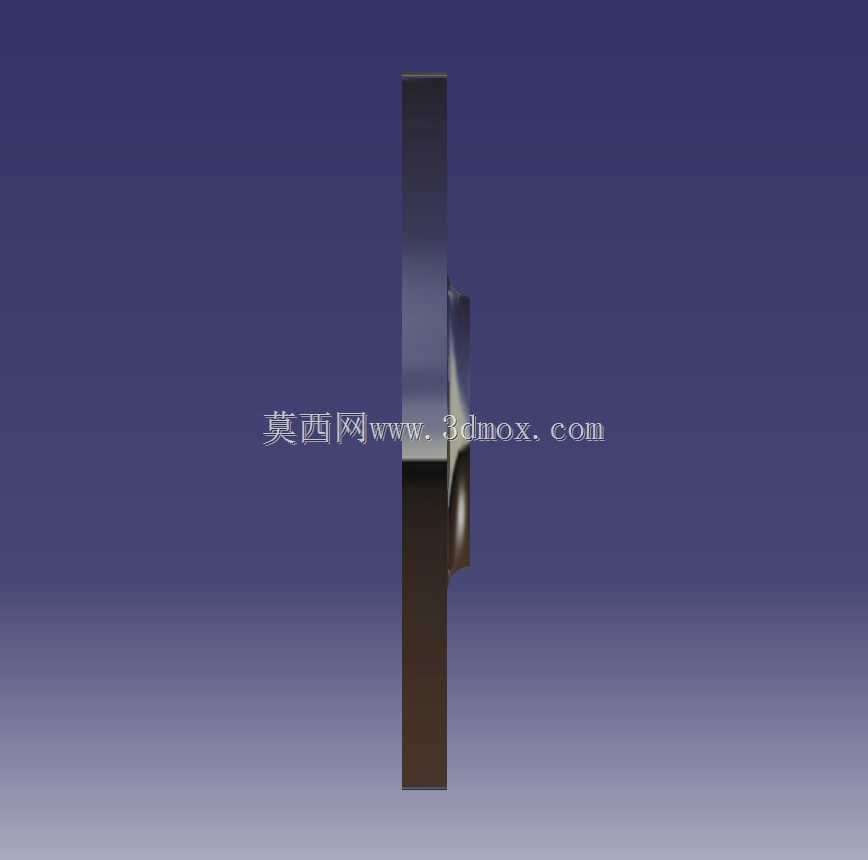

　　轮毂部分采用与CA6140车床主轴轴径匹配的通孔设计，孔的公差带选用过渡配合，能够保证飞轮与主轴之间的同轴度要求，避免安装后出现偏心问题，轮毂的轴向长度经过优化，既保证了与主轴的配合接触长度足够，传递扭矩时不会出现松动，也不会过长导致与主轴箱内其他传动部件发生干涉。安装边界方面，这款飞轮的最大外圆尺寸适配CA6140主轴箱的内部安装空间，安装后飞轮外圆与主轴箱内壁之间留有足够的安全间隙，不会在回转过程中与箱体、其他齿轮轴组件发生剐蹭，轴向安装位置位于主轴后端的传动段，通过轴肩与圆螺母实现轴向定位，安装时不需要额外改动主轴箱的原有结构，可直接替换同规格的原厂飞轮部件。

　　从功能特性来看，这款飞轮的结构设计充分考虑了车床加工的实际需求，轮缘的外圆表面做了倒角处理，避免安装过程中锐边划伤操作人员，同时也减少了高速回转时的风阻与风噪。辐板与轮缘、轮毂的连接位置均采用圆角过渡，避免应力集中，提升零件的抗疲劳强度，在长期承受交变载荷的工况下不容易出现裂纹。减重孔的边缘同样做了倒角处理，去除加工毛刺，既保障了平衡精度，也避免应力集中在孔边位置。在实际选型替换时，需要注意核对飞轮的内孔直径、键槽尺寸与原有主轴的匹配性，安装前需要完成静平衡校验，平衡精度等级满足普通车床主轴组件的要求，避免安装后出现主轴振动超差的问题。不同于部分实心飞轮存在的重量过大、主轴负载高的问题，这款辐条式飞轮在储能能力与自身重量之间找到了较好的平衡点，既能够满足CA6140车床常规加工场景下的转速稳定需求，也不会给主轴前后轴承带来额外的负担，对于长期承担重载粗加工任务的CA6140车床来说，这款飞轮能够有效降低切削过程中的转速波动，提升加工过程的稳定性，减少刀具因为负载冲击出现的崩损问题，同时改善加工零件的表面质量，降低主轴传动系统的冲击载荷，延长主轴箱内齿轮、轴承等传动部件的使用寿命。
