重载工况用D8型传动链轮结构设计

　　在矿山采掘、重型物料输送、工程作业主机的传动链路里，链传动凭借可适应恶劣工况、传动比准确、重载下不打滑的特性，始终是大扭矩传递场景的核心选择，而链轮作为链传动的核心啮合零件，其结构设计、参数匹配、性能处理直接决定整套传动系统的服役寿命与运行可靠性。本次设计的D8链轮，主要适配重载作业设备的动力输出端传动需求，可匹配对应节距的工业传动滚子链，在高负载、多粉尘、存在冲击载荷的作业环境下完成旋转动力的传递，常见于工程采掘设备的行走机构、重型刮板输送设备的驱动端、大型机床的进给传动链路等场景，能够在连续重载作业的工况下保持稳定的啮合状态，避免跳齿、断齿、异常磨损等常见传动故障。

　　从设计思路层面，这款链轮的齿形参数完全匹配对应规格链条的啮合要求，齿廓曲线采用三圆弧一直线的标准链轮齿形设计，保证链条滚子进入和退出啮合时的接触应力均匀分布，不会出现卡滞、冲击过大的问题；齿面的工作区域经过参数优化，预留了合理的磨损余量，即使在长期运行出现正常磨损后，依然能保持足够的啮合深度，不会出现脱链风险。链轮的基体采用调质处理工艺，整体获得均匀的回火索氏体组织，保证基体具备足够的强韧性，能够承受重载下的抗弯、抗折载荷，即使传动过程中出现瞬时冲击载荷，也不会出现齿根断裂、轮齿变形的问题；齿面区域的硬度控制在HRC50-60的区间，通过表面硬化处理提升接触耐磨性，大幅降低链条滚子与齿面啮合过程中的磨粒磨损、粘着磨损速率，在多粉尘的户外作业场景下，能有效延长易损件的更换周期，降低设备运维的时间成本与配件成本。

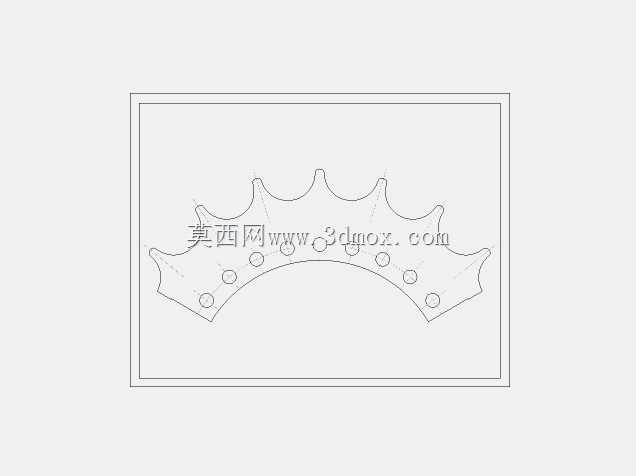

　　在结构与安装边界设计上，这款链轮采用分体式弧形段结构设计，区别于整体式链轮的整圈齿形结构，分段式的弧形链轮段更适合大直径链轮的现场安装与更换，不需要拆解整套传动链路的轴系部件，就可以完成磨损链轮段的更换，尤其适合大型采掘设备、长距离输送设备这类轴系拆解难度大的应用场景。链轮本体上设计有均匀分布的安装定位孔，孔位的位置度公差严格控制在装配要求范围内，安装时可以通过螺栓将链轮段精准固定在设备的轮毂基体上，定位孔的孔径与分布圆尺寸匹配常用的重载安装螺栓规格，保证连接后的预紧力足够，不会在重载传动下出现连接松动、错位的问题。链轮的齿顶圆、齿根圆尺寸经过严格校核，保证与配套链条的中心距匹配在合理公差范围内，既不会因为中心距过小导致啮合过紧、磨损加剧，也不会因为中心距过大导致链条松边垂度过大、运行中出现跳齿问题。

　　从实际使用的角度考量，这款链轮的结构设计充分考虑了重载工况的失效形式：齿根位置做了合理的圆角过渡，避免应力集中导致的疲劳断裂；轮齿的受力方向经过优化，保证传动过程中载荷沿齿宽方向均匀分布，不会出现偏载导致的局部异常磨损；安装贴合面的平面度公差满足装配要求，安装后链轮的端面跳动、径向跳动控制在标准允许范围内，避免运行中出现链条侧向摆动、异常摩擦侧板的问题。在配套选型时，只需要确认对应链条的节距、滚子直径、所需传递的额定扭矩，以及安装轮毂的连接孔位参数，就可以完成匹配安装，不需要额外做复杂的二次加工，能够直接替换同规格的在用链轮部件，适配不同厂家生产的同型号重载设备传动部位，在保证传动性能达标的前提下，尽可能降低配件替换的适配成本。对于结构设计从业者而言，这款链轮的参数设置、工艺匹配、结构选型逻辑，也可以作为同类重载传动链轮设计的参考案例，理解重载工况下传动零件的性能平衡思路——不是单纯追求最高的硬度或者最高的强度，而是在基体韧性、表面耐磨性、安装便捷性、维护成本之间找到最适合工况的平衡点，才能让零件在实际作业中发挥最优的服役性能。
