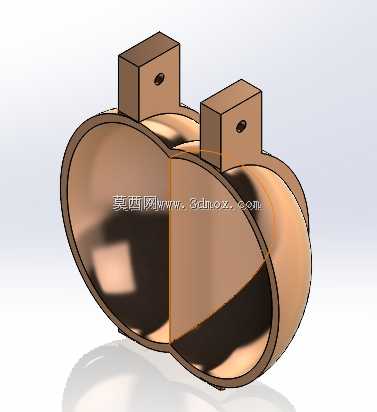

双瓣铰接式吊耳结构三维设计

　　该结构为吊装作业场景下配套的铰接式承重吊耳，主要应用在需要开合动作的容器、料斗、分体式工装夹具的起吊工位，常见于机床上下料配套的周转料斗、小型热处理炉的开合式炉盖、车间内需要频繁翻转吊运的分体式箱体部件上，区别于传统固定式单耳吊耳，这种双瓣对合的结构可以在不破坏被吊件本体完整性的前提下，通过环抱式安装实现与被吊件的可靠连接，不需要在被吊件表面焊接额外的连接座，适合用在表面不允许有焊接残留、需要频繁拆装吊点的作业场景。

　　从功能特性上看，两个对称的半壳结构对合后可以形成完整的环形抱紧面，内侧弧面可以与被吊件的圆柱段、圆弧段外壁完全贴合，接触面积远大于普通焊接吊耳，单位面积承压更小，起吊过程中不会因为局部应力集中刮伤被吊件表面，也能避免吊点处应力过大导致的部件变形。顶部的两个带孔耳板处于同一安装轴线上，起吊时吊索的拉力可以通过两个耳板均匀传递到两侧半壳上，不会出现单侧受力偏载的问题，铰接点的受力分布更合理，长期重复使用也不会出现耳板焊缝开裂、孔位变形的问题。两个半壳的对接面做了平面贴合处理，合模后没有明显错位间隙，起吊受力时对接面可以互相传递剪切力，抵消部分起吊过程中的横向摆动载荷，避免半壳出现相对滑移。

　　设计过程中首先确定了核心的抱紧内径尺寸，根据常用的被吊件外径公差带，半壳内侧弧面的半径预留了0.2mm的配合间隙，既可以保证顺利套装到被吊件上，也不会因为间隙过大导致起吊时出现旷量晃动。顶部耳板的厚度根据额定起重量做了等强度设计，耳板上的吊装孔做了倒角处理，避免卸扣或者吊环安装时出现棱角切割吊索的问题，孔位的中心到半壳弧面最外侧的安装边界距离，经过受力校核满足剪切强度要求，不会出现孔位撕裂的失效情况。两个半壳的底部边缘做了外翻的小折边，一方面可以在安装时起到定位导向作用，套装到被吊件上时折边可以先卡在被吊件的端面位置，快速对齐安装位置，另一方面折边也能提升半壳边缘的结构刚度，避免长期磕碰导致边缘变形。

　　安装边界上，该吊耳结构整体的宽度方向尺寸控制在被吊件外径的1.2倍以内，不会占用过多的周边空间，在多件并排吊运的场景下也不会出现相邻吊耳干涉的问题。耳板的高度方向尺寸满足常用卸扣的安装空间要求，吊装孔的直径适配车间通用的弓形卸扣规格，不需要额外定制特殊规格的吊具配件。半壳的壁厚根据承重等级做了梯度设计，靠近耳板连接的位置壁厚稍大，远离受力点的下半部分壁厚适当减薄，在保证整体结构强度的前提下尽可能降低自身重量，减少无效的起吊载荷。两个半壳的对接面没有额外设置锁扣结构，依靠起吊时吊索的向内分力就可以实现两个半壳的自动锁紧，当吊索卸载后，两个半壳可以直接向两侧分开取下，拆装过程不需要额外工具，单人即可完成吊点的安装与拆卸，作业效率远高于传统的螺栓固定式吊耳。

　　在实际机床加工上下料的场景中，这类吊耳常配套在圆柱形的工件周转桶上，工人将加工完成的轴类、盘类零件装入周转桶后，直接将两个半壳对合卡在桶身的吊装位置，挂上行车吊钩就可以直接起吊，不需要提前在周转桶上焊接固定吊点，周转桶堆叠存放时也不会因为突出的吊耳影响堆叠空间。在小型热处理工序中，这种吊耳可以用耐高温材料制作后，卡在需要淬火的小型容器外壁，完成高温工况下的工件吊运，避免焊接吊耳在反复高温加热后出现焊缝失效的问题。结构的所有转角位置都做了圆角过渡处理，没有尖锐的棱角，既可以减少起吊过程中应力集中的问题，也能避免工人操作时被棱角划伤，符合车间作业的安全设计要求。
