CA6140车床专用支撑类机械零件结构

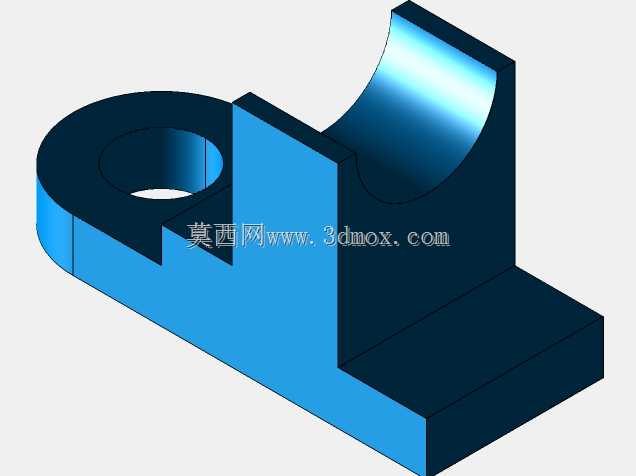

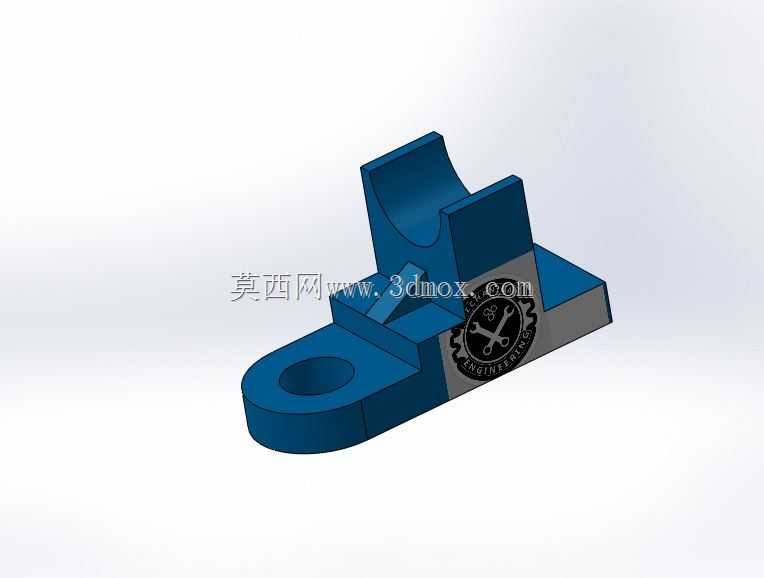

　　该零件为CA6140普通车床配套的专用支撑类结构件，主要应用于车床溜板箱与进给机构的衔接部位，承担轴类部件的径向支撑与安装定位功能，在车床进给传动链路中，负责承托光杆或操作杆类回转零件，避免传动杆件在长距离传动过程中出现挠曲变形，保障进给运动的传递精度。从结构设计逻辑来看，零件采用一体化铸造成型后机加工的工艺路线设计，底部设置带安装孔的矩形安装基座，基座平面作为整个零件的安装基准面，加工时需保证平面度公差在0.02mm以内，与车床床身的安装贴合面实现紧密配合，安装孔采用通孔设计，可通过内六角螺栓完成与床身导轨旁安装基面的锁紧固定，安装边界需匹配床身对应位置的预留安装槽尺寸，基座延伸出的垂直立板作为主支撑结构，

　　立板上方设置半圆弧型支撑槽，支撑槽的圆弧半径与被承托轴件的半径保持一致，配合间隙控制在0.01-0.03mm之间，既保证轴件可在槽内灵活回转，又能限制轴件的径向窜动。零件左侧延伸出带通孔的耳板结构，该耳板主要用于安装限位拨叉组件，耳板上的通孔与支撑槽的中心距需严格控制公差，保证拨叉拨动操作件时的行程精度，避免出现换挡卡滞或进给不到位的问题。从外形尺寸设计来看，零件整体采用紧凑化布局，总长度控制在120mm以内，总高度不超过80mm，宽度方向尺寸适配床身安装位置的预留空间，不会与周边的溜板移动路径产生干涉，半圆弧支撑槽的中心高度与床身对应传动轴线的高度保持一致，保证装配后轴件的同轴度要求。设计过程中针对零件的受力情况做了针对性优化，

　　立板与基座的衔接位置设置三角形加强筋结构，可有效抵消轴件回转时产生的径向载荷，避免长期受力后立板出现变形偏移，耳板与立板的衔接位置做了圆角过渡处理，减少应力集中问题，提升零件的抗疲劳强度，适配车床长期连续运转的工况需求。在实际装配场景中，该零件安装完成后，支撑槽内可加装铜质轴瓦，进一步降低轴件回转时的磨损，当轴瓦出现磨损超差时，仅需更换轴瓦即可恢复支撑精度，无需更换整个支撑件，降低设备的后期维护成本。零件的各加工面均设置了合理的粗糙度要求，安装基准面粗糙度达到Ra1.6，支撑槽圆弧面粗糙度达到Ra0.8，耳板通孔的粗糙度达到Ra3.2，既满足装配精度要求，又不会过度增加机加工的成本。从功能适配性来看，

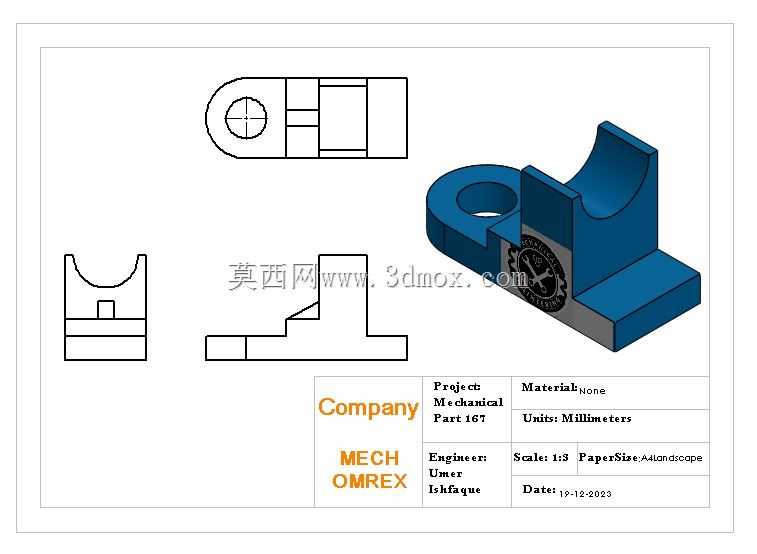

　　该结构不仅可用于CA6140车床的对应支撑位置，经过尺寸调整后也可适配其他型号普通车床的同类支撑场景，结构的通用性较强，建模过程中严格遵循机械制图的三视图投影规则，正交视图与轴测图的尺寸完全对应，可直接用于生产加工的图纸参考，也可作为机床拆装教学的演示模型使用，帮助从业者理解车床进给机构的支撑结构布局逻辑。
