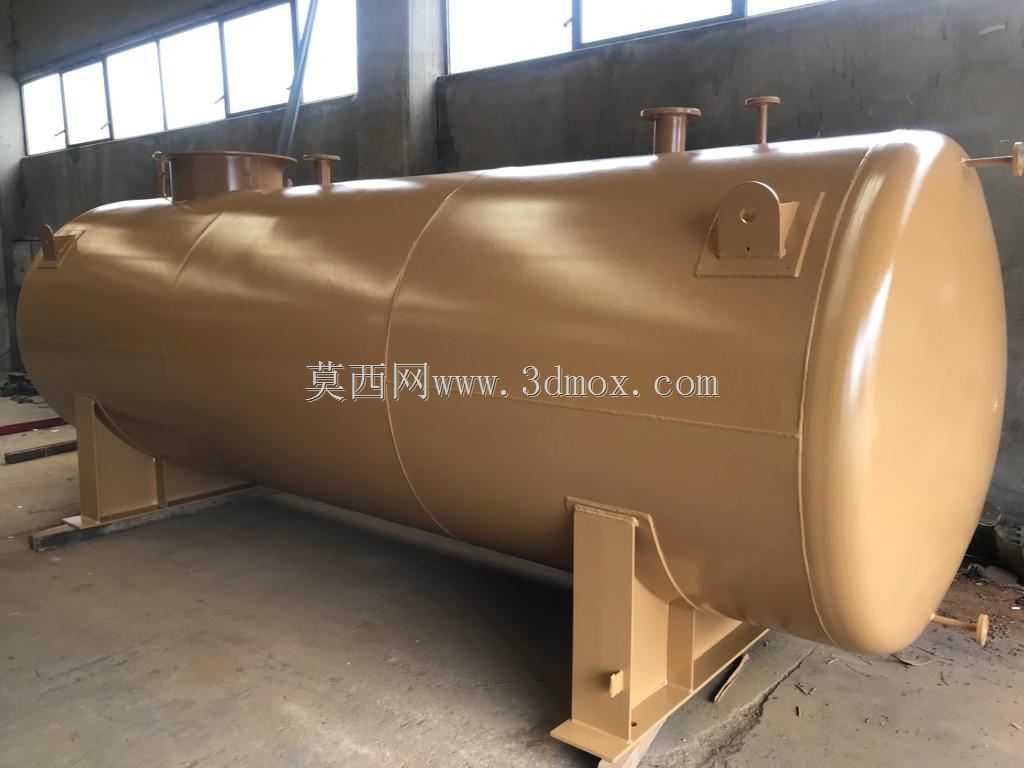

十立方卧式燃油储运承压储罐结构

　　在工业燃油储运、厂区临时供油、中小型燃油锅炉配套、工程机械现场补给等场景中，卧式承压燃油储罐是应用极为广泛的静设备类型，本次呈现的10立方米容积储罐结构，完全围绕常压燃油存储的实际工况完成细节设计，可直接用于同类型储罐的结构校核、安装布局参考与建模复用。从实际使用场景来看，这类储罐常布置在厂区边角的硬化地面、加油站辅助储油区、野外施工营地的供油点，需要兼顾地面安装的稳定性、燃油加注与抽取的操作便利性，同时要满足日常巡检时对液位、接口密封状态的查看需求，因此整体结构没有冗余设计，每一处细节都对应实际工况的硬性要求。

　　从设计思路层面拆解，罐体主体采用圆柱形筒体搭配椭圆形封头的结构，并非随意选择的造型：圆柱形筒体在承压状态下的应力分布最为均匀，相比方形储罐能大幅降低壁厚需求，控制整体制造成本，而两端的椭圆形封头相比平盖封头，能更好地分散罐内液体静压力与温度变化带来的膨胀应力，避免长期使用过程中封头位置出现应力开裂。10立方米的有效容积设定，刚好匹配多数中小型工业用户的7-10天燃油储备需求，既不会因为容积过小导致频繁补油增加运输成本，也不会因为容积过大造成燃油长期存储出现变质、安全管理成本上升的问题。筒体上的接口布局经过实际工况校验：顶部设置的两个带法兰接口分别对应加油口与呼吸阀安装位，加油口口径满足常规加油枪的操作空间，呼吸阀接口则平衡罐内外压力，避免注油时罐内正压过大造成喷溅、抽油时负压过大导致罐体吸瘪；侧面靠近底部的接口为出油口，位置略高于罐底最低点，避免罐底沉积的水分、杂质进入供油管路造成下游设备堵塞，罐底预留的排污口则用于定期排放沉积杂质，位置设置在支座之间的最低点，无需额外开挖地坑即可完成排污操作。

　　安装边界与外形尺寸方面，整个储罐采用双鞍式支座支撑，支座的底板开有长圆形安装孔，可适配现场预埋螺栓的位置误差，降低现场安装的对位难度；支座与筒体之间设置了加强垫板，避免支座焊接位置的局部应力集中，长期承重后出现筒体变形。两个支座的间距经过载荷计算，既保证筒体的挠度在允许范围内，不会因为跨距过大导致筒体中部下垂变形，也不会因为跨距过小造成支座位置的局部压应力超标。罐体整体的安装高度控制在合理范围，底部留出足够的空间安装排污阀门、连接出油管路，同时不需要过高的操作平台即可完成顶部接口的操作，日常巡检时站在地面就可以观察顶部密封状态、操作相关阀门。罐体一端的封头位置预留了液位计安装接口，可直接搭配磁翻板液位计或者浮球液位计，无需现场额外开孔焊接，减少现场施工对罐体防腐层的破坏。

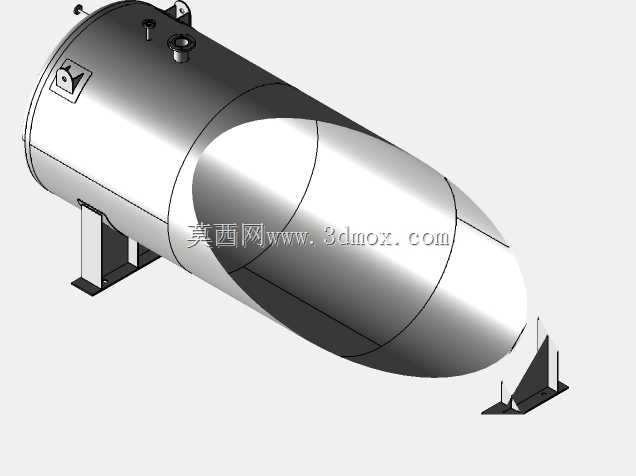

　　细节设计上，罐体顶部设置的吊耳完全满足整体吊装的载荷需求，吊耳的位置经过重心计算，吊装时罐体可以保持水平状态，避免倾斜导致内部结构受力异常；所有外接接口全部采用标准法兰连接，匹配通用的管路配件，不需要定制非标连接件，降低现场安装与后期维护的配件成本。筒体与封头的焊接位置预留了足够的焊接坡口空间，建模时的焊缝间隙完全符合常压容器的焊接规范，可直接用于生产下料的参考。整个结构没有多余的装饰性设计，所有外部附件都围绕实际使用需求设置：顶部的人孔预留位置满足检修人员进入罐内清理、检查的空间需求，人孔盖采用快开式压紧紧固结构，不需要额外工具即可完成开启操作，方便定期检修。从建模逻辑来看，整个模型的特征树完全遵循实际生产的加工顺序，从筒体卷制、封头冲压、支座焊接、接口开孔到附件安装的流程依次构建，每一处特征的参数都可以直接编辑修改，调整容积、壁厚、接口尺寸即可快速衍生出不同规格的同类型储罐模型，对于结构设计人员来说，可直接复用到底层布局中，不需要从零开始建模，大幅提升设计效率。在实际选型参考时，可根据现场的燃油类型、存储环境温度调整防腐层设计与壁厚参数，接口位置也可根据现场管路走向做局部调整，核心的筒体、支座、封头的结构参数经过工况校验，可满足绝大多数常压燃油存储的使用需求。
