剪式顶升支撑结构三维设计

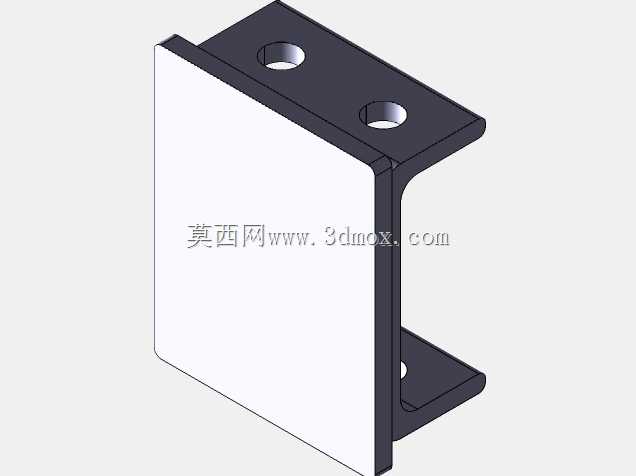

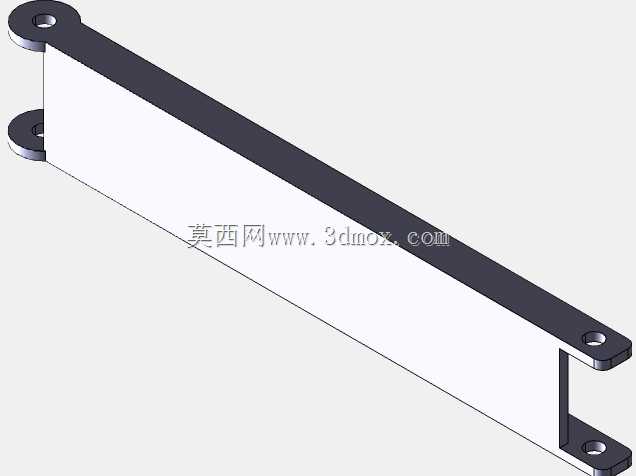

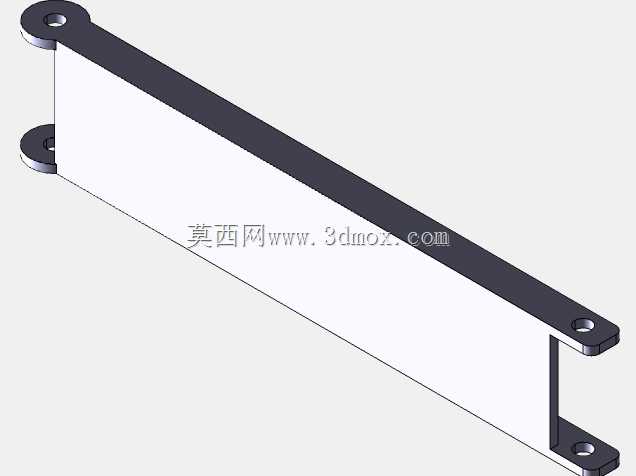

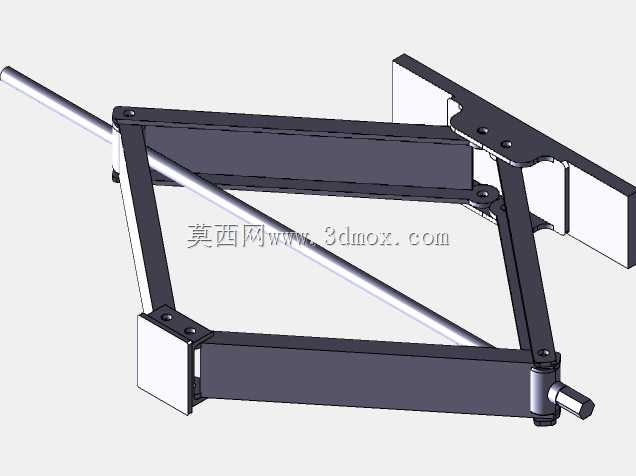

　　在车间重型工件装夹定位、设备检修临时承重、工装平台高度微调这类场景里，剪式顶升结构的应用频次远高于常规直顶式支撑，核心原因是其收拢后占用空间极小，展开后能获得数倍于自身收拢高度的顶升行程，同时剪臂的交叉受力结构能把垂直载荷均匀分散到两侧铰接点，避免单点受力导致的结构变形。这套剪式顶升支撑的设计，首先从受力边界倒推结构参数：日常使用场景中单组支撑的额定承重按1.2t核算，剪臂采用6mm厚的Q235钢板裁切成型，铰接孔位做了同轴度0.02mm的公差约束，避免装配后出现剪臂卡滞、单侧受力偏载的问题。从结构细节来看，上下两块安装板分别设置了四个对称的安装通孔，孔位间距按照常用工装平台的T型槽间距做了匹配设计，

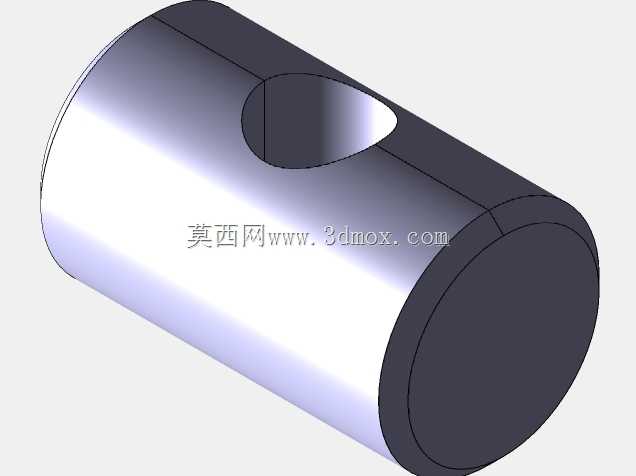

　　安装时可以直接通过T型螺栓快速固定在平台或者工件底部，不需要额外做转接板适配，这一点在现场临时工装搭建时能节省大量配做连接件的时间。剪臂的铰接位置没有采用常规的通轴穿接设计，而是在每侧剪臂的铰接点单独设置了带自润滑衬套的销轴，衬套选用铜基石墨材质，日常使用不需要频繁加注润滑脂，在车间多粉尘的环境下也能保证铰接动作顺畅，不会因为粉尘进入铰接缝隙出现卡涩。设计过程中特意把剪臂的开合角度约束在15度到75度之间，当开合角度小于15度时，结构会进入机械自锁区间，即使顶升动力源出现泄压，支撑结构也不会突然回落，能给现场作业提供足够的安全冗余；当开合角度超过75度时，剪臂的受力力臂会急剧缩小，承重能力会出现断崖式下降，

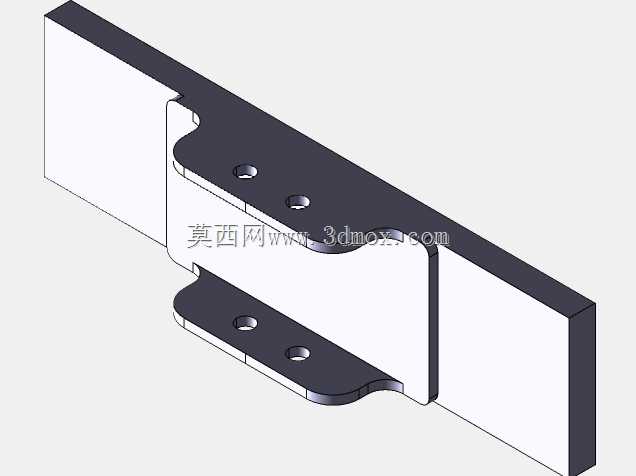

　　所以在结构上做了硬限位凸台，直接在剪臂的贴合面裁切出限位台阶，到达最大顶升高度时两个剪臂的凸台会互相抵住，不会因为顶升超出行程导致结构失稳。从安装边界来看，这套结构完全收拢后的整体厚度不到40mm，可以直接塞进工件底部和平台之间的狭窄缝隙里，不需要提前把工件垫高预留安装空间，这对于重型机床床身调平、大型焊接件的姿态调整这类场景来说实用性极强——很多时候工件落位后底部预留的间隙非常有限，常规的螺旋千斤顶因为本体高度过高根本塞不进去，而这种薄型剪式支撑就能顺利插入，再通过驱动结构逐步把工件顶升到需要的高度。另外，上下安装板的接触面都做了网纹滚花处理，和工件、平台接触时能产生足够的静摩擦力，顶升过程中不会出现支撑滑移的问题，

　　剪臂的边缘全部做了R3的圆角倒钝处理，避免现场操作时锋利的钢板边缘划伤操作人员。在建模过程中，所有的板件折弯、裁切特征都做了工艺性校验，比如剪臂上的减重孔位置避开了应力集中的铰接区域，孔边到板边的距离都保留了足够的强度余量，不会因为开孔导致结构强度下降；所有的孔位都做了沉头设计，固定螺栓安装后不会突出安装板表面，避免螺栓头和工件表面发生干涉。这套结构除了单独作为临时支撑使用，还可以多组组合使用，比如在大型装配工装的四个角各安装一组，通过同步驱动实现整个工装平台的高度平稳调整，相比四组独立的螺旋千斤顶，同步调整的难度要低很多，而且剪式结构的升降过程是线性的，不会出现螺旋顶升时的爬行、顿挫问题，调整精度可以控制在0.1mm级别，完全能满足精密装配时的高度微调需求。很多现场维修人员在做设备水平调整时，经常会遇到支撑点位置空间狭窄、常规顶升工具无法放入的问题，这套薄型剪式支撑的设计就是针对这类痛点，在保证承重能力的前提下尽可能压缩自身的收拢厚度，同时通过结构本身的机械自锁特性保障作业安全，不需要额外增加锁紧机构就能实现承重后的位置保持，结构简单可靠，没有复杂的液压、气动元件，后期维护只需要定期检查铰接销轴的磨损情况即可，适合车间复杂工况下长期使用。
