机床加工用螺旋压紧C形夹结构

　　在机床加工作业场景里，这类C形夹是工位上出镜率极高的辅助夹持部件，不管是CA6140这类普通卧式车床的辅助工件定位，还是小型钻铣工位的毛坯临时压紧，甚至是钳工台的零件配装固定，都能看到它的应用身影。和常见的平口钳不同，C形夹的开口结构不受工作台T型槽的位置限制，只要夹持行程范围内的工件、工装辅具，都能快速完成锁紧固定，尤其适合多品种小批量的加工场景，不用反复调整夹具安装位置，拿起来就能卡在需要固定的部位。

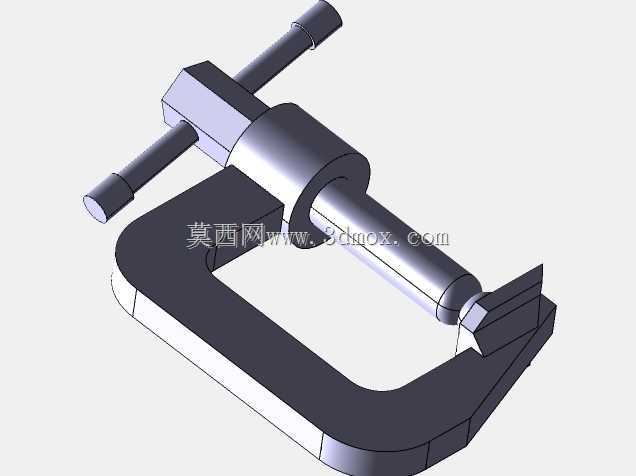

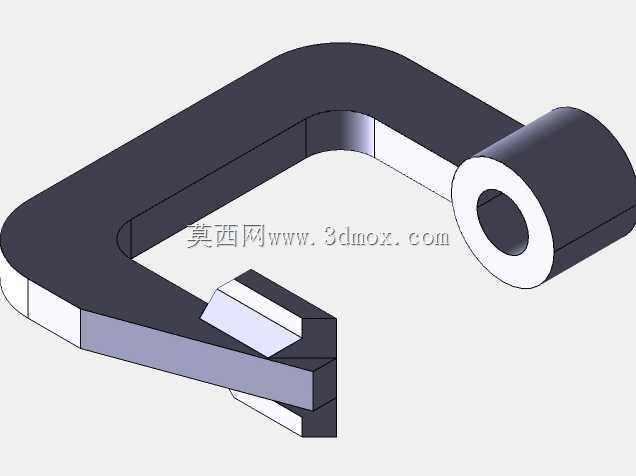

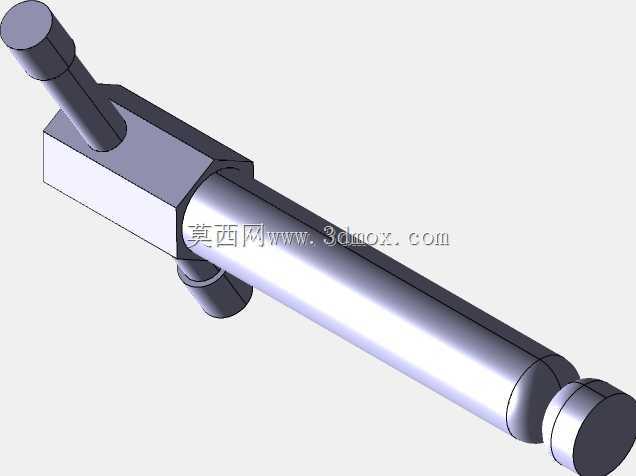

　　从功能特性来看，这款C形夹采用螺旋进给的压紧结构，T型转动杆穿过C形架上端的螺纹孔，末端连接压头，转动横杆的时候，螺杆会沿着螺纹轴线方向进给，把压头推向C形架的固定 jaw 面，依靠螺纹副的自锁特性保持夹紧力，不会因为加工过程中的振动出现松脱。压头的端面做了小角度的锥面过渡，和工件接触的时候不会因为硬接触刮伤已加工表面，同时能在一定范围内适应不太平整的工件接触面，避免出现压不实的虚夹情况。C形架的主体采用等截面的弯臂结构，从受力角度来说，夹紧过程中弯臂主要承受弯曲应力，截面的厚度经过核算，在最大夹紧行程下，弯臂的变形量控制在0.02mm以内，不会因为夹紧力过大导致架体开口张开，影响夹持精度。

　　设计思路上，这款C形夹没有做多余的复杂结构，所有部件都围绕“快速装夹、稳定夹持”的核心需求展开：转动杆采用贯穿式的T型结构，不需要额外的加力杆，徒手就能转动施加足够的预紧力，遇到需要更大夹紧力的场景，套上短套管就能增大力矩，操作门槛很低。螺杆和架体的螺纹配合段做了足够的啮合长度，避免频繁使用后出现螺纹滑牙的问题，压头和螺杆末端采用活动连接，夹紧的时候压头不会跟着螺杆一起转动，减少和工件表面的摩擦划伤。C形架的开口深度和开口行程做了匹配设计，开口深度足够覆盖常见的小型工装、板件、轴类零件的夹持需求，不会出现开口够大但深度不够，夹不住带台阶工件的情况。

　　从安装边界和尺寸适配来看，这款C形夹的整体外轮廓没有突出的尖锐棱角，放在工具柜里收纳不会刮伤其他工具，夹持的时候，C形架的固定支撑面做了平面度处理，和工件接触的时候能保持面接触，不会因为支撑面倾斜导致夹紧力偏斜。螺杆的最大进给行程覆盖了从薄垫片到较厚毛坯件的夹持范围，不需要额外加垫块就能完成不同厚度工件的装夹，在机床加工工位上，既可以用来把小型工装固定在机床工作台上，也可以在零件划线、配钻工序里把多个零件叠夹在一起，防止钻孔过程中零件移位。和液压、气动夹紧装置相比，这种纯机械结构的C形夹不需要外接动力源，不管是在生产车间的工位上，还是外出维修的现场作业，都能随时拿出来使用，没有使用场景的限制。日常维护也非常简单，只需要定期在螺纹副上涂抹少量润滑脂，就能保证螺杆转动顺畅，长期使用也不会出现卡滞的问题，是机加工工位上实用性极强的通用夹持工装。
