剪式顶升支撑构件三维结构设计

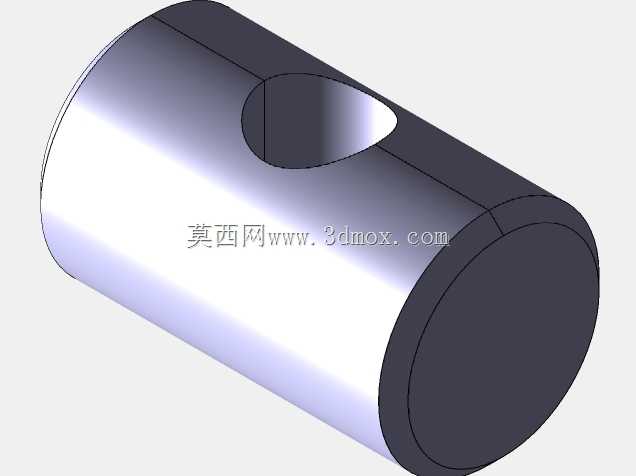

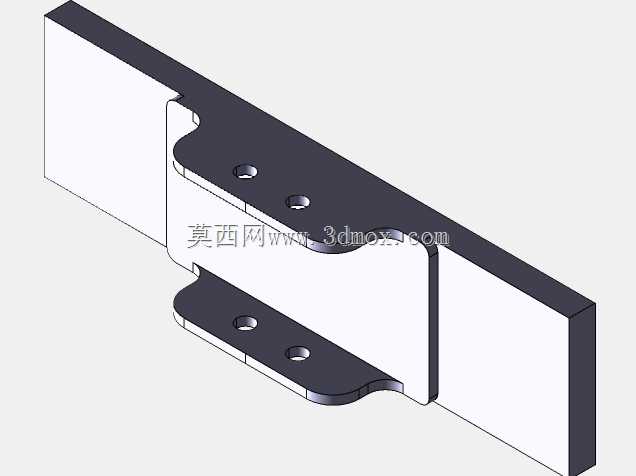

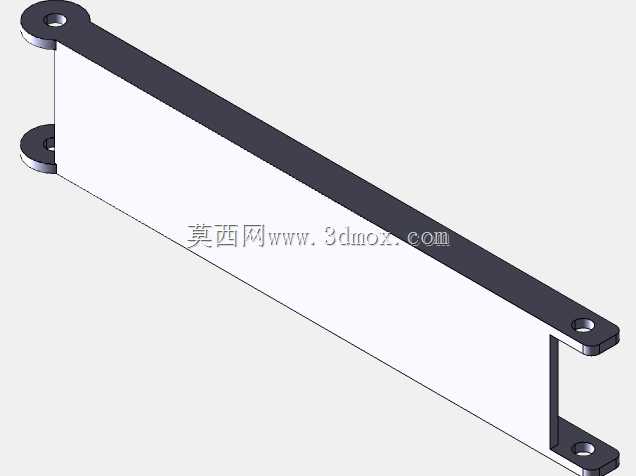

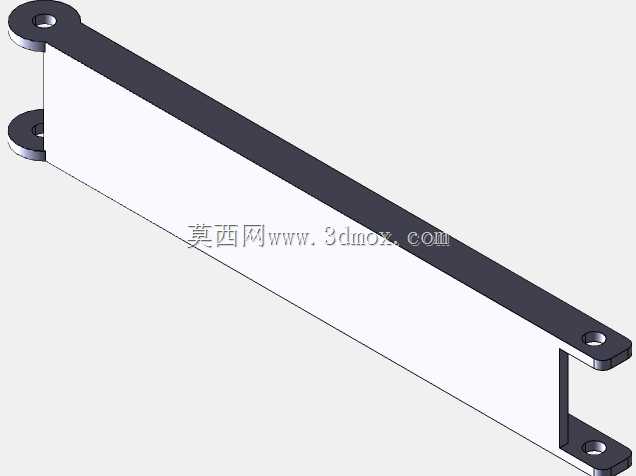

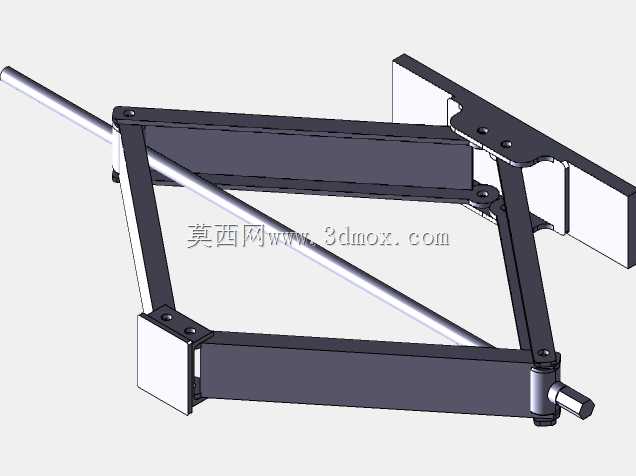

　　在重型设备检修、工装夹具定位、小型构件装配顶升的作业场景里，这类剪式结构的顶升支撑构件是现场作业里出镜率极高的功能部件，不同于螺旋直顶类结构的大行程占用特性，剪式结构依托铰接连杆的折叠展开特性，能在极小的收纳高度下实现稳定的顶升输出，适配很多安装空间局促、需要低位起始支撑的作业工况。从结构设计逻辑来看，该构件采用对称式双剪臂布局，两侧的支撑臂板通过中部铰接轴形成剪叉运动副，臂板两端分别连接底部安装基座与顶部承载台，驱动端通过螺纹副的旋合长度变化控制剪臂的开合角度，进而实现顶部承载面的高度调节，这种结构的受力传递路径非常清晰，作业时承载的竖向载荷会通过剪臂分解为沿臂板方向的压应力与铰接点处的剪切力，因此在臂板的轮廓设计上，

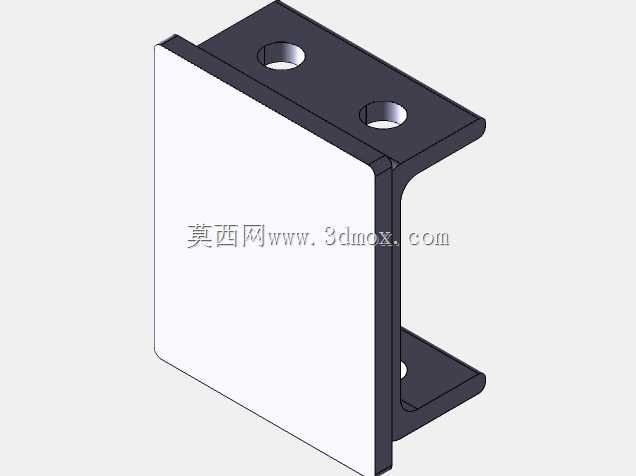

　　对应铰接孔的位置做了局部加厚与圆弧过渡处理，避免应力集中导致的臂板变形或开裂。从安装边界来看，该构件的底部安装面设置了四个对称分布的安装孔，孔位间距匹配通用工装平台的T型槽间距，可直接通过螺栓固定在工装台面或者设备基座上，不需要额外加工适配转接板；顶部承载面做了防滑纹理处理，与被支撑构件接触时能避免横向滑移，承载面的平面度公差控制在0.1mm以内，保证支撑时的接触均匀性，不会出现局部点接触导致的被支撑件压痕或者支撑失稳。在功能特性上，该结构的顶升行程与剪臂长度直接相关，设计时通过调整铰接点的位置，让整个行程范围内的顶升力输出曲线保持平稳，不会出现行程末端顶升力骤降的问题，同时剪臂的侧面设置了限位凸台，当剪臂展开到最大设计高度时，

　　凸台会互相抵接形成机械硬限位，避免过度展开导致的结构失稳倾覆。实际应用中，这类构件除了单独作为小型顶升工具使用外，还可以多组组合使用，作为大型工装的可调支撑脚，在大型构件焊接、装配作业时，通过调节各个支撑点的高度来实现构件的水平度校准，相比固定式支撑垫块，调节效率能提升60%以上，而且调节精度可以通过螺纹副的螺距控制，细牙螺纹的配置可以实现0.1mm级别的高度微调，满足精密装配的定位需求。从建模细节来看，该结构的所有铰接孔都做了公差匹配设计，孔与铰接轴的配合选用间隙配合，保证剪臂转动时无卡滞，同时配合间隙控制在合理范围内，避免顶升时出现过大的横向晃动；臂板的边缘都做了倒角处理，去除加工毛刺，避免装配和使用过程中划伤操作人员；

　　螺纹驱动副的位置设置了防尘挡片，能阻挡作业环境中的金属碎屑、灰尘进入螺纹啮合面，减少螺纹磨损，延长构件的使用寿命。在结构强度校核层面，设计时按照额定承载1.5倍的安全系数做了静力学仿真，臂板选用常用的45号钢材质时，最大应力出现在铰接孔周边，数值远低于材料的屈服强度，变形量最大的位置在顶部承载面中心，满载荷时变形量不超过0.05mm，完全满足常规工业作业的支撑精度与强度要求。不同于液压类顶升部件需要配套动力源、存在密封泄漏风险的问题，这种纯机械剪式结构不需要额外动力源，完全依靠手动旋拧驱动端即可实现高度调节，维护成本极低，也不存在低温、油污环境下密封失效的问题，在机加工车间、设备维修现场、装配生产线旁都能稳定使用，对作业环境的适应性极强。
