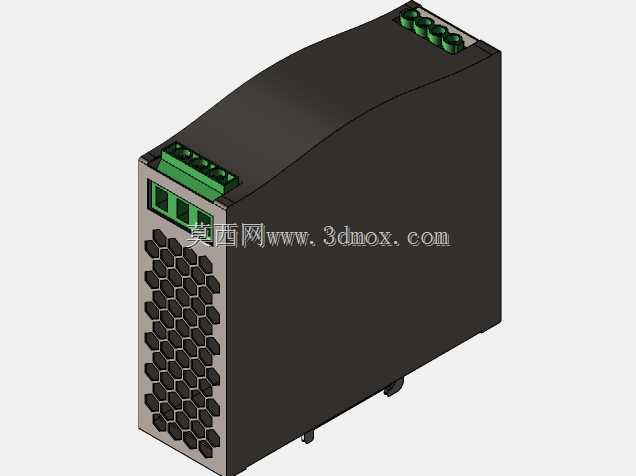

导轨式WDR-120-12工业开关电源三维结构

　　这款导轨式工业直流电源的三维结构，完全贴合工业现场电控柜内的实际安装使用需求做的细节还原，日常做机床电控系统设计、自动化产线配电布局的时候，这类12V输出的120W等级电源是给传感器、中间继电器、小型工控模块、现场指示单元供电的核心部件，很多刚入行的结构工程师做柜内布局的时候容易忽略电源的安装边界、接线空间预留，这个模型把所有现场安装会碰到的干涉点都做了精准还原。从结构设计思路来看，外壳采用的是卡扣拼接式的阻燃工程塑料壳体，前端面做了蜂窝状的通风开孔，这部分开孔的排布没有做等距均匀的规整设计，而是对应内部PCB板上发热元件的位置做了疏密调整，开关管、整流桥这些发热量大的器件对应的开孔密度更高，

　　能在不降低壳体结构强度的前提下最大化自然对流散热效率，避免长时间满负载运行时内部积热导致输出电压漂移。顶部和底部的绿色接线端子排，模型里还原了端子的压线空间、螺丝孔位的深度，实际接线的时候，进线端接交流市电，出线端接12V直流负载，端子的倾斜角度是做了15度的上扬设计，不用完全蹲到柜内就能完成接线操作，不用把整个电源拆下来就能完成现场换线维护。侧面的导轨卡扣结构是这类DIN导轨安装元件的核心结构，模型里还原了卡扣的弹性让位空间、卡接到位的限位凸台，实际安装的时候只要把卡扣上端先挂在35mm标准DIN导轨上，往下一按就能卡紧，拆卸的时候用一字螺丝刀撬动卡扣下方的解锁拨片就能快速取下，不用额外拧固定螺丝，这部分的尺寸公差控制在0.

　　2mm以内，和实际导轨的配合间隙完全还原，做柜内布局干涉检查的时候能直接用。外形尺寸方面，整体宽度是40mm，高度是125mm，深度是100mm，这个尺寸是同功率等级导轨电源的标准尺寸，安装的时候左右要预留至少10mm的散热间隙，上下要预留30mm的接线弯折空间，很多新手做布局的时候把电源紧挨着PLC或者断路器安装，最后接线的时候发现线缆弯折半径不够，或者运行的时候散热不畅导致电源过热保护，这个模型把端子外伸的长度、壳体的倒角都做了还原，能直接导入装配体里做空间校验。前端面除了通风孔，还预留了状态指示灯的安装位，实际产品里这个位置是绿色的电源指示灯，通电正常时常亮，出现过流、过压故障时熄灭，模型里把指示灯的透光孔位做了沉台设计，

　　和实际壳体的注塑结构一致。壳体的上下边缘都做了圆角过渡，没有尖锐的棱角，避免柜内安装的时候划伤接线人员的手，也避免划破线缆的绝缘层。内部的PCB安装柱位置也在壳体内部做了结构还原，四个安装柱的高度刚好把PCB架在离壳体底部5mm的位置，形成底部的通风夹层，让空气能从底部蜂窝孔进入，从前端面的开孔流出，形成完整的自然散热风道。做电气柜三维布局的时候，这类标准导轨元件的模型精度直接影响后续的布线、安装效率，这个模型把所有会产生干涉的结构都做了1:1还原，包括底部导轨卡扣突出壳体的高度、端子接线后线缆的最小弯折空间对应的外伸尺寸，不用再额外做简化处理就能直接用于装配校验。实际选型的时候，这款电源支持宽幅交流输入，能在交流180V到480V的电压范围内稳定输出12V直流，适配不同工业现场的电网波动情况，对应的结构上，进线端子的电气间隙做了8mm的预留，满足高压输入的安规要求，模型里端子之间的隔离筋高度也做了还原，能直观看到不同电位端子之间的隔离距离，做安规校验的时候也能作为参考。很多工程师做三维建模的时候容易忽略这类电气元件的细节结构，导致最后装配的时候出现接线空间不足、和相邻元件干涉的问题，这个模型的结构细节完全按照实物测绘的尺寸做的还原，不管是用来做机床电控柜的布局设计，还是做自动化设备的配电单元建模，都能直接复用，不用再反复核对实物尺寸调整模型。
