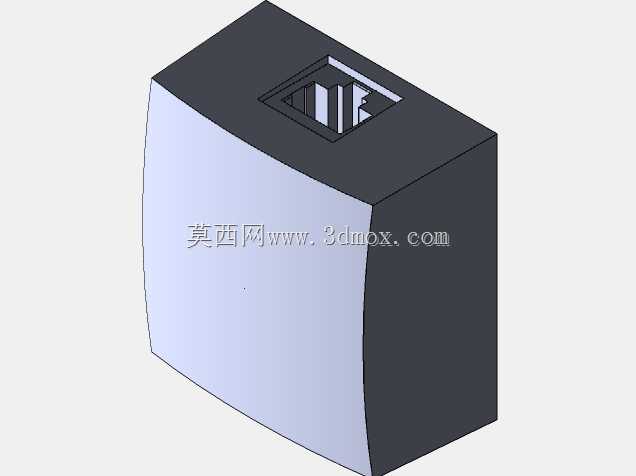

霍尼韦尔YJ-HF500条码扫描读头结构设计

　　在零售收银、仓储出入库、生产流水线溯源、医疗耗材核验等高频条码识别场景中，固定式二维条码阅读设备的结构合理性直接决定了现场部署效率与长期运行稳定性，这款霍尼韦尔YJ-HF500的三维结构还原，完全围绕现场实际使用需求做了细节层面的设计考量。从实际应用场景出发，这类固定式读头常部署在商超收银台的内嵌台面、自助结算终端的操作面板、仓储分拣线的固定工位、生产线的品控节点，需要同时兼顾操作人员的扫码操作便捷性、设备安装的适配性、长期运行的防护性，因此结构设计上没有采用棱角分明的方正壳体，而是将操作侧的立面做了微弧曲面过渡，既能够减少操作人员手持条码靠近时的磕碰风险，也能让设备在嵌入式安装时与台面开孔的贴合度更好，避免直角边缘积灰、卡滞杂物的问题。设备顶部预留的扫描窗口采用内凹式结构设计，窗口周边做了阶梯式的限位凸台，一方面可以在安装透明防护面板时直接通过凸台定位，不需要额外打胶或者增加固定压片，装配效率更高；另一方面内凹结构能够阻挡环境杂光直射扫描识别模组，降低强光环境下的识别误码率，即使是在仓储车间顶部照明直射、商超收银台射灯近距离照射的场景下，也能减少光线对CMOS识别模块的干扰。从安装边界来看，这款读头的主体结构采用近似立方体的基础构型，背部与侧部的安装面做了平整化处理，既可以采用背部挂装的方式固定在墙面或者立式支架上，也可以通过侧部的安装孔位锁附在终端设备的内部机架上，底部预留的走线槽位能够将通讯线缆、供电线缆完全隐藏在安装面内侧，

　　不会出现线缆外露被拉扯、积尘的问题，适配台面内嵌、支架固定、终端集成三种主流的安装方式，不需要额外定制转接支架就能覆盖绝大多数现场部署需求。功能结构层面，设备内部的腔体做了分区设计，识别模组的安装位预留了前后微调的余量，装配时可以根据实际使用的扫码距离调整模组的倾角，让扫描视场的中心区域刚好覆盖操作人员最常放置条码的操作区间，减少操作人员调整条码位置的时间；电源与通讯接口的安装位做了加强筋加固，即使现场频繁插拔线缆，也不会出现接口松脱、电路板受力开裂的问题。壳体的壁厚设计兼顾了结构强度与轻量化需求，主体壳体采用ABS材质的壁厚均匀控制在2.2mm左右，扫描窗口周边的受力区域局部加厚到3mm，既能够满足日常使用中防磕碰的强度要求，

　　也不会因为壳体过厚导致整体重量过大，增加安装面的承重负担。考虑到这类设备常处于人员操作频繁的场景，壳体的拼接缝全部采用止口结构设计，拼接缝隙控制在0.15mm以内，能够阻挡日常泼溅的液体、飘落的灰尘进入设备内部，不需要额外做密封胶条就能满足基础的防护要求，降低后期维护清理的难度。在结构细节上，操作侧的曲面弧度经过反复调整，刚好匹配操作人员站立操作时的视线与手部操作角度，当操作人员手持商品或者物料条码靠近设备时，不需要刻意调整手腕角度就能让条码正对扫描窗口，长时间操作也不容易产生疲劳；顶部的扫描窗口内凹深度控制在8mm左右，既能够起到挡光的作用，也不会因为内凹过深导致条码贴到窗口边缘时出现识别盲区，对于褶皱、轻微污损的纸质条码，

　　以及屏幕显示的电子付款码、电子溯源码，都能预留足够的识别焦距范围。设备的边角全部做了R3的圆角过渡，没有尖锐的棱角，即使在人员走动频繁的通道旁安装，也不会因为剐蹭造成人员受伤，同时圆角结构也能提升壳体注塑成型时的良品率，减少尖角位置的应力集中问题，避免设备受到轻微撞击时出现壳体开裂的情况。从建模还原的角度来看，整个结构的装配关系完全按照实际产品的卡扣、螺丝固定位做了还原，壳体的前后盖通过周边的6个卡扣加2颗底部固定螺丝实现连接，拆卸维护时只需要拧下底部螺丝就能拆开壳体，不需要撬动拼接缝，不会对壳体外观造成损伤；内部的电路板安装柱全部做了自攻螺丝柱的结构设计，柱高预留了0.2mm的装配间隙，能够吸收注塑件的成型公差，避免螺丝锁附时出现柱体断裂或者电路板翘曲的问题。
