自制立式金属ITX电脑机箱结构设计

　　这款立式小型金属机箱的设计，最初是面向桌面紧凑空间的使用需求做的定制化结构方案，区别于市售量产机箱的标准化开孔与固定位，整个结构完全围绕选定的第三代Intel Core i5平台硬件做适配，从板卡安装边界到散热风道走向，都做了针对性的空间预留。从实际应用场景来看，这类自制金属机箱多用于个人桌面小型工作站、家用轻娱乐主机的搭建，相比量产的塑料侧透机箱，全金属切割弯折的壳体拥有更好的结构强度与电磁屏蔽能力，放置在桌面时不会因为风扇转动产生壳体共振异响，小尺寸的立式结构也能节省桌面横向占用空间，适配多数小户型桌面、宿舍桌面的摆放需求。

　　从功能特性上看，整个壳体采用金属板材经激光切割、数控折弯后做漆面喷涂处理，所有板件的连接位都预留了对应的螺丝孔位，不需要额外做焊接处理，组装时可以通过手动拧接螺丝完成整体装配，内部走线空间做了分层预留，主板供电线、硬盘数据线、前面板控制线都可以沿着壳体侧边的理线槽排布，不会干扰到CPU散热风扇的进风通道。硬件适配层面，内部空间可以完整容纳MATX版型以下的主板、标准尺寸的塔式CPU风冷散热器、2.5英寸SSD固态硬盘，电源位适配标准SFX小尺寸电源，显卡安装位预留了单风扇短卡的安装空间，完全满足第三代i5平台的硬件扩展需求，不需要为了机箱尺寸阉割核心硬件的性能释放。

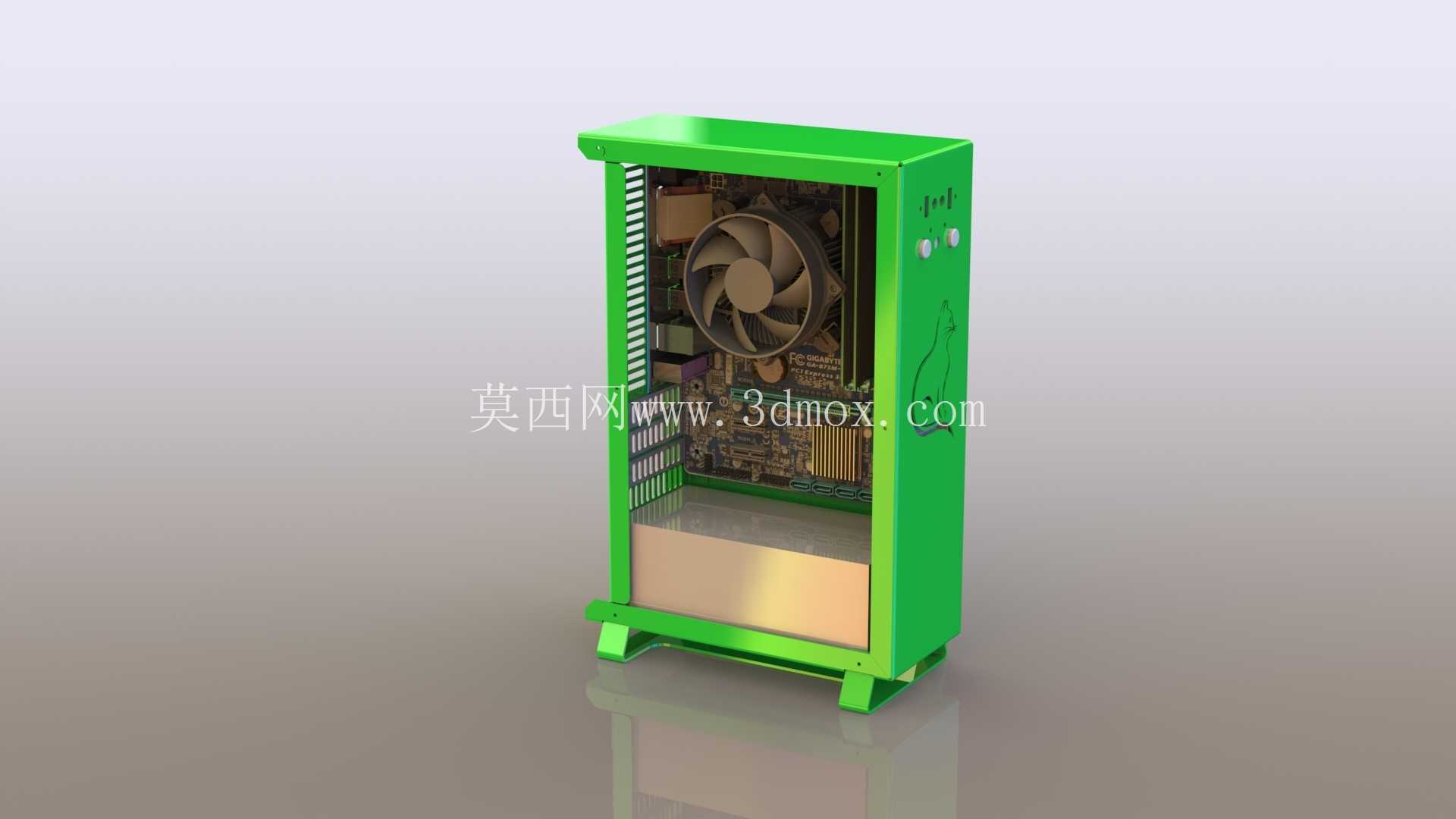

　　设计思路上，整个结构没有做多余的装饰性造型，外壳采用亮绿色喷涂处理，前面板预留了开关按键与USB接口的安装位，侧方做了大面积的通风开孔，对应CPU风扇的进风区域，保证散热气流可以直接穿过散热鳍片带走热量，底部做了四个凸起的支撑脚，将机箱整体抬离桌面一定高度，避免桌面杂物堵住底部进风通道，同时也能减少桌面震动传递到机箱内部的机械硬盘（如果配置的话），降低硬盘坏道风险。壳体的板材折弯处都做了圆角处理，避免组装和使用过程中锋利的板材边缘划伤手部，所有开孔的公差控制在0.2mm以内，保证主板铜柱、电源固定螺丝都可以顺利对位，不需要二次扩孔修正。

　　外形尺寸与安装边界方面，整个机箱的高度控制在400mm以内，宽度与深度都控制在200mm级别，属于典型的小型立式ITX机箱尺寸，摆放时只需要占用桌面不到A4纸大小的面积，机箱后部预留了标准的主板IO挡板开孔、PCIe显卡挡片开孔、电源出线开孔，和市售标准机箱的后部接口位完全一致，不需要额外定制转接线材。内部的主板固定铜柱位置完全遵循标准ITX、MATX主板的孔位规范，用户如果后续更换同规格的主板，不需要重新调整铜柱位置就可以直接安装，SSD安装位设置在机箱底部的独立仓内，和主板区域做了物理分隔，避免硬盘受到主板区域的散热热风直吹，降低硬盘的工作温度。

　　从结构强度的角度考虑，金属板材的厚度选择了1.2mm的冷轧钢板，相比市售很多0.6mm板材的量产机箱，整个壳体的抗形变能力更强，即使长时间放置或者搬动，也不会出现壳体变形导致主板短路、硬件移位的问题，所有的通风开孔都做了翻边处理，既提升了开孔处的结构强度，也避免安装线材时被开孔毛刺划破线皮。整个机箱的装配不需要特殊工具，只需要一把十字螺丝刀就可以完成全部组装流程，内部的线材预留长度也做了适配，即使是没有装机经验的用户，也可以按照结构对位完成硬件安装，不会出现线材长度不够或者空间不足无法走线的问题。散热风道的设计采用了直进直出的方案，冷空气从侧方开孔进入，直接穿过CPU散热器鳍片后从后部开孔排出，没有多余的风道遮挡，相比很多多风扇的复杂风道机箱，这种简单的直通风道在小尺寸机箱里的散热效率反而更高，能够保证i5处理器在满负载运行时的温度控制在合理区间，不会因为散热空间不足出现降频问题。
