CA6140车床配套润滑油存储塑料油瓶结构

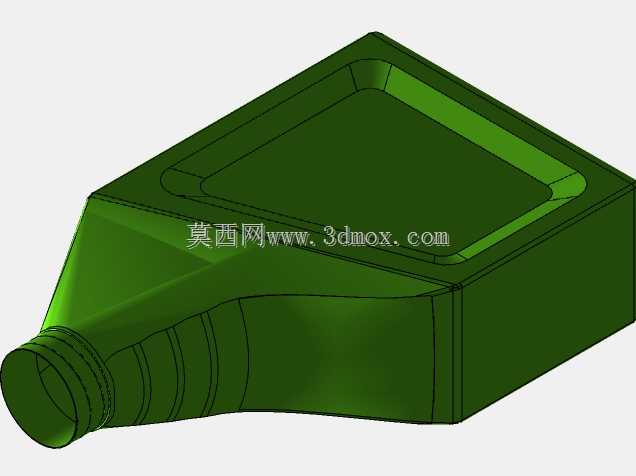

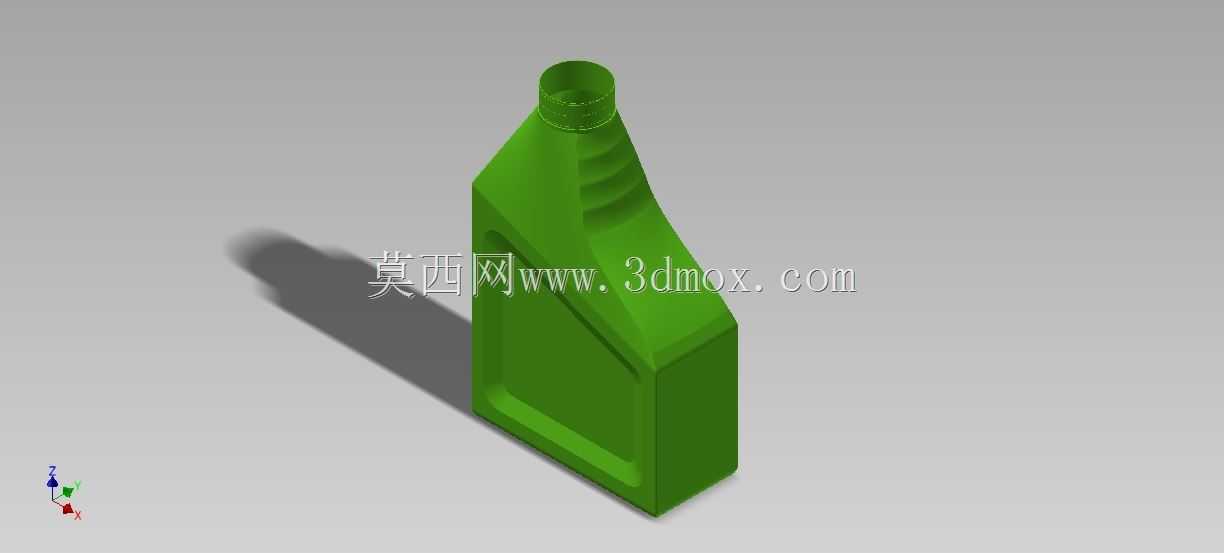

　　这款油瓶的结构设计完全围绕CA6140普通车床日常维保的润滑油加注场景展开，作为机床维保环节的常用储液容器，它的使用场景覆盖了机床导轨润滑、溜板箱油位补充、主轴箱润滑油加注、丝杠螺母副润滑等多个日常维保工位，区别于通用民用油瓶，它的结构完全适配机加工车间的使用环境。从实际使用需求出发，瓶身主体采用近似长方体的截面设计，这一设计并非随意选择，机加工车间的工具柜、机床旁的置物台空间有限，方正的瓶身可以紧密贴合置物区域的边角，不会像圆瓶那样滚动滑落，同时在批量存放时能够最大化利用储物空间，减少车间置物区域的空间浪费，瓶身底部做了一圈内凹的加强筋结构，在满装润滑油的状态下，能够承受瓶内液体的静压力，避免长期放置出现瓶底鼓胀变形，

　　导致放置不稳的问题，同时加强筋也提升了瓶身的抗冲击性能，即使在车间地面意外跌落，也不容易出现开裂漏液的情况。瓶身的握持区域做了内凹的弧形贴合面，这个位置刚好对应人手握持时的虎口与四指贴合位置，加注润滑油时，操作人员单手握持即可稳定控制瓶身倾斜角度，不会因为瓶身表面光滑出现打滑，导致润滑油洒漏在机床导轨或者加工工件上——要知道机加工车间里润滑油洒漏在工件表面会影响后续装夹定位精度，洒落在导轨防护板上也会增加清洁工作量，这个握持结构的设计就是为了精准控制加注流量，减少洒漏风险。瓶口部分采用了收窄的长颈设计，颈部做了多圈环形的防滑加强结构，一方面这个长颈可以深入机床各个狭窄的加注口位置，比如CA6140车床溜板箱的注油孔位置空间狭窄，

　　普通宽口容器很难对准，长颈结构可以直接伸入注油孔内，避免加注时润滑油顺着瓶身流到外部；另一方面颈部的环形筋既可以提升颈部的结构强度，拧紧瓶盖时不会因为扭矩过大出现颈部开裂，同时也可以适配通用的螺纹密封瓶盖，保证存储时的密封性能，避免润滑油挥发或者进入车间内的金属切屑粉尘，污染润滑油品质。从设计逻辑上看，整个瓶身的壁厚做了梯度设计，瓶身主体区域壁厚均匀，保证吹塑成型时的材料流动性，避免出现局部壁厚过薄导致的渗漏风险，而握持区域、瓶口颈部、底部加强区域的壁厚做了局部加厚，在控制整体材料用量的前提下，提升易受力、易磨损位置的结构强度，平衡了制造成本与使用耐用性。外形尺寸上，这款油瓶的整体高度控制在260mm左右，

　　瓶身主体截面尺寸为80mm*120mm，这个尺寸刚好可以放入CA6140车床附带的工具盒预留的储液瓶位置，不需要额外占用外部储物空间，满装状态下的容量为1L，刚好对应车床日常维保一次的润滑油常规用量，不需要频繁往返油料存储点取油，也不会因为容量过大导致瓶身过重，单手握持加注时费力。在安装边界与适配性上，它的瓶口外径采用通用的32mm标准螺纹尺寸，可以适配市面上常见的尖嘴加注盖、翻盖导流盖等不同类型的瓶盖，针对不同的加注场景可以更换对应的瓶盖，比如给导轨润滑时使用长尖嘴盖精准控制出油位置，给主轴箱补油时使用大流量导流盖提升加注效率，不需要额外定制专用配件，降低了使用过程中的配件替换成本。瓶身的侧面预留了平整的标签粘贴区域，这个区域没有做加强筋或者凹凸结构，可以平整粘贴润滑油型号、加注周期、油品标号等标识，避免车间使用过程中出现油品混加的问题——机加工场景下不同标号的润滑油混加会导致润滑性能下降，严重时还会加剧机床运动部件的磨损，平整的标签位可以让标识清晰易读，减少维保失误。另外瓶身的边角全部做了圆角过渡处理，没有尖锐的棱角，一方面是吹塑成型工艺的需求，避免成型时出现应力集中导致的开裂，另一方面在车间使用过程中，即使瓶身碰到机床的漆面或者加工工件，也不会刮伤机床漆面或者磕碰工件表面，适配机加工车间的复杂使用环境。
