CA6140车床配套多拐曲轴结构设计

　　在普通卧式车床的主轴传动系统之外，进给与主运动的动力传递链路里，曲轴类零件承担着将旋转运动转化为特定往复动作、或是整合多缸动力输入的核心作用，本次设计的CA6140配套曲轴，是针对车床主轴箱内润滑泵驱动、或是专用附件传动需求开发的专用传动部件。从实际应用场景来看，该曲轴适配CA6140系列普通车床的内部传动布局，可直接替换原有同规格传动件，也可作为车床改造时加装往复式润滑系统、专用进给机构的核心传动零件，在机床日常运转过程中，持续承受交变弯曲载荷与扭转载荷，对结构强度、同轴度公差、动平衡性能都有较高要求。

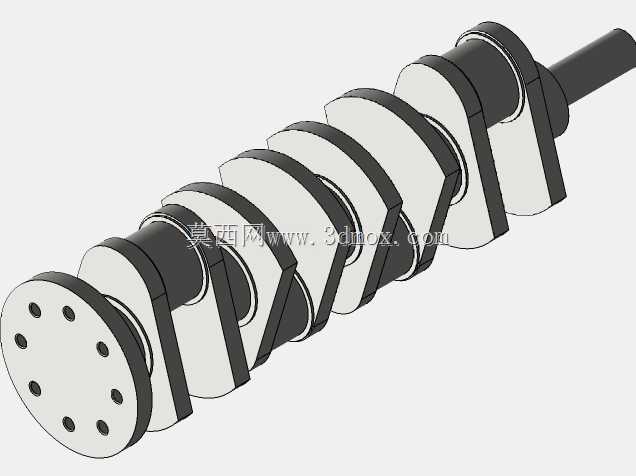

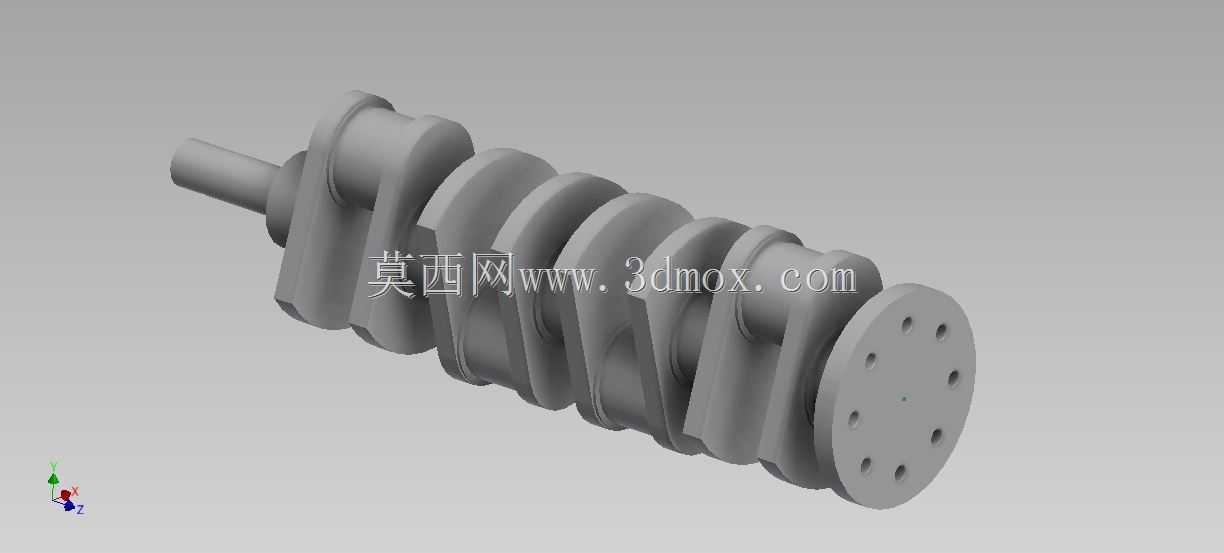

　　从功能特性层面看，该曲轴采用多拐整体式结构，共设置6个曲柄销，对应多组曲柄连杆机构的安装位，可同时驱动多组柱塞式润滑泵单元，为车床主轴箱、进给箱内的齿轮、轴承摩擦副提供定量压力润滑，避免高速运转时出现干磨、温升过高的问题。曲轴输入端采用圆柱轴伸结构，可通过联轴器与主轴箱内的传动齿轮输出端连接，动力输入直接可靠；输出端设置带均布螺栓孔的法兰盘结构，可配套安装飞轮、传动带轮或是信号触发盘，满足不同改装场景的动力输出需求。曲轴的主轴颈与曲柄销之间采用大圆角过渡设计，有效降低应力集中系数，在交变载荷长期作用下，可避免圆角位置出现疲劳裂纹，延长零件使用寿命。

　　设计过程中，首先结合CA6140车床主轴箱内部的安装空间边界，确定曲轴的总长度、各主轴颈的直径与跨距，确保安装后不会与箱体内壁、周边齿轮、拨叉零件产生运动干涉。各曲柄销的相位角严格按照多缸泵的供油时序要求设置，保证各润滑单元的供油动作连贯无冲击，降低传动过程中的振动与噪声。主轴颈的尺寸公差按照IT6级精度设计，表面粗糙度要求达到Ra0.8，适配滑动轴承的配合间隙要求，运转时可形成稳定的动压油膜，减少摩擦损耗。曲柄臂采用椭圆形截面设计，在保证足够抗弯截面模量的前提下，尽可能降低曲柄臂的旋转质量，减少曲轴动平衡时的去重量，提升高速运转时的稳定性。

　　安装边界方面，曲轴的两个主轴颈支撑位中心距严格匹配CA6140主轴箱内预设的轴承安装孔位，无需对箱体进行二次加工即可完成装配；输入端轴伸的直径与长度适配原传动齿轮的轮毂孔尺寸，平键槽的位置与尺寸符合GB/T 1096标准，可直接使用标准平键传递扭矩；输出端法兰盘的螺栓孔分布圆直径、螺栓孔直径与数量，适配CA6140车床原厂飞轮的安装尺寸，替换安装时无需额外加工连接零件。曲轴的轴向定位采用轴肩与锁紧螺母配合的结构，装配时可通过调整锁紧螺母的预紧力，控制曲轴的轴向窜动量在0.02-0.04mm范围内，避免运转时出现轴向窜动影响传动精度。

　　从结构细节来看，曲轴内部设计有贯通的润滑油道，主轴颈表面的油孔与润滑油道连通，运转时压力润滑油可通过油道进入各主轴颈与曲柄销的摩擦表面，实现自身的压力润滑，无需额外设置外置润滑管路。油孔的位置设计在轴颈的载荷承载区侧面，避免油孔处于最大压应力位置降低轴颈的结构强度，同时油孔边缘做倒角抛光处理，减少应力集中。曲轴的所有锐边均做倒钝处理，装配时不会划伤轴承内圈与密封件，也避免搬运、装配过程中出现锐边割伤的问题。针对曲轴的动平衡要求，设计时在曲柄臂的端面预留了动平衡去重区域，零件加工完成后可进行动平衡校正，平衡精度等级达到G6.3，满足车床主轴箱内1500r/min转速下的运转要求，不会因不平衡量产生额外振动，影响车床的加工精度。
