立式串联空气处理罐体结构设计

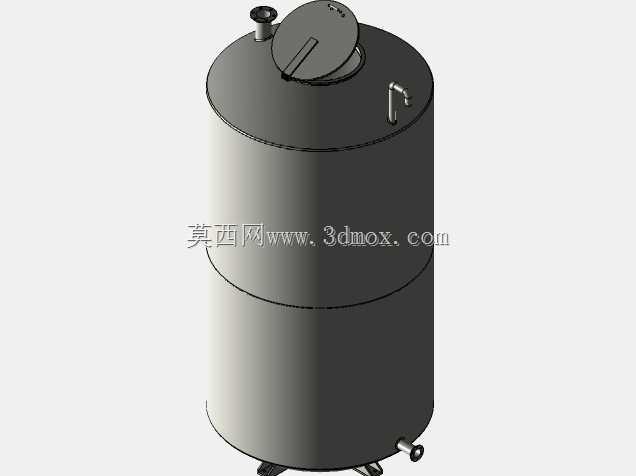

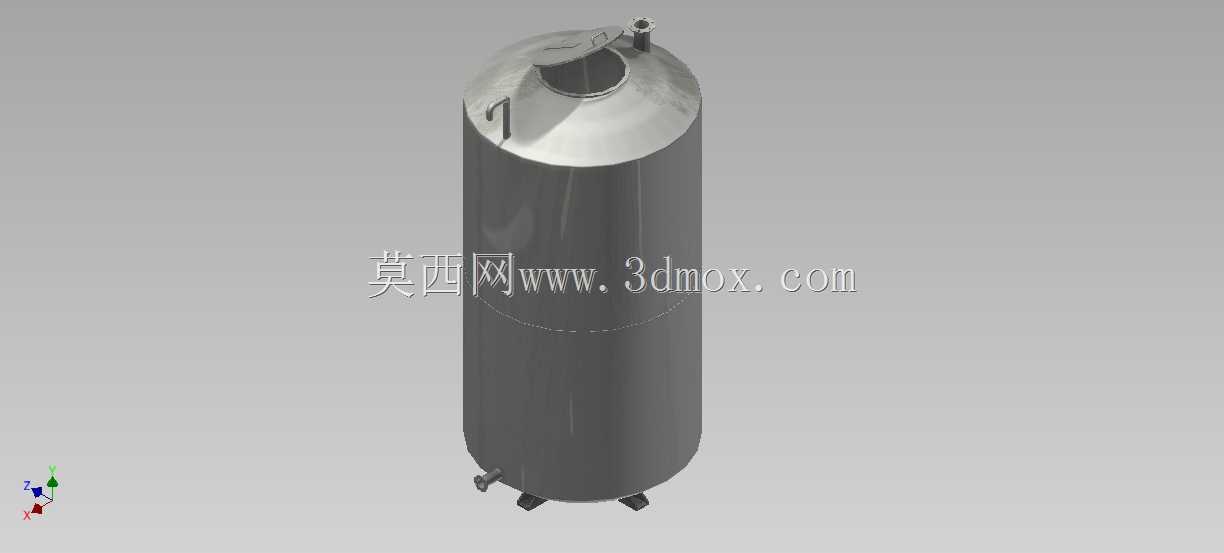

　　在工业流体处理、压缩空气净化、化工气液分离等场景中，立式承压罐体是核心的承载与反应单元，本次呈现的立式串联空气罐体，主要面向多工序串联的空气介质处理工况，可作为压缩空气后段的油水分离、缓冲稳压、介质吸附单元的载体，适配车间集中供气系统、小型化工试验线、环保废气预处理段的安装需求。从结构设计逻辑来看，罐体主体采用等径直筒段搭配上锥形封头、下平底支撑的结构形式，区别于常规椭圆封头罐体，锥顶结构能够引导罐内上升气流中的液态凝液沿锥面回流至罐体下部，减少气相出口带液的概率，顶部设置的两个管口分别作为气相出口与仪表安装接口，可适配压力变送器、安全阀的安装需求，满足承压罐体的安全附件布置规范。罐体下部的三个支腿采用均布式设计，

　　支腿与罐体底部采用焊接连接，支腿底部预留安装孔位，可直接通过膨胀螺栓固定于混凝土基础或者钢制设备平台上，安装边界需预留罐体直径1.2倍以上的操作空间，满足日常检修、管口拆装的操作距离要求。直筒段的长径比控制在4:1左右，这个比例既能够保证空气在罐体内有足够的停留时间，实现杂质沉降、介质吸附的工艺要求，又不会因为罐体过高导致整体稳定性下降，降低风载、设备振动带来的倾覆风险。在功能适配层面，该罐体可根据实际工艺需求在内部加装填料层、丝网除沫器、过滤滤芯等内件，串联使用时可将前级罐体的气相出口与后级罐体的进气口通过管道连接，实现多级过滤、多级反应的工艺路线，单台罐体的接口采用标准法兰连接形式，可适配不同压力等级的工业管道安装，

　　无需额外定制转接件。设计过程中充分考虑了罐体的加工工艺性，直筒段采用卷板焊接成型，纵缝与环缝均预留了标准的焊接坡口，锥顶封头采用分片压型后拼焊的加工方式，支腿采用标准型钢裁切制作，整体加工难度低，常规压力容器加工厂即可完成制作，无需特殊的成型模具。罐体底部预留的排污接口可定期排出罐内沉降的液态杂质、固体颗粒物，避免杂质堆积影响内部介质的处理效率，侧面可根据需求预留液位计接口、取样口接口，方便运行过程中实时监控罐内状态。从安装适配性来看，该罐体的重心位于直筒段下部1/3位置，搭配三个均布支腿，即使在有轻微振动的设备平台上也能保持稳定，无需额外加装地脚螺栓的防松结构，安装时只需保证罐体垂直度偏差不超过1/1000即可满足运行要求，

　　不会因为倾斜导致内部气流分布不均，影响处理效果。在实际工况应用中，这类串联空气罐体常搭配空压机、冷干机、精密过滤器组成完整的压缩空气处理系统，也可作为小型废气处理系统中的喷淋、吸附单元载体，适用的压力范围覆盖常规低压工业工况，罐体壁厚根据承压需求计算选取，满足强度与刚度的双重要求，避免运行过程中出现罐体变形、焊缝开裂的问题。设计时还考虑了罐体的外表面处理需求，可根据使用环境选择喷漆、镀锌、衬塑等表面处理方式，适配潮湿、腐蚀等不同的车间环境，延长设备的整体使用寿命。
