CA6140车床单射线进给防护结构

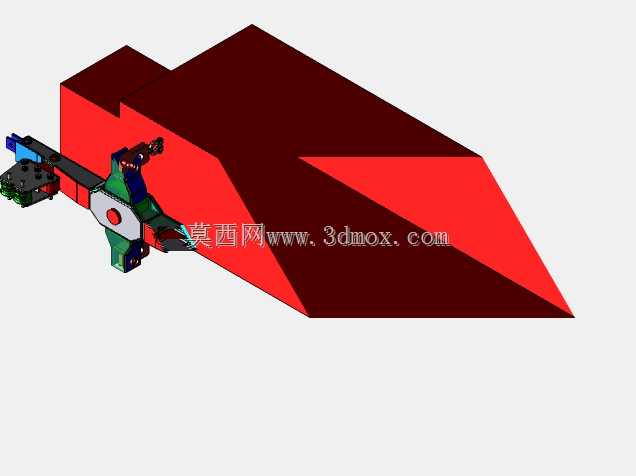

　　在普通卧式车床的金属切削作业场景中，切削区域产生的飞溅切屑、高压切削液雾以及高速崩碎的硬质合金刀粒，是长期困扰操作工人的典型安全隐患，尤其是CA6140这类通用型卧式车床，作为机械加工车间普及率最高的切削设备，其原有开放式的溜板进给区域缺乏针对性的射线式定向防护结构，作业过程中切屑容易沿着进给方向飞溅到操作位，不仅会造成操作人员烫伤，还可能卡入导轨面造成导轨研伤，影响设备长期运行精度。本次设计的单射线结构，正是针对CA6140车床溜板进给侧的定向防护需求开发，整体结构采用楔形导流主体搭配多段铰接调节支架的组合形式，楔形主体的大斜面朝向切削区域，能够将飞溅过来的切屑、切削液顺着斜面导流回机床排屑槽内，避免飞溅物直接冲向操作侧。

　　从结构设计逻辑来看，楔形防护主体采用薄钢板折弯拼焊结构，内部设置有两道加强筋，在保证整体抗冲击强度的前提下，尽可能降低结构自重，避免给溜板增加额外的负载影响进给灵敏度。铰接调节支架部分采用三段式铰接结构，每段铰接位置都设置有锁紧旋钮，能够根据不同车削作业的刀具伸出长度、工件装夹直径调整防护主体的位置与角度，比如在进行大直径盘类零件车削时，可以将防护主体向上翻转抬起，避免与工件发生干涉；在进行长轴类零件外圆车削时，可以将防护主体调整到贴近刀尖的位置，最大化提升防护覆盖范围。安装边界方面，整个结构通过底部的连接座直接固定在CA6140车床的溜板侧安装面上，不需要对原机床的床身、导轨结构进行打孔改造，连接座上设置有长条形调节孔，

　　能够适配不同批次CA6140车床的安装孔位公差，安装完成后整体结构的最外端距离溜板侧面的突出量控制在120mm以内，不会超出车床原有操作位的安全边界，也不会影响车床原有的尾座移动行程，在车床进行最大行程进给时，防护结构不会与尾座、卡盘等部件发生运动干涉。从实际使用的功能特性来看，该结构除了基础的切屑防护功能外，楔形主体的侧面还预留有切削液喷嘴安装位，可以直接将机床原有的冷却喷嘴固定在防护结构上，跟随溜板同步移动，保证冷却喷嘴始终对准刀尖切削位置，不需要每次换刀后重新调整喷嘴位置，能够有效减少辅助作业时间。铰接支架的转动阻尼经过匹配设计，调整时不需要过大的操作力，同时在机床进给振动、切削冲击的作用下不会出现自行移位的情况，

　　长期使用也不会出现铰接松动的问题。在结构细节处理上，楔形主体的所有边缘都做了倒钝处理，没有尖锐的棱角，避免操作人员调整时被划伤，主体表面喷涂有耐切削液腐蚀的防锈涂层，长期接触切削液也不会出现漆层脱落、锈蚀的问题。针对车床加工时的不同工况，该结构还可以根据实际需求在楔形主体上加装透明观察挡板，在不影响防护效果的前提下，方便操作人员观察刀尖的切削状态，不需要频繁探身靠近切削区域，进一步提升作业安全性。整个结构的运动轨迹经过反复校核，在溜板进行快速移动、进给切削的全行程范围内，所有活动部件都不会与机床的床身导轨、丝杠、光杠以及周边的附属装置发生碰撞，安装后不需要改变原机床的任何操作逻辑，操作人员可以快速上手使用，不需要额外的操作培训。
