斑马ZT610标签打印机配套承载托盘结构

　　在工业条码打印作业场景中，标签托盘是条码打印机输出端的核心配套承载部件，主要承接打印完成后输出的成卷或单张标签介质，避免标签垂落沾染车间地面的油污、粉尘，同时规整标签输出路径，减少标签弯折、起翘导致的条码识别失效问题，广泛适配生产流水线物料标识、仓储货位标签打印、成品溯源条码制作等工位的ZT610系列工业打印机配套使用。

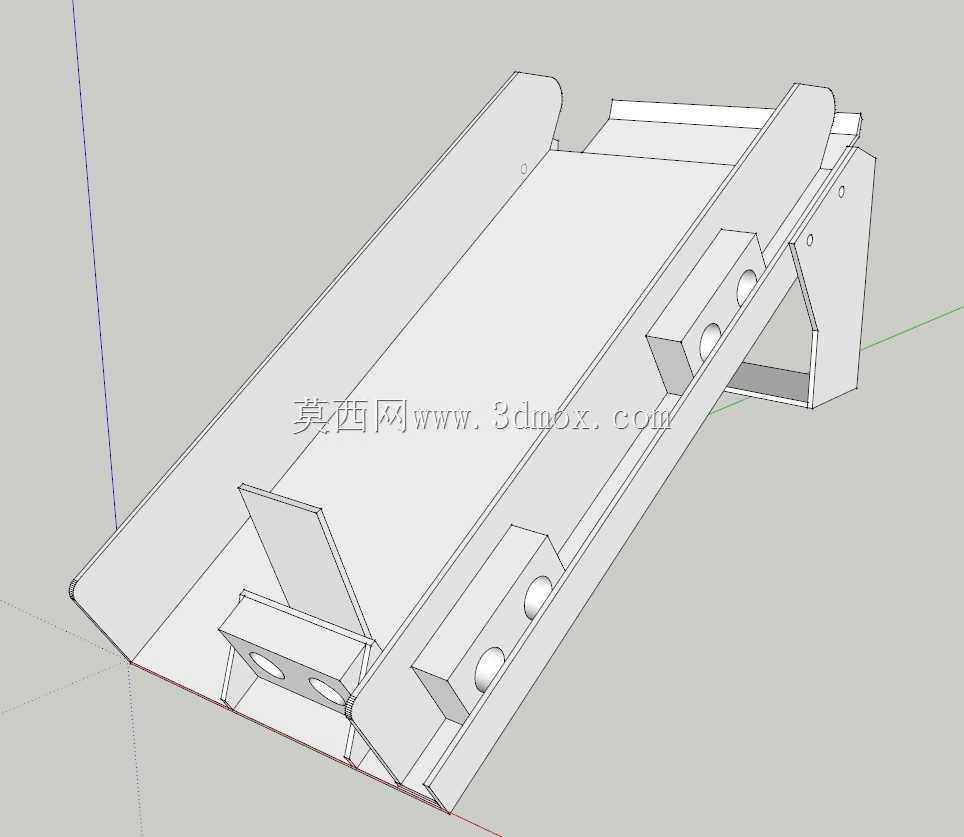

　　该托盘采用倾斜式承载面设计，整体依托钣金折弯工艺成型，主体承载板设置有双侧向上折弯的挡边结构，挡边高度匹配ZT610打印机最大标签输出宽度，可限制标签在输出过程中的左右窜动，避免标签偏移出承载区域。承载面的倾斜角度经过实际打印作业验证，适配标签从打印机出纸口输出后的自然下垂弧度，无需额外设置导向辊即可让标签平顺滑落到托盘承载区域，减少标签与出纸口的剐蹭蹭花条码涂层的问题。

　　托盘靠近打印机安装侧设置有L型折弯安装挂板，挂板上预留的两个圆形安装孔位完全匹配ZT610打印机机身侧部的预装固定螺柱位置，安装时无需对打印机机身进行二次打孔改造，直接将挂板卡入螺柱后拧紧紧固螺母即可完成固定，安装后托盘承载面与打印机出纸口下沿的垂直间隙控制在3mm以内，既不会摩擦出纸口的撕纸刀结构，也不会让薄型标签从间隙处垂落。

　　承载板下部设置有两处三角形折弯加强筋，分别对称布置在承载板两侧靠近安装挂板的位置，加强筋与承载板、安装挂板采用一体折弯成型，无额外焊接接缝，可提升托盘整体结构刚性，在承载最大直径200mm的成卷标签输出堆叠时，承载板中部的形变量控制在0.5mm以内，长期使用不会出现承载部下弯导致标签滑落的问题。承载板前端设置有向下折弯的小折边，折边高度5mm，可阻挡堆叠的标签从托盘前端滑出，同时折边做了圆角钝化处理，避免操作人员取拿标签时被钣金锐边划伤。

　　托盘上设置的两处带孔凸台结构，用于适配可选装的标签导向压片，当使用宽度小于100mm的窄幅标签时，可在凸台上通过螺栓固定可调式导向挡片，根据标签实际宽度调整挡片间距，进一步限制窄标签的输出路径，避免窄标签在托盘上歪斜堆叠。整个托盘的所有外露钣金边缘均做了去毛刺钝化处理，表面采用喷塑工艺处理，摩擦系数低，标签在承载面滑动时不会产生静电吸附，适配铜版纸、合成纸、PET等多种材质的标签介质使用。

　　从安装边界来看，该托盘安装完成后整体向打印机出纸侧延伸的长度为280mm，完全覆盖ZT610打印机常用的100-150mm长度标签的输出承接需求，双侧挡边的最大内宽为170mm，适配打印机最大168mm宽度的标签打印规格，安装后不会超出打印机机身的左右宽度，不会占用流水线工位过多的操作空间，也不会干扰打印机侧部的碳带更换、标签卷安装等日常维护操作。在实际产线应用中，该托盘可有效减少打印完成标签的落地脏污率，降低因标签损坏导致的重复打印耗材浪费，同时规整的标签堆叠也方便操作人员批量取拿标签粘贴，提升工位作业效率。
