缝纫辅料卷展开作业专用设备结构

　　在服装、箱包、鞋类加工的生产现场，织带、腰带这类长条状缝纫辅料的上料与计数环节，长期存在人工盘卷效率低、计数误差大、料卷散线乱料的问题，这款卷展设备正是针对这类工位的实际作业需求设计的专用工装结构。从现场安装的边界条件来看，设备整体采用立式双立板支撑结构，底部为整块平板安装底座，不需要额外浇筑地基，直接通过螺栓固定在常规操作台面即可使用，整体占地宽度控制在400mm区间，纵深不超过350mm，适配缝纫车间工位间距紧凑的布局特点，不会占用过多操作空间，操作人员坐在工位前即可完成料卷更换、张紧度调整的全部操作，不需要额外起身走动。

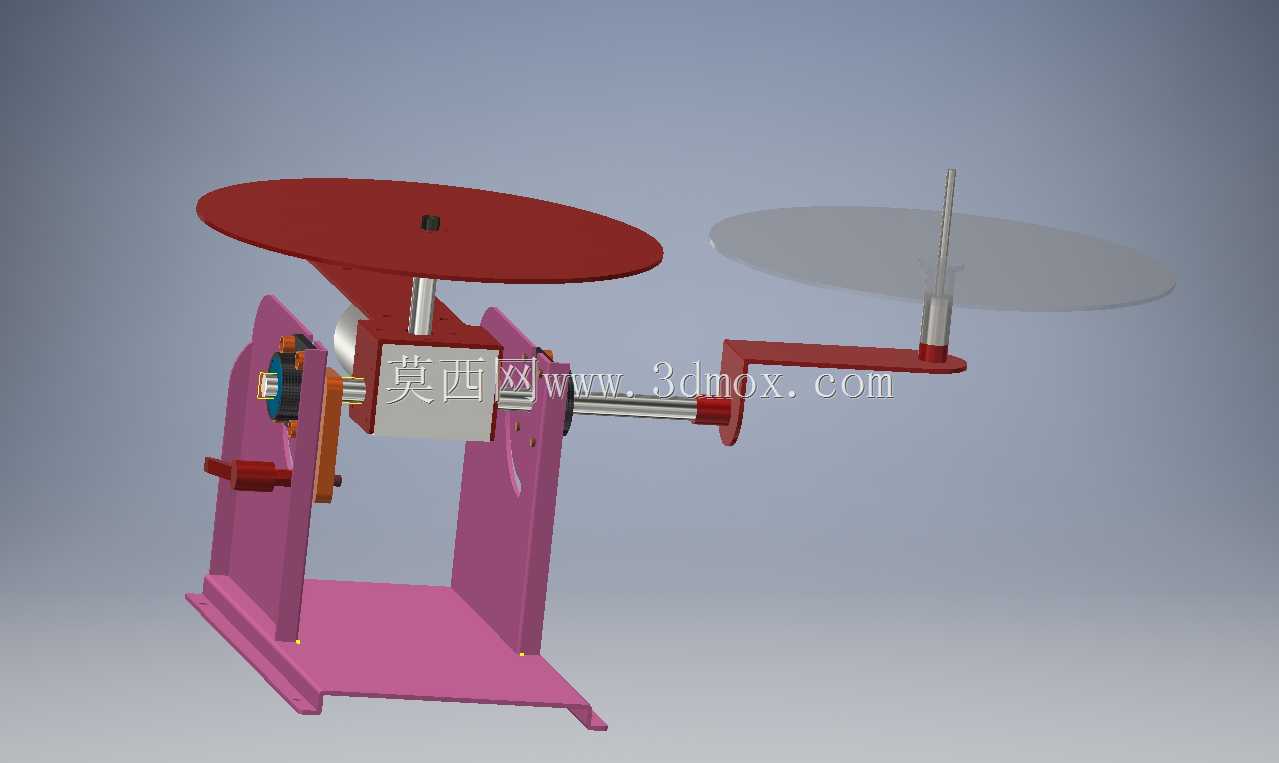

　　设备的核心功能围绕料卷的承托、展平、计数三个核心作业目标设计，两侧分别设置料卷安装工位：一侧为实心圆盘承托台，用于放置待展开的整卷原料，圆盘中心设置定位轴，可适配内径30mm至80mm的常规织带料卷纸芯，圆盘下方设置推力轴承支撑结构，转动时阻尼均匀，不会出现料卷惯性过大放料过多导致的织带拖地缠绕问题；另一侧为悬臂式导料轴，用于承托展平后的收卷料盘，悬臂结构设计无需拆卸端部挡块即可快速更换空纸芯，换料时间比传统穿轴式结构缩短60%以上，适配小批量多批次的辅料加工换产需求。中间的传动支撑段采用光轴传动结构，轴体两端通过带座轴承固定在两侧立板上，转动阻力小，长期使用不会出现卡滞问题，立板侧面设置手动锁紧手柄，当需要暂停作业核对物料长度时，扳动手柄即可锁死转轴，避免料卷自行转动散料。设计过程中充分考虑了缝纫车间的作业环境特点，整体结构没有复杂的电控元件，全部采用机械结构实现功能，不会因为车间内的布屑、线头堆积导致设备故障，日常维护只需要定期给轴承位置加注润滑脂即可，没有复杂的保养要求。

　　结构件的受力设计经过反复校核，底部立板与底座之间采用折弯加强结构，满卷承重达到15kg时，立板形变量控制在0.2mm以内，不会出现转轴倾斜导致的料卷偏摆问题；导料臂的厚度经过优化，在保证承重强度的前提下尽可能减轻自重，减少转轴的额外负载，延长轴承使用寿命。设备的操作高度经过人体工学优化，料卷安装位置距离操作台面的高度为280mm，操作人员更换料卷时手臂不需要过度抬升，长时间作业也不会产生肌肉疲劳；两个料盘之间的水平间距设置为220mm，预留了足够的空间供操作人员目视检查织带表面是否存在跳线、污渍、破损等缺陷，不需要额外将织带拉出过长距离即可完成全段检查，同时在展卷过程中可以直接核对物料长度，不需要额外配备米轮等计数装置，通过转轴转动圈数结合料卷直径即可快速核算物料长度，计数误差控制在1%以内，完全满足缝纫辅料的领料、发料计数精度要求。

　　针对不同宽度的织带、腰带物料，设备的导料轴上可以快速加装限位挡圈，挡圈采用手拧螺丝固定，不需要额外工具即可调整限位间距，适配10mm至80mm宽度的各类带状辅料，不需要更换任何结构件即可完成不同规格物料的作业切换。整体结构没有尖锐的外凸棱角，所有钣金件的边缘都做了倒圆角处理，避免操作人员换料过程中被划伤，符合车间作业的安全规范。从三维建模的角度来看，这款设备的所有零件都采用常规加工工艺即可生产，钣金件采用激光切割折弯工艺，轴类零件采用常规圆钢车削加工，没有复杂的曲面结构，加工成本低，生产周期短，非常适合缝纫加工车间自行制作或者小批量采购使用，能够有效解决辅料展卷、计数环节的人工浪费问题，提升工位作业效率。
