单耳挂式脑电传导耳机结构设计

　　这款单耳挂式脑电传导设备的结构设计，核心围绕穿戴式生理信号采集与音频输出的复合需求展开，在结构布局上充分平衡了佩戴稳定性、信号采集精度与使用舒适度的多重要求。从实际应用场景来看，这类设备可覆盖日常通勤音频播放、专注力训练状态监测、特殊作业场景下的语音通讯与状态预警等多个领域，相比传统入耳或头戴式音频设备，它无需堵塞耳道，能在接收音频信号的同时保持对环境音的感知，同时集成的脑电传导模块可实时采集前额叶区域的脑电信号，为状态分析提供硬件基础。

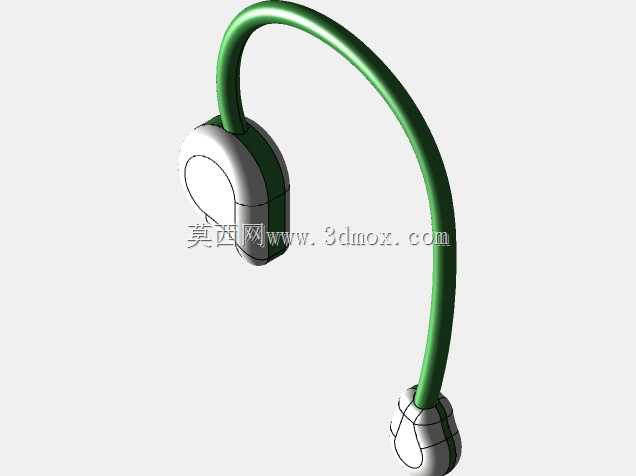

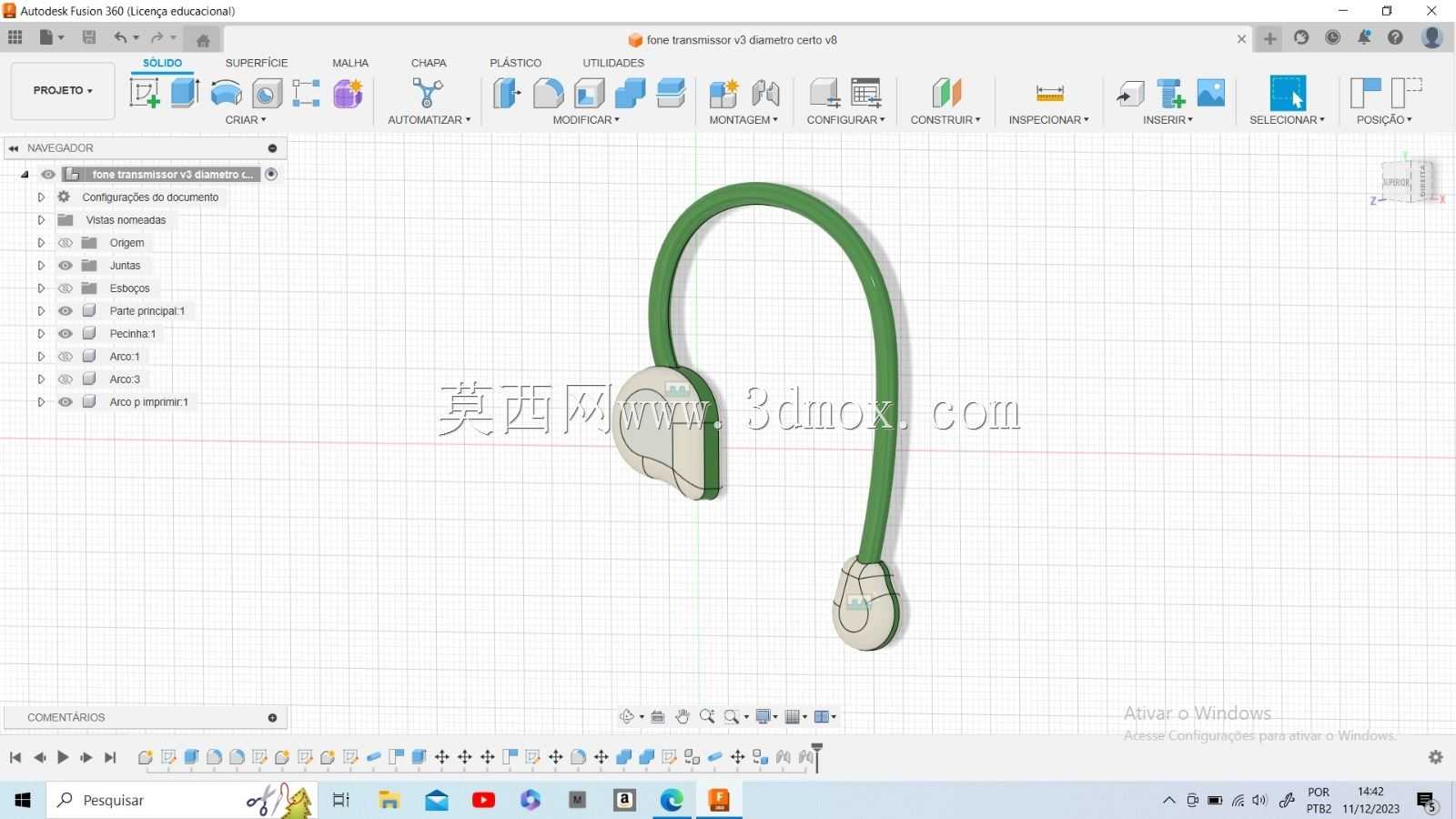

　　在功能特性的结构实现上，设备分为三个核心功能段：入耳侧的音频输出与信号采集端、弧形挂耳支撑段、末端的走线与配重端。入耳侧的腔体采用圆角矩形的圆润造型，贴合耳甲腔外侧轮廓，避免长时间佩戴对耳部软组织造成压痕，腔体正面的平面区域为信号采集触点的安装位，设计时预留了0.8mm的触点安装沉台，保证触点表面与皮肤接触压力维持在15-20kPa的合理区间，既不会因压力过大造成佩戴不适，也不会因接触压力不足导致信号采集出现噪声。腔体内部做了分层隔舱设计，音频发声单元与信号采集电路板之间设置1mm厚的ABS隔层，避免发声单元的振动传递到采集触点，干扰脑电信号的采集精度，隔舱边缘做了密封胶条的安装槽，可实现IP54级的防尘防水能力，适配日常出汗、小雨等使用场景。

　　挂耳支撑段采用变曲率的弧形结构，曲率参数完全匹配亚洲成年人耳后轮廓的平均统计数据，从耳上附着点到耳后乳突位置的曲率半径从18mm渐变到25mm，保证挂耳段能均匀贴合耳后皮肤，不会出现局部应力集中的问题。挂耳段内部嵌入直径1.2mm的镍钛合金记忆丝，外部包裹2mm厚的医用级硅胶层，记忆丝的屈服强度设置在350MPa，可实现15度范围内的自适应形变，适配不同耳型的尺寸差异，松开后能快速恢复初始形态，不会出现永久变形。挂耳段的壁厚从连接入耳腔体处的3mm渐变到连接末端配重段的2.5mm，在保证结构强度的前提下尽可能降低整体重量，整机组装完成后的重量控制在12g以内，长时间佩戴不会产生明显的坠重感。

　　末端的配重段腔体采用锥形过渡设计，内部放置信号处理电路板与连接走线，腔体重量设置为3.2g，与入耳侧腔体的3.5g重量基本持平，保证佩戴时设备的重心落在耳郭支撑区域，不会出现前端下坠或后端上翘的情况。配重段的底部预留了充电触点的安装位，触点采用pogopin弹簧针结构，伸出高度0.6mm，搭配专用充电盒可实现盲插充电，无需额外设置插拔接口，进一步提升设备的密封性能。

　　在安装边界的尺寸设计上，设备整体的展开长度为122mm，入耳侧腔体的尺寸为18mm×15mm×12mm，挂耳段的最大宽度为6mm，配重段的最大直径为10mm，所有边缘都做了R1.5以上的圆角处理，不存在尖锐棱角，避免佩戴过程中刮蹭皮肤。装配时采用卡扣加超声焊接的连接方式，入耳腔体与挂耳段的连接位置设置3个均匀分布的卡扣，焊接缝宽度控制在0.3mm，焊接后接缝处的台阶差不超过0.1mm，保证外表面的顺滑度。信号采集触点的表面采用镀金处理，镀层厚度1μm，降低皮肤与触点之间的接触阻抗，提升信号采集的稳定性，触点与内部电路板的连接采用激光焊接工艺，避免传统焊锡连接在长期形变下出现脱焊的问题。

　　从结构设计的合理性角度来看，这款设备在有限的体积内整合了音频输出、脑电信号采集、信号预处理三个功能模块，各模块之间的结构干扰被降到最低，同时充分考虑了人体穿戴的舒适度要求，所有与皮肤接触的部位都采用软质硅胶材料，硬塑腔体部分完全不直接接触皮肤，避免低温环境下硬质材料接触皮肤造成的不适感。挂耳段的记忆丝结构经过10000次弯折疲劳测试，形变量不超过2%，可满足长期使用的结构可靠性要求，整机的跌落测试标准设置为1.2米高度自由跌落至水泥地面，所有功能不受影响，外壳无开裂、卡扣无松脱，满足日常消费类穿戴设备的可靠性要求。
