小型工业立式滤筒除尘设备结构设计

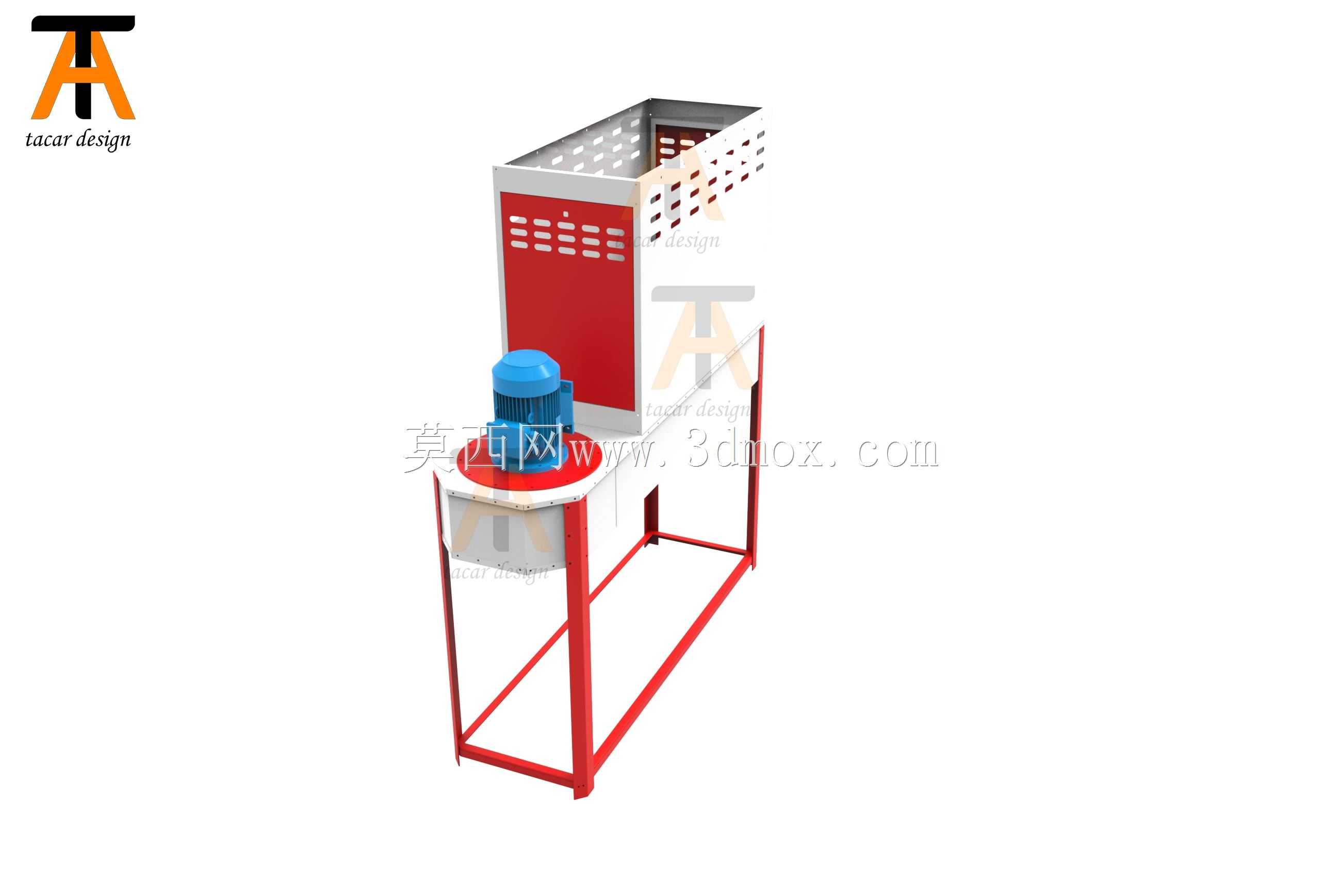

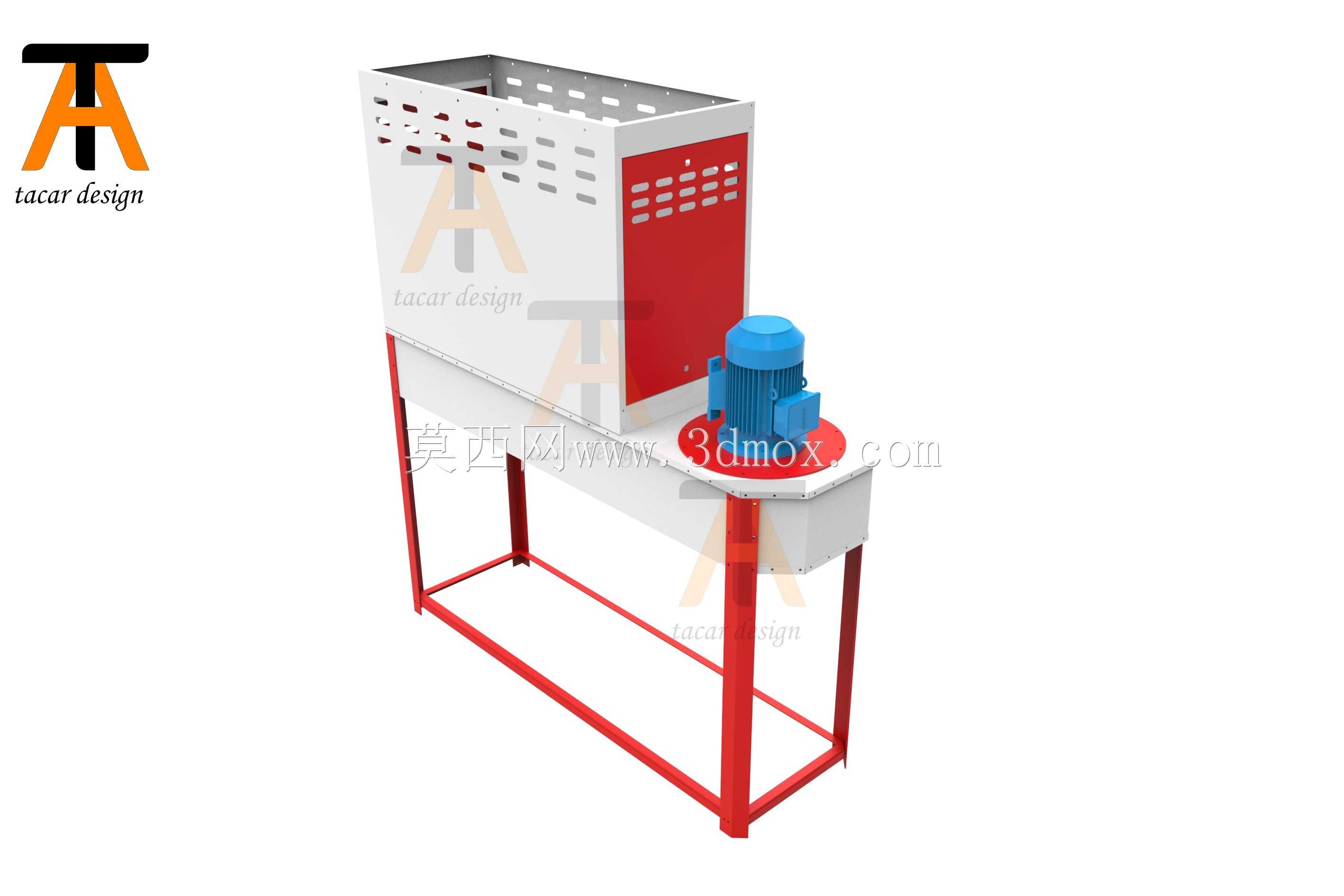

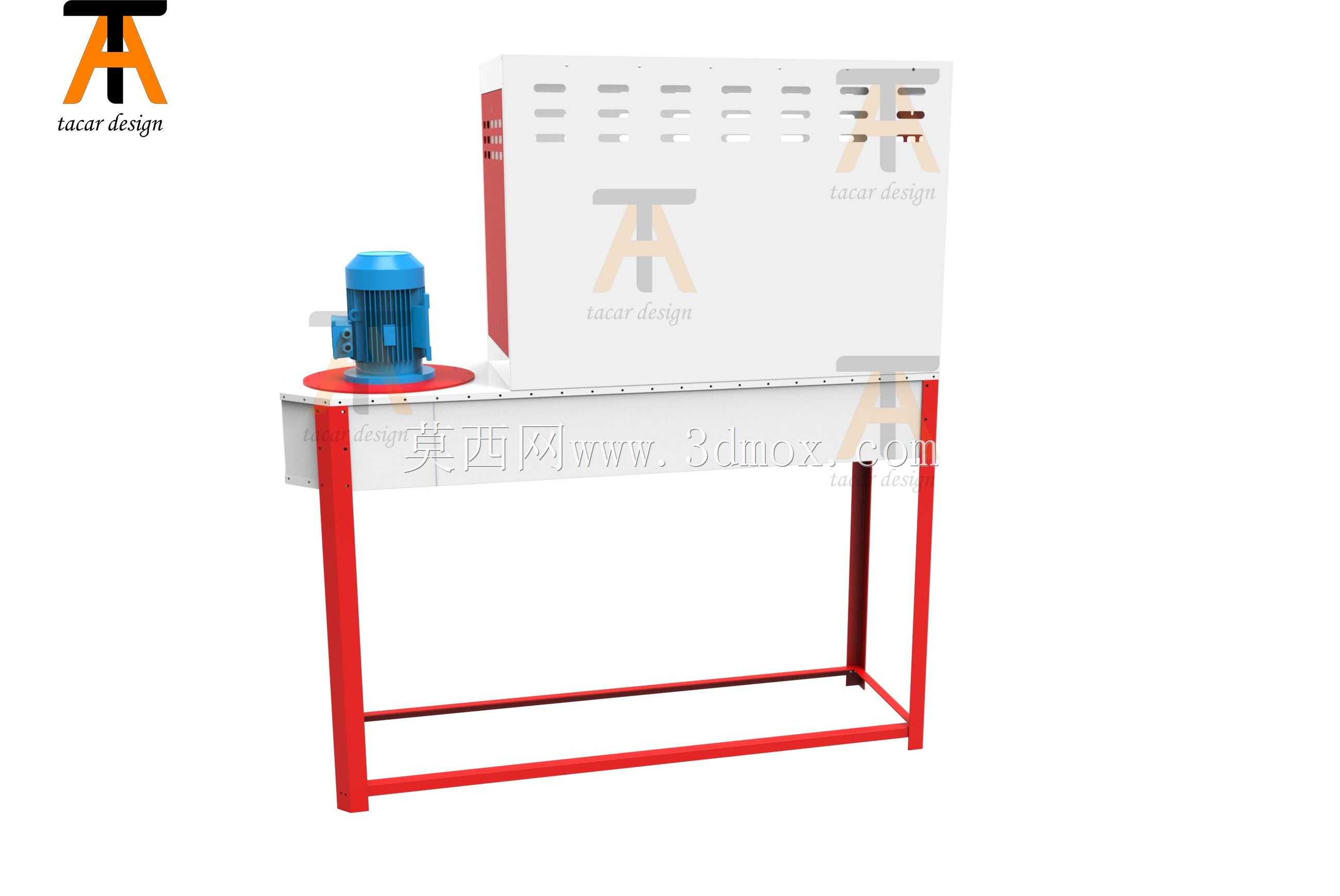

　　这款小型立式除尘设备的三维结构，主要面向机加工车间、小型五金打磨工位、木工开料作业点这类分散式产尘场景设计，区别于大型集中除尘系统的长管道布局，该设备采用就近安装的落地式结构，可直接布置在产尘点位侧方1.5米范围内，省去复杂的管网铺设成本，适配单工位或者2-3个相邻小工位的粉尘捕集需求。从结构布局来看，设备整体采用方管焊接框架作为承载主体，底部框架预留了150mm的离地间隙，既方便日常地面清扫，也可适配叉车孔位实现短距离工位转移，支腿底部配置可调式橡胶脚垫，可在不平整的车间地面调整水平度，避免设备运行时因机架倾斜产生额外振动噪音。上部的箱体采用1.5mm厚冷轧钢板折弯拼焊结构，箱体正面设置快拆式检修门，门体周边粘贴发泡橡胶密封条，

　　保证箱体内部的负压密封性，避免含尘气体从缝隙泄漏；箱体侧面开设阵列式通风孔，作为洁净空气的排出口，孔位采用冲压成型工艺，边缘做钝化处理，避免安装维护时划伤操作人员。设备的核心过滤单元布置在箱体内部腔体，含尘气流从设备侧下方的进风口进入腔体后，因流道截面突然扩大，气流流速快速降低，大颗粒粉尘在重力作用下直接沉降到下部的集尘抽屉，细小粉尘随气流附着在滤筒外表面，过滤后的洁净空气透过滤筒材质从上部排风孔排出，当滤筒表面粉尘附着到一定厚度时，可通过配套的脉冲清灰结构将粉尘吹落到集尘抽屉，抽屉采用抽拉式结构，前端设置密封胶条，抽出时可避免积尘二次飞扬，单次集尘量可满足单工位8小时作业的粉尘存储需求。动力单元采用立式安装的离心风机，

　　直接布置在箱体顶部的安装平台上，风机与箱体连接位置设置橡胶减震垫，阻断风机运行时的振动传递到机架，降低整体运行噪音；风机的进风口直接对接箱体内部的净气腔，减少风路的沿程阻力损失，提升吸尘口的负压捕集能力。从安装边界来看，设备整体占地尺寸控制在0.8平方米以内，高度不超过1.8米，不需要额外的吊装固定，仅需放置在平整地面接通电源即可投入使用，适配车间内狭窄的工位间隙布置。设计过程中重点考虑了维护便利性，所有需要定期更换或者清理的部件，包括滤筒、集尘抽屉、风机接线端，都设置在设备正面或者侧面的易操作位置，不需要拆解主体框架即可完成日常维护作业；箱体的焊接位置全部做连续密封焊，避免长期使用后焊缝位置积尘锈蚀，外表面采用静电喷塑处理，

　　可耐受车间内少量切削液、金属粉尘的腐蚀，延长设备的整体使用寿命。在流道设计上，特意将进风口位置设置在箱体下部偏侧位置，避免进风气流直接冲刷滤筒表面，造成滤筒局部磨损过快，同时让气流在箱体内形成缓流的回旋路径，提升大颗粒粉尘的自然沉降效率，降低滤筒的过滤负荷，延长滤筒的更换周期。机架的方管选型经过承重校核，不仅可以承载箱体、风机、滤筒的自重，还可以承受设备运行时的风机动载荷，避免长期运行后机架出现变形开焊的问题；支腿的横撑采用斜向加固结构，提升机架整体的抗扭刚度，即使设备需要短距离推移，也不会出现框架晃动的情况。
