机床用嵌入式舱内照明组件结构设计

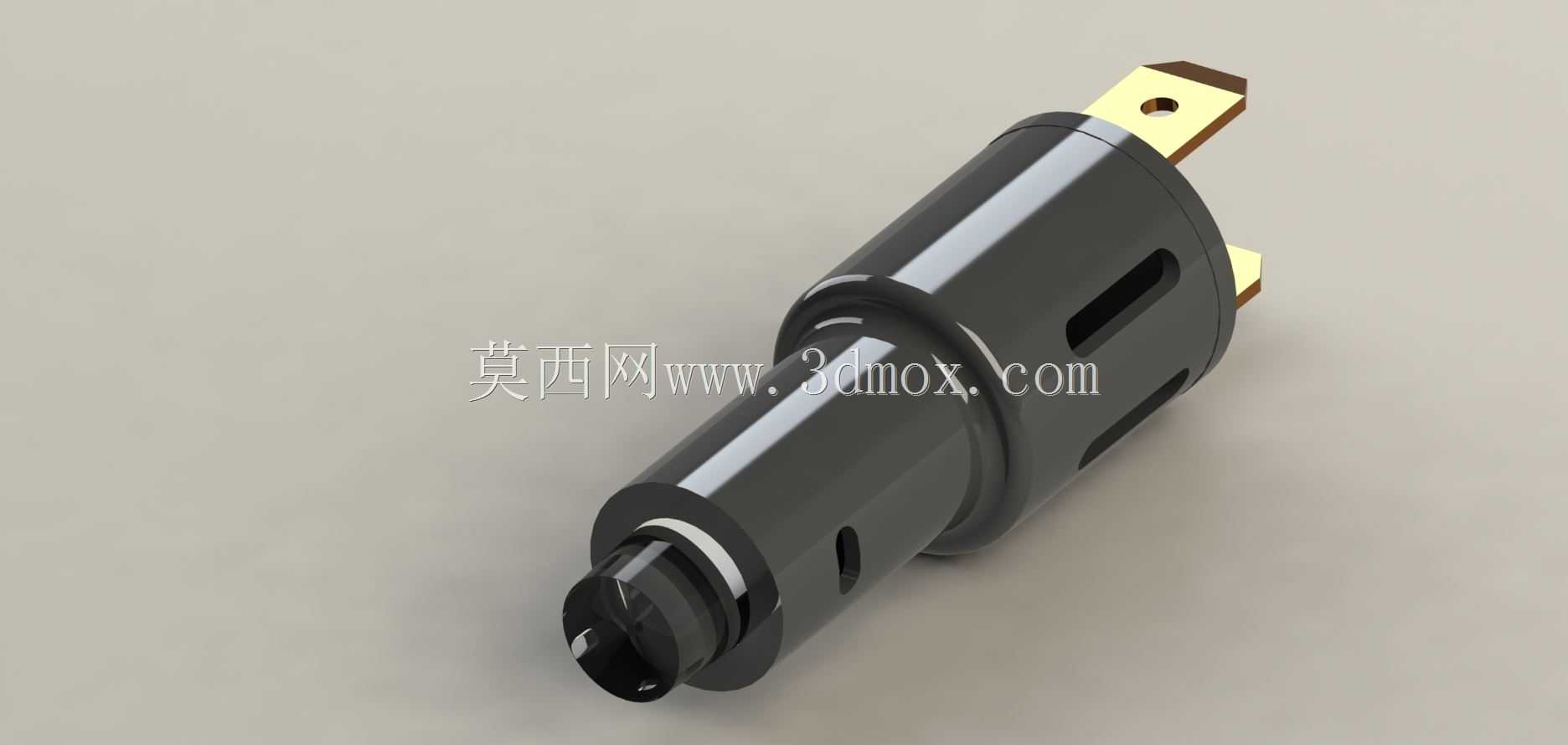

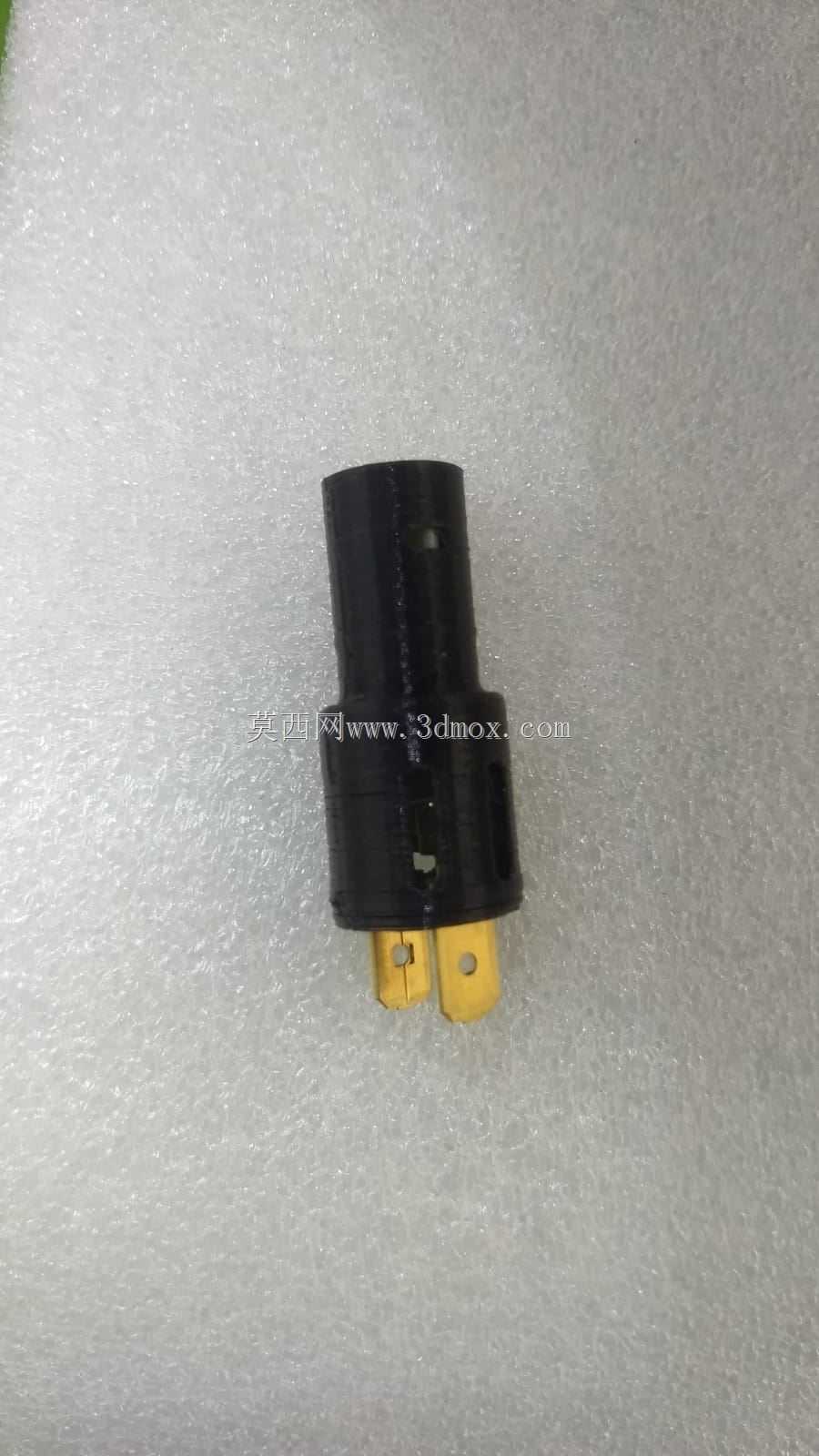

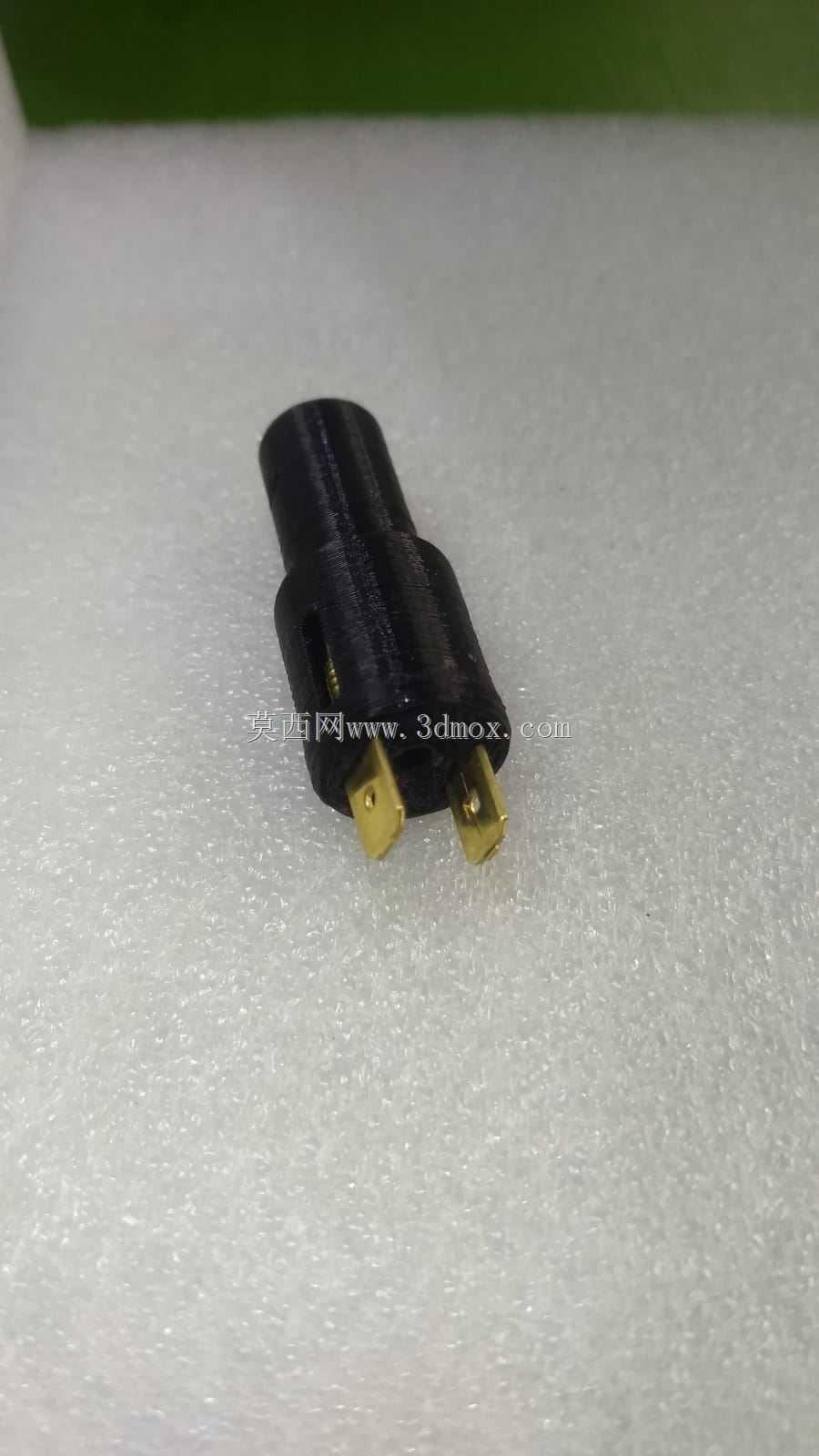

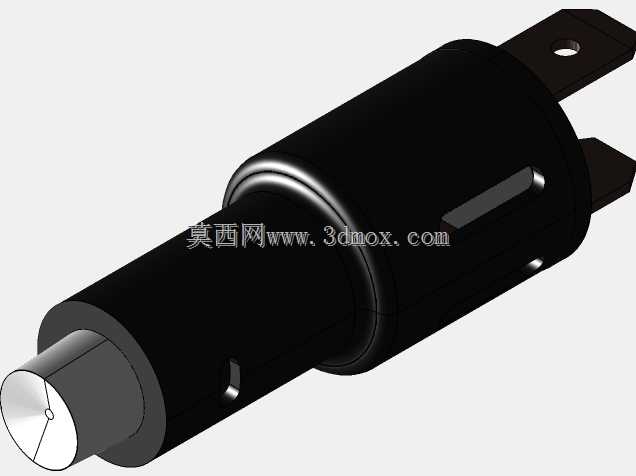

　　这款舱内照明组件主要适配普通卧式车床的封闭防护舱内部照明需求，在CA6140这类常规机加工设备的封闭作业空间内，操作人员需要清晰观察刀尖切削状态、工件装夹定位精度以及排屑区域的实时情况，普通外置照明容易被切屑飞溅遮挡、被切削液长期侵蚀出现故障，这款嵌入式安装的照明组件就是针对这类工况做的定向结构设计。从实际安装边界来看，组件主体为圆柱形结构，主体外径适配机床舱壁预先开设的标准安装孔位，尾部带两个对称的扁状安装支耳，支耳上预留固定通孔，安装时仅需将主体从舱壁外侧推入安装孔，调整支耳角度对准舱壁内侧的预装螺孔，拧入紧固件即可完成固定，不需要在舱壁上做复杂的开槽或焊接固定座，安装后主体突出舱壁内侧的长度控制在合理范围，不会与移动的刀架、

　　拖板产生运动干涉，也不会被长工件回转时剐蹭。从功能特性上看，组件前端为透光出光面，采用内嵌式的聚光结构设计，出光角度覆盖刀架作业的核心区域，不会产生多余的眩光刺激操作人员眼部，同时主体外壳做了全密封结构设计，接缝处预留密封槽位可加装密封圈，能够抵御车床加工时飞溅的乳化液、细切屑进入组件内部，避免电路短路或者透光面被污染影响照明效果。设计过程中首先考虑的是机床舱内的恶劣工况，外壳选用耐油、耐切削液腐蚀的工程塑料材质做主体结构，金属安装支耳做了发黑防锈处理，长期在潮湿、有油雾的舱内环境下不会出现锈蚀卡死的情况，后期维护更换时仅需拧下尾部紧固件即可抽出主体，不需要拆解舱壁其他结构，维护效率更高。结构上做了分层设计，

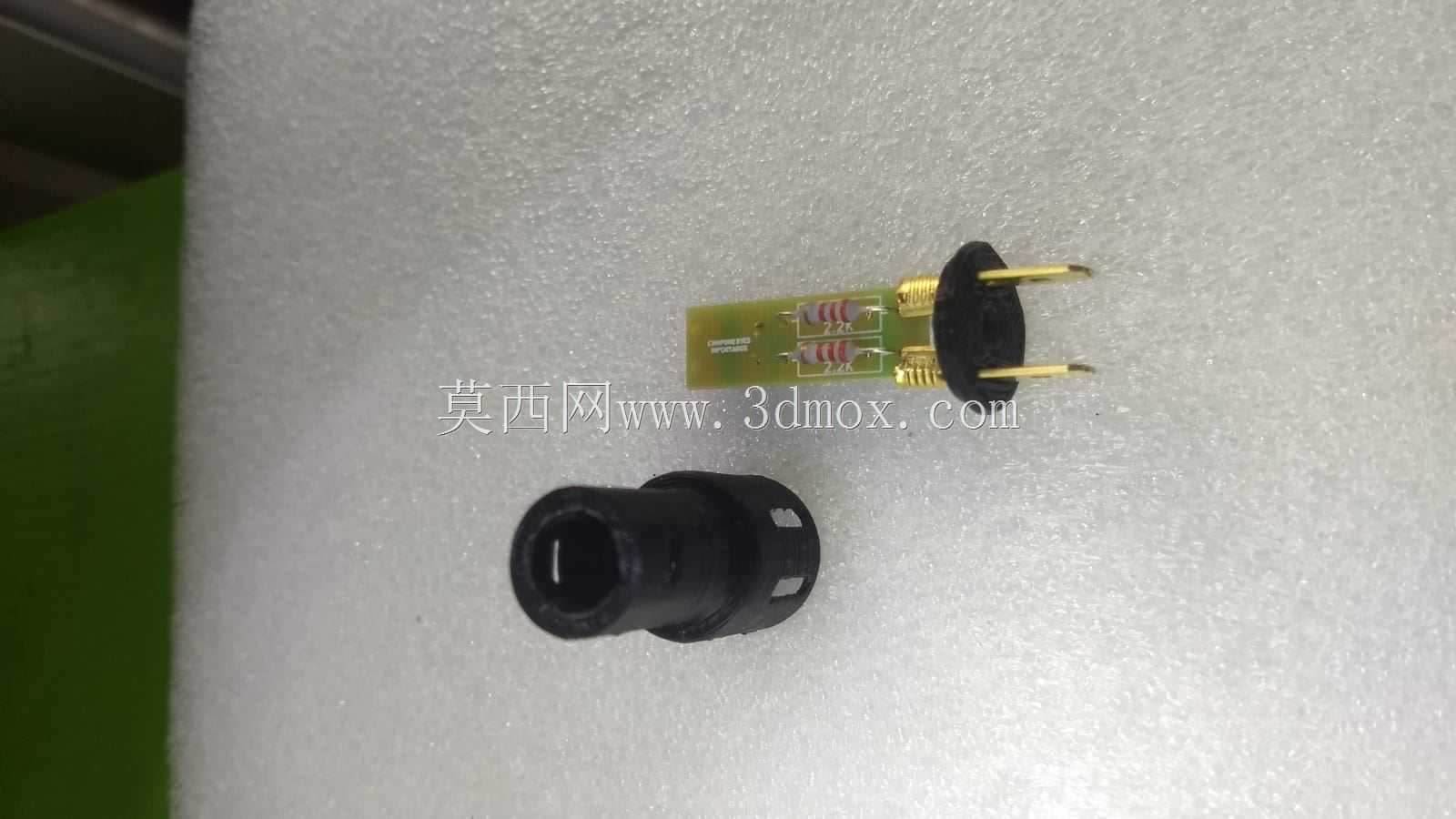

　　前端透光罩与主体外壳采用卡扣加密封胶圈的连接方式，中间预留灯板安装腔，尾部为接线腔体，两个扁支耳除了固定作用外，还兼做接线的防护结构，导线从支耳旁的出线槽引出后可沿舱壁内侧的走线槽排布，避免被切屑刮破导线绝缘层。实际选型适配时，需要确认机床舱壁的安装孔直径与这款组件的主体外径匹配，同时要确认安装位置的后方预留足够的接线空间，避免安装后尾部挤压导线造成绝缘破损；出光方向要对准刀尖与工件的接触区域，调整安装角度时可通过转动主体调整照射方向，拧紧支耳紧固件后即可锁定角度，长期受机床振动影响也不会出现角度偏移。不同于普通民用照明组件，这款结构所有的棱角都做了圆弧过渡处理，没有尖锐的凸起，安装后不会勾挂操作人员的工作服或者擦拭用的棉纱，

　　避免操作时出现安全隐患；外壳表面做了哑光处理，不会反射机床舱内的其他光线形成杂光干扰操作人员的视线。在三维建模过程中，所有的配合公差都按照机床附件的通用公差标准设定，安装支耳的孔位间距与CA6140车床舱壁的预留孔位完全匹配，主体圆柱的同轴度公差控制在合理范围，推入安装孔时不会出现卡滞或者间隙过大晃动的情况；前端透光面的内表面做了微结构设计，能够让LED光源的光线均匀扩散，不会出现局部亮斑或者照明暗区，保证作业区域的照度均匀，满足机加工时的观察需求。
