数控编程练习用带型腔方形安装座结构件

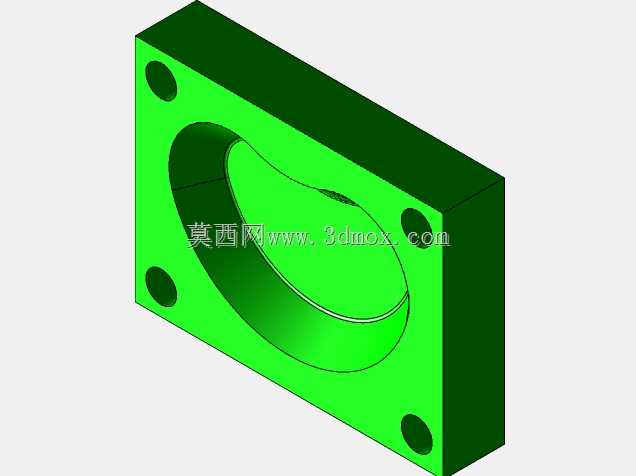

　　在常规机床加工的实操训练场景里，这类带封闭型腔的方形安装座结构件，是数控铣削编程阶段非常典型的训练载体，很多刚接触三轴加工中心操作的技术人员，都会从这类零件的编程与加工入手，掌握型腔铣削、轮廓铣削、点位加工的核心逻辑。从结构本身来看，零件整体采用规则长方体作为基体，四个角部分别设置了贯通的安装孔，这类孔位的作用是在实际装配场景中，通过螺栓穿过孔位将整个基座固定在设备机架或者工装台面上，孔位的位置度公差直接决定了安装后整个零件的定位精度，设计时四个安装孔采用对称布局，既可以保证安装后的受力均匀，也能降低装夹找正的难度，加工时可以一次装夹完成所有孔位的钻铰加工，减少二次装夹带来的位置误差。

　　零件正面设置的大尺寸内凹型腔是整个结构的核心功能区域，型腔的轮廓采用平滑过渡的曲线造型，没有尖锐的内角，这种设计一方面是为了适配需要嵌入安装的配套零部件，比如小型的轴端挡块、传感器安装座或者气动元件的固定基座，平滑的内壁可以避免嵌入件安装时出现卡滞，也能减少应力集中的问题，避免零件在长期受载的情况下出现开裂；另一方面这种无尖角的型腔轮廓，也非常适合用来练习数控编程中的型腔铣削走刀策略，编程人员可以通过这个零件练习顺逆铣的切换、进刀退刀的参数设置、不同深度下的切削层划分，还能练习曲面精加工的步距设置，掌握不同刀具加工曲面时的残留高度控制方法。从安装边界来看，零件的外轮廓是标准的直方体，六个面的平面度要求较高，

　　加工时首先要通过铣削完成六个面的基准加工，保证相邻面的垂直度符合装夹要求，四个安装孔的中心距需要严格按照设计尺寸控制，避免实际安装时出现孔位错位无法穿入螺栓的问题。型腔的深度尺寸需要结合嵌入件的安装高度来设定，型腔底部的平面度直接影响嵌入件安装后的贴合精度，加工型腔底部时需要采用平底刀进行精加工，保证底面没有接刀痕迹，避免嵌入件安装后出现倾斜。在实际的生产场景中，这类结构的零件也常作为小型设备的连接基座使用，比如在自动化生产线的小型工位上，这类带型腔的安装座可以用来固定导向轴、检测开关或者小型气缸，四个角的安装孔可以快速将基座固定在铝型材机架上，型腔内部可以容纳配套的紧固件或者接线头，让整体安装结构更加紧凑，

　　不会出现突出的零部件干涉周边运动部件的情况。设计这类零件的时候，需要充分考虑加工的工艺性，比如型腔的内壁和底面的过渡圆角要和加工所用的刀具半径匹配，避免出现刀具无法加工到的死角，四个安装孔的入口处可以设置小尺寸的倒角，既可以去除钻孔产生的毛刺，也能在穿入螺栓的时候起到导向作用，零件的外棱边也需要做小倒角处理，避免搬运和安装时锋利的棱边划伤操作人员。从编程练习的角度来说，这个零件涵盖了数控铣削最基础的几类加工特征：平面铣削、点位钻削、型腔粗加工、侧壁精加工、曲面精加工，练习者可以通过这个零件完整走完从工艺分析、刀具选择、切削参数设置、刀路生成、仿真校验到实际机床加工的全流程，掌握不同加工特征对应的编程思路，比如粗加工型腔的时候可以采用跟随周边的走刀方式，提高开粗的效率，精加工侧壁的时候采用轮廓铣的走刀方式，保证侧壁的表面质量，加工四个安装孔的时候可以采用钻、扩、铰的工艺路线，保证孔的尺寸精度和表面粗糙度。在实际应用这类零件的时候，还需要根据使用场景选择对应的材料，如果是用于教学练习，一般采用易切削的尼龙或者铝块作为毛坯，降低加工难度和刀具损耗，如果是用于实际设备的安装基座，则需要采用45号钢或者不锈钢材料，加工完成后进行相应的热处理或者表面处理，提高零件的强度和防锈能力。
