带镂空窗口的中空轴套类回转零件

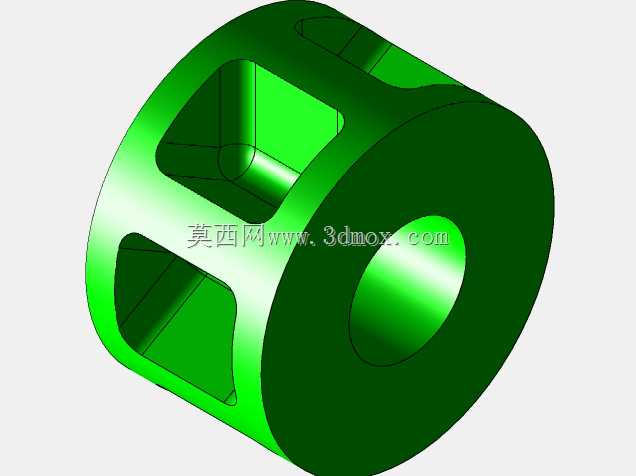

　　这类带周向均匀镂空窗口的中空回转零件，常应用在机床主轴传动的轻量化连接环节，也可作为流体输送管路中的通流缓冲构件，在需要兼顾结构强度与减重需求的传动场景中适配性较强。从结构设计逻辑来看，零件整体为同轴回转体构型，中心设置贯通的轴孔，用于与传动轴或管路芯轴配合安装，外圆面为连续圆柱面，可适配轴承内圈或者密封件的装配要求，周向均匀分布的方形镂空窗口，在不破坏整体回转刚度的前提下，大幅削减了零件自身重量，同时镂空区域可作为介质流通通道、传动拨杆的嵌入空间，或是减重散热的通风路径。设计过程中需要重点关注镂空窗口与内外圆柱面的过渡圆角处理，避免应力集中导致零件在交变载荷下出现开裂，所有窗口的周向位置度需要严格控制，

　　保证零件做高速回转时的动平衡精度，防止运转过程中产生额外振动影响整套传动系统的稳定性。从安装边界来看，零件的轴向长度与外圆直径需要匹配安装位的腔体空间，中心轴孔的公差带需要根据配合性质选择，若为传动配合则选用过渡配合公差，若为滑动导向场景则选用间隙配合公差，外圆面的圆柱度、两端面与轴线的垂直度都需要满足装配基准的精度要求，避免安装后出现偏载。在实际机加工环节，这类零件可采用四轴加工中心完成周向窗口的铣削加工，一次装夹即可完成所有外圆、内孔及窗口特征的加工，有效减少装夹误差，加工前需要做好毛坯的动平衡预校正，针对薄壁镂空位置需要优化切削参数，避免切削力过大导致零件变形。这类零件在实际使用中，可根据应用场景调整镂空窗口的数量、尺寸与形状，若用于大扭矩传动场景可适当增加窗口间的筋条宽度，提升整体抗扭强度，若用于通流场景则可加大窗口开孔面积，降低介质流通阻力，中空内孔可根据需求加工键槽、定位螺孔等特征，满足不同的轴向周向定位需求。
