CA6140车床冷却泵叶轮结构设计

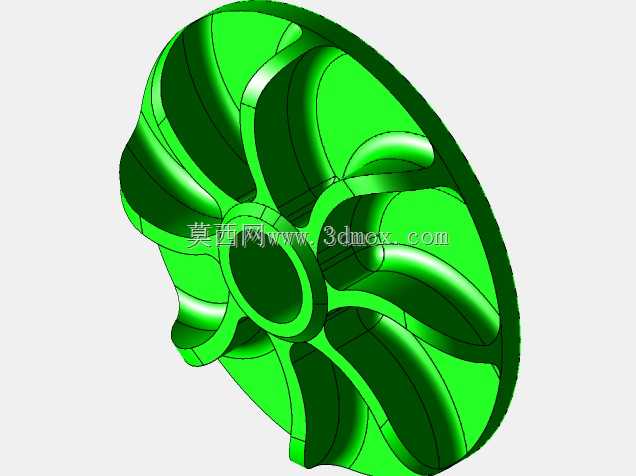

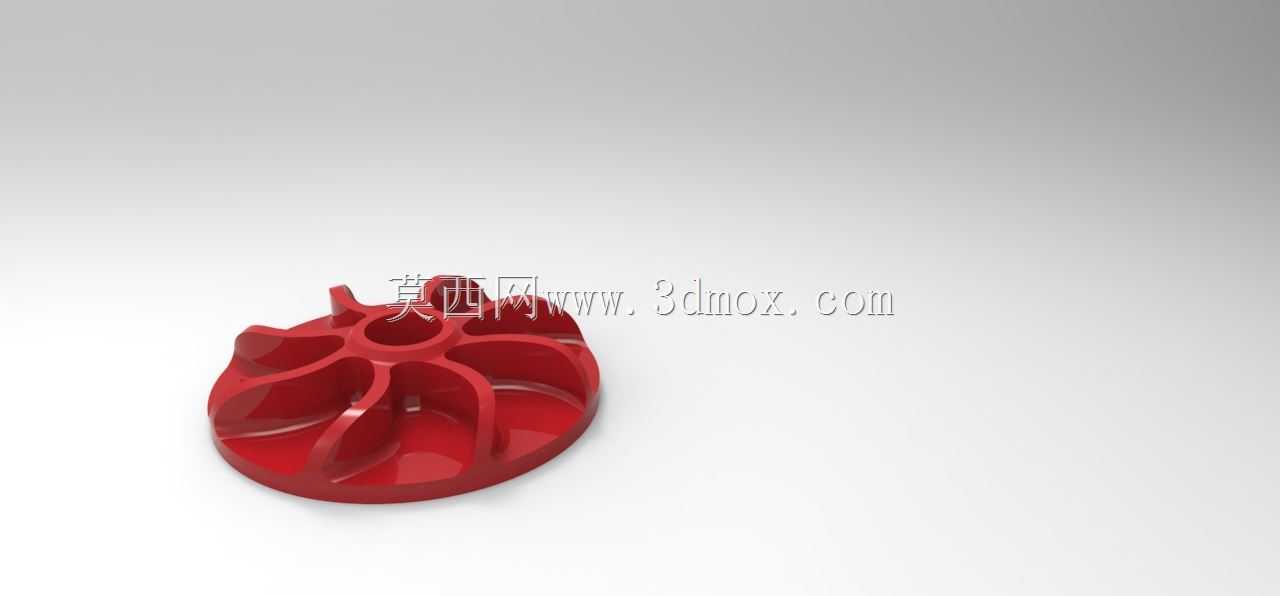

　　在普通卧式车床的切削液循环系统里，叶轮是冷却泵最核心的做功部件，CA6140这类常规卧式车床加工钢件、铸铁件时，刀具切削区域会持续产生大量切削热，切削液需要通过泵体加压输送到刀架附近的喷嘴，持续冲淋刀尖与工件接触位置，带走热量同时冲走细碎切屑，避免切屑嵌塞在导轨面或者卡盘缝隙里。这套叶轮的结构完全适配CA6140原配冷却泵的安装腔，整体为圆盘式径流叶轮构型，底盘为平整的圆形承载基体，上方均匀分布八片后弯式弧形叶片，叶片从中心轮毂位置向外缘平滑延伸，曲面弧度经过流道优化，没有突兀的折角，切削液裹挟细小铸铁屑流过流道时，不容易在叶片根部形成淤积卡滞。叶轮中心设置贯通的安装轴孔，轴孔周边凸起环形轮毂，轮毂端面高出叶片顶面，

　　装配时可以直接抵靠泵轴的轴肩定位，不需要额外加装调整垫片来控制轴向窜动，轮毂周边的环形凹槽是和泵体密封腔对应的避让位，运行时叶轮和泵体内壁之间保留均匀的0.3到0.5毫米径向间隙，既不会出现转动擦碰泵壳的问题，也不会因为间隙过大导致回流损失、泵压不足。从实际使用场景来看，车间里的CA6140车床常年处于两班倒的加工状态，冷却泵抽取的切削液里经常混有铸铁粉末、钢屑碎末，甚至偶尔会混入导轨润滑滴落的机油，这种开式带护边的叶轮构型，相比闭式叶轮，抗杂质堵塞的能力更强，少量尺寸在1毫米以内的细碎切屑进入流道后，会顺着弧形叶片的曲面直接被甩向泵体出口，不会卡在叶片和盖板之间造成叶轮卡死。设计建模的时候，首先要锁定安装边界：

　　叶轮底盘的外径必须严格匹配冷却泵内腔的叶轮容纳尺寸，不能超差，否则装配时叶轮会蹭到泵壳内壁；中心轴孔的公差取H7配合，和泵轴的过渡配合保证扭矩传递可靠，不会出现叶轮空转、泵轴转而叶轮不打水的故障。叶片的曲面造型采用扫掠方式生成，每片叶片的厚度从根部到外缘保持均匀的2毫米，根部和底盘交接处做R1的圆角过渡，避免应力集中——车间里冷却泵偶尔会出现冻裂或者叶轮受冲击的情况，圆角过渡的位置不会因为交变离心力产生根部裂纹。叶轮顶面的外缘做一圈低矮的围边，围边高度和叶片顶面齐平，这个结构可以约束流体的径向流动方向，减少液体从叶片顶面和泵盖之间的间隙回流，提升泵的输出效率，实际测试下来，同样转速下带围边的叶轮比完全开式无围边的叶轮，

　　出口压力能提升15%左右，完全满足CA6140车床切削液输送的扬程要求。日常维护的时候，这种叶轮拆装非常方便，松开泵体端盖的固定螺丝，取出旧叶轮，清理泵腔里沉积的油泥和切屑，把新叶轮对准泵轴的键槽推入，抵到轴肩位置再装回端盖即可，不需要复杂的对中调整，适配车间维修工快速换件的需求。建模过程中所有曲面都做了连续性检查，没有碎面、尖角，后续如果要做工程塑料注塑或者铸铝加工，这个结构的拔模斜度已经预留，叶片侧面的拔模角度取1.5度，开模的时候可以顺利脱模，不需要额外做后期结构修改。叶轮的动平衡特性也经过考量，八片叶片圆周均匀分布，质心刚好落在中心轴线上，3000转每分钟的泵用转速下运行振动极小，不会带动泵体和车床冷却水箱产生共振异响。
