QED桌面式显示终端壳体结构设计

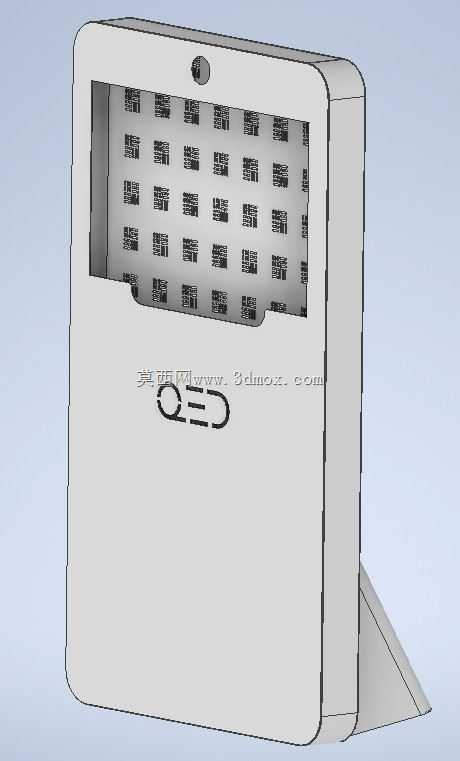

　　这款桌面式显示终端壳体的设计，最初是面向桌面型检测读数设备的配套结构需求展开，在前期方案对接阶段，首先明确了设备的核心使用场景是放置在实验室操作台、工业工位桌面，供操作人员近距离读取检测数据、查看参数反馈，因此整体结构优先考虑桌面放置的稳定性与操作视角的合理性。从结构布局来看，壳体采用一体式前框加后支撑的组合形式，前框区域预留了矩形的显示窗口，窗口内侧设计有均匀分布的定位凸点，用于固定内置的显示模组与背光组件，这些凸点的高度经过反复校核，既能够保证显示面板安装后与前框表面的齐平度，避免出现面板突出或凹陷的装配问题，又能预留出足够的缓冲间隙，抵消注塑成型后的壳体轻微形变带来的装配干涉。壳体正面下方预留了品牌标识的沉台区域，

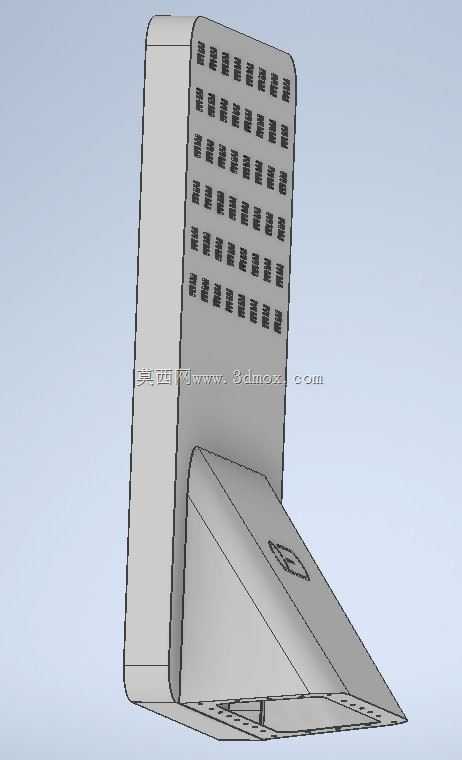

　　标识采用内嵌式安装设计，避免使用过程中剐蹭导致标识磨损脱落，同时沉台的深度控制在0.3mm，既保证标识粘贴后的平整度，又不会因为沉台过深积灰难以清理。背部的支撑结构采用与壳体主体一体化的斜撑设计，倾斜角度经过人机工程校核，设定为15度仰角，这个角度能够保证操作人员在坐姿状态下，视线与显示屏幕基本保持垂直，减少长时间查看数据带来的视觉疲劳，同时斜撑与壳体主体的连接位置做了加厚的加强筋处理，筋位厚度从连接根部的2.5mm逐步过渡到支撑末端的1.5mm，既保证支撑结构的抗弯折强度，避免日常挪动设备时支撑断裂，又能减少注塑过程中的缩痕问题，保证壳体外观面的质量。在安装边界的设计上，整体壳体的长宽尺寸控制在适配10英寸显示模组的范围内，厚度方向预留了电路板、接线端口的安装空间，壳体侧边预留了隐藏式的走线槽位，能够将设备的供电线、信号线从壳体背部引导至桌面下方，避免桌面线材杂乱影响操作。壳体的边角全部采用R3的圆角过渡，一方面是避免尖锐边角在操作过程中划伤操作人员，另一方面圆角设计能够提升注塑成型时的熔体流动性，减少填充不足、熔接痕等成型缺陷。在装配结构的设计上，前框与后壳采用卡扣加螺丝的组合固定方式，卡扣分布在壳体的四周边缘，间距控制在40mm以内，保证壳体合模后的缝隙均匀，不会出现翘边问题，同时在壳体的四个角位置预留了M2的螺丝柱，用于最终的锁紧固定，螺丝柱周边设计了三角形的加强筋，提升螺丝柱的抗扭强度，避免多次拆装后螺丝柱断裂。

　　考虑到设备使用场景可能存在少量液体泼溅的情况，壳体的合模位置设计了一圈0.8mm高的挡水边，能够阻挡少量液体从合模缝隙渗入壳体内部，保护内部的电子元器件。顶部预留的小圆孔是内置光敏传感器的安装位，用于实现设备的自动亮度调节功能，孔位的直径与传感器外径采用间隙配合，周边设计了定位挡边，保证传感器安装后与壳体表面齐平，不会出现突出或凹陷影响外观。在壁厚设计上，主体壳体的壁厚统一设定为2mm，这个壁厚能够满足普通ABS材料注塑成型的工艺要求，既不会因为壁厚过薄导致填充困难、结构强度不足，也不会因为壁厚过厚产生缩印、气泡等成型缺陷，所有的筋位厚度都控制在主体壁厚的60%以内，避免筋位对应的外观面出现缩痕。壳体内部还预留了电路板安装的定位柱，

　　定位柱的高度根据电路板上元器件的最高高度进行设定，保证电路板安装后，最高的元器件与壳体内壁之间保留至少1mm的安全间隙，避免元器件受压损坏。同时内部还设计了走线卡扣，用于固定内部的连接线材，避免设备挪动时线材晃动拉扯焊点导致接触不良。从实际使用的角度出发，这款壳体的底部四个角位置预留了防滑胶垫的粘贴位，粘贴位下沉0.5mm，保证胶垫粘贴后不会突出壳体底面，同时能够增大壳体与桌面之间的摩擦力，避免操作时设备滑动移位。整体结构没有多余的复杂曲面，所有的脱模斜度都设定在1.5度，能够满足普通注塑模具的脱模要求，减少模具加工的复杂度，降低量产时的制造成本。在细节处理上，显示窗口的边缘做了0.5mm的倒角，避免窗口边缘的毛刺划伤显示面板的偏光片，同时倒角能够让显示面板的安装更加顺畅，提升装配效率。
